Descripción

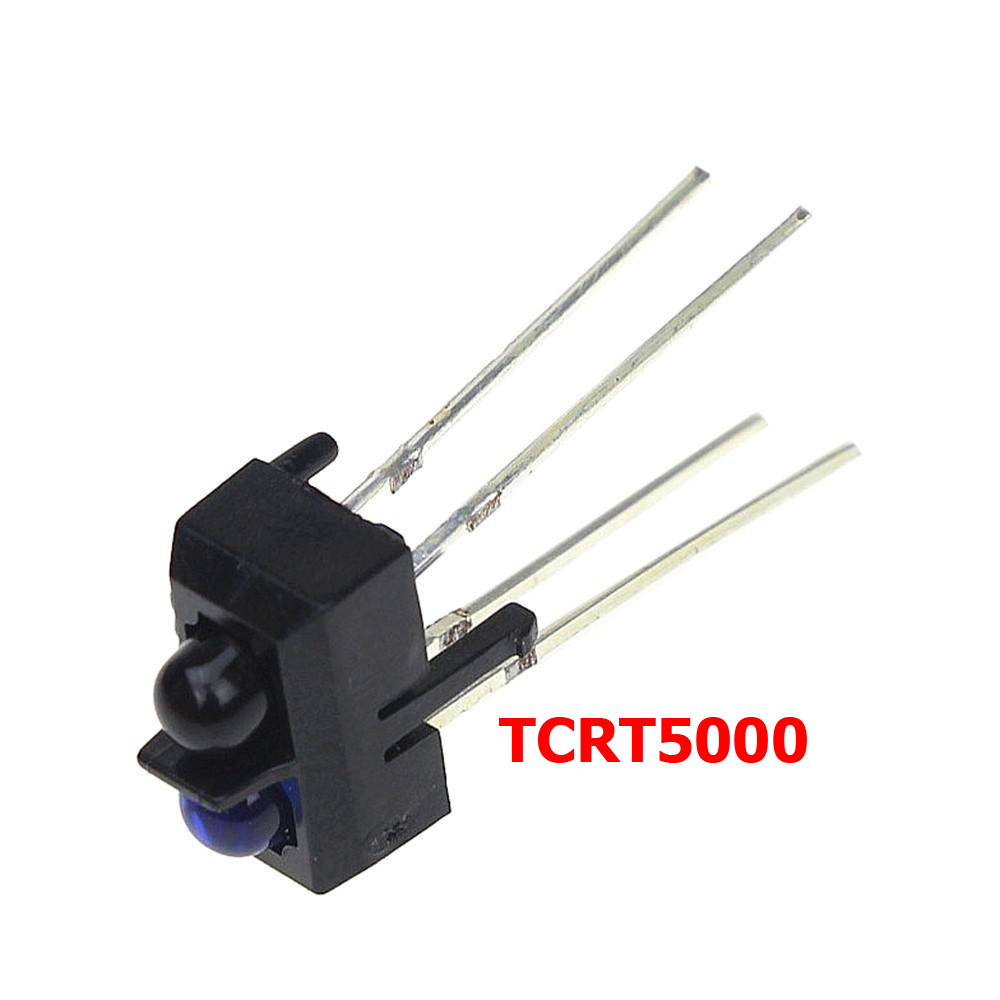

El TCRT5000 es un sensor óptico reflexivo que consta de un emisor de luz infrarroja y un fototransistor.
El fototransistor detecta la luz que es reflejada cuando un objeto pasa enfrente del sensor.
El TCRT5000 dispone de un encapsulado que bloquea la luz, la carcasa de plástico cuenta con 2 sujetadores en forma de clip para que su montaje sea más sencillo.
Es utilizado comúnmente en aplicaciones como seguidores de línea, en aplicaciones de alineamiento, etc.
La forma más común de conectarlo es a través de una resistencia de 220 ohms con 5 volts de alimentación en el emisor y una resistencia de 10k ohms en el fototransistor a tierra.
Características |
|
|---|---|
| Tipo sensor | TCRT5000. |
| Rango de detección | 0,2mm – 15mm. |
| Dispositivo de salida | Fototransistor. |
| Voltaje colector-emisor Vceo Máx. | 70v. |
| Corriente de colector Máx. | 100mA. |
| Longitud de onda | 950nm. |
| Corriente directa | 60mA. |
| Voltaje directo | 1,25v. |
| Voltaje inverso | 5v. |
| Temperatura de funcionamiento | -25ºC a 85ºC. |
Contenido del paquete
- 2 x Sensor TCRT5000
