2x HCSR501 Modulo Sensor de movimiento PIR

Pack compuesto por  2 unidades de HCSR501 Modulo Sensor de movimiento PIR .

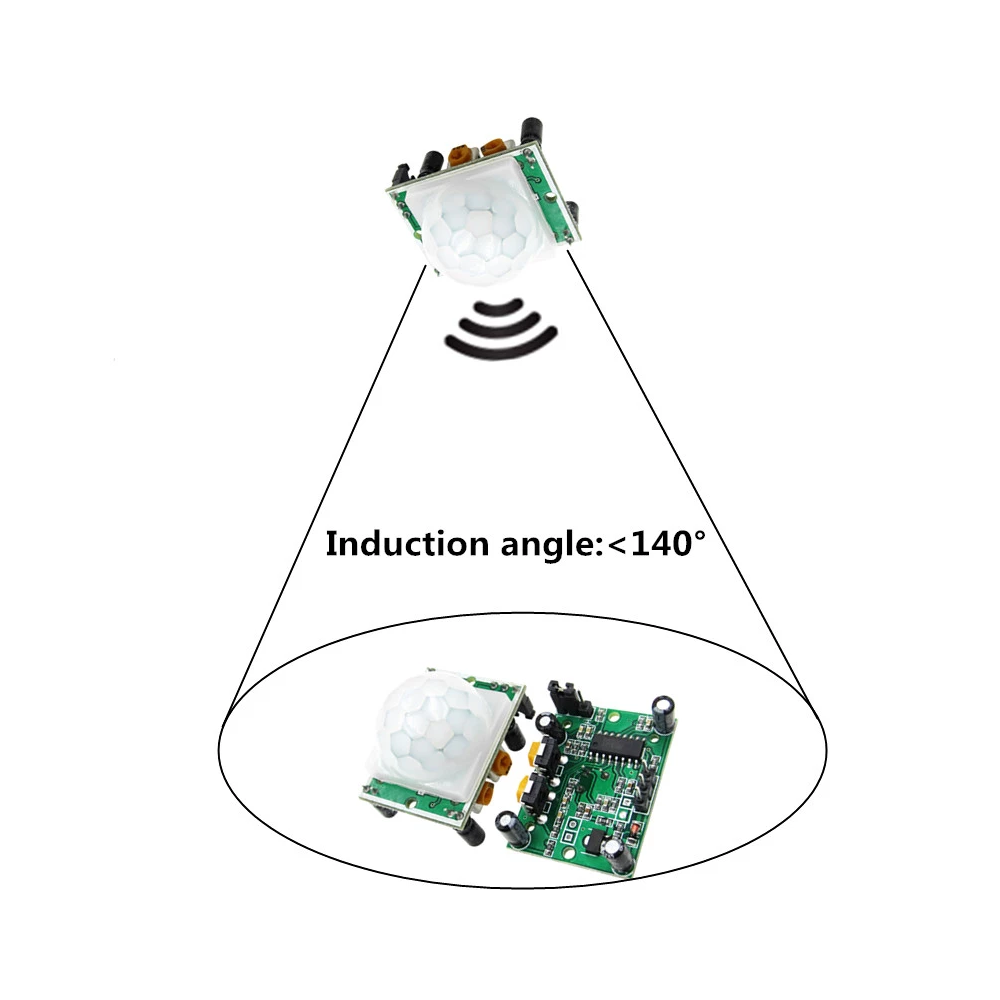

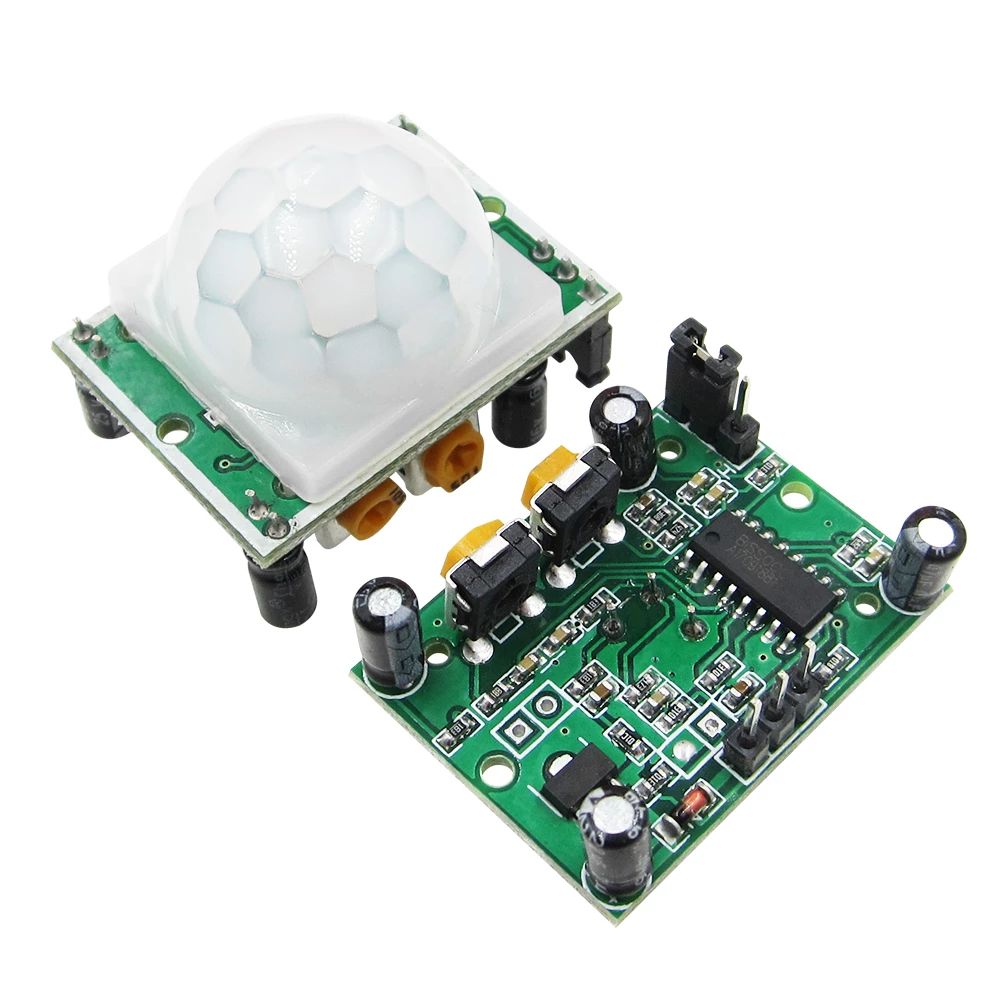

El sensor está dividido en dos zonas sensibles que en condiciones normales se activan de igual forma por la radiación infrarroja del ambiente, pero emiten una señal cuando una de ellas se encuentra en diferencia con la otra, por ejemplo, cuando en una zona se encuentre una persona humana. Las zonas de detección se multiplican mediante una lente especial que se encuentra encima del sensor piroeléctrico. Se trata de la cúpula blanca que hay encima del sensor.

Incluye ajustes para controlar la sensibilidad de la detección:

Jumper: Elegimos el modo de detección. En modo continuo (jumper cerrado en los pines más pegados al borde), si el sensor detecta movimiento de manera continuada mantendrá una señal continua. En el modo de repetición (jumper cerrado en los pines más internos desde el borde), el sensor se activará al detectar movimiento y volverá luego a su estado normal, si vuelve a detectar movimiento se volverá a activar y completará otro ciclo, pero no funcionará de manera continua aunque detecte movimiento repetidas veces. El primer modo es ideal para usarlo como detector de movimiento que permita iluminar una zona, ya que se activará mientras detecte presencia.

Ajuste de sensibilidad: Potenciómetro (el más pegado al jumper) que permite ajustar la sensibilidad de detección, por ejemplo para ajustar la cantidad de movimiento necesario para que se active. Estando en el centro (como viene de fabrica) la detección entre las dos zonas se realiza por igual. Ajústalo a la izquierda o la derecha según la zona a aumentar la sensibilidad.

Ajuste dele temporizador: Potenciómetro (el más alejado del jumper) permite ajustar el tiempo que pasa entre que se detecta un movimiento y se activa la detección. El rango va aproximadamente desde unos 3 segundos a los 5 minutos.

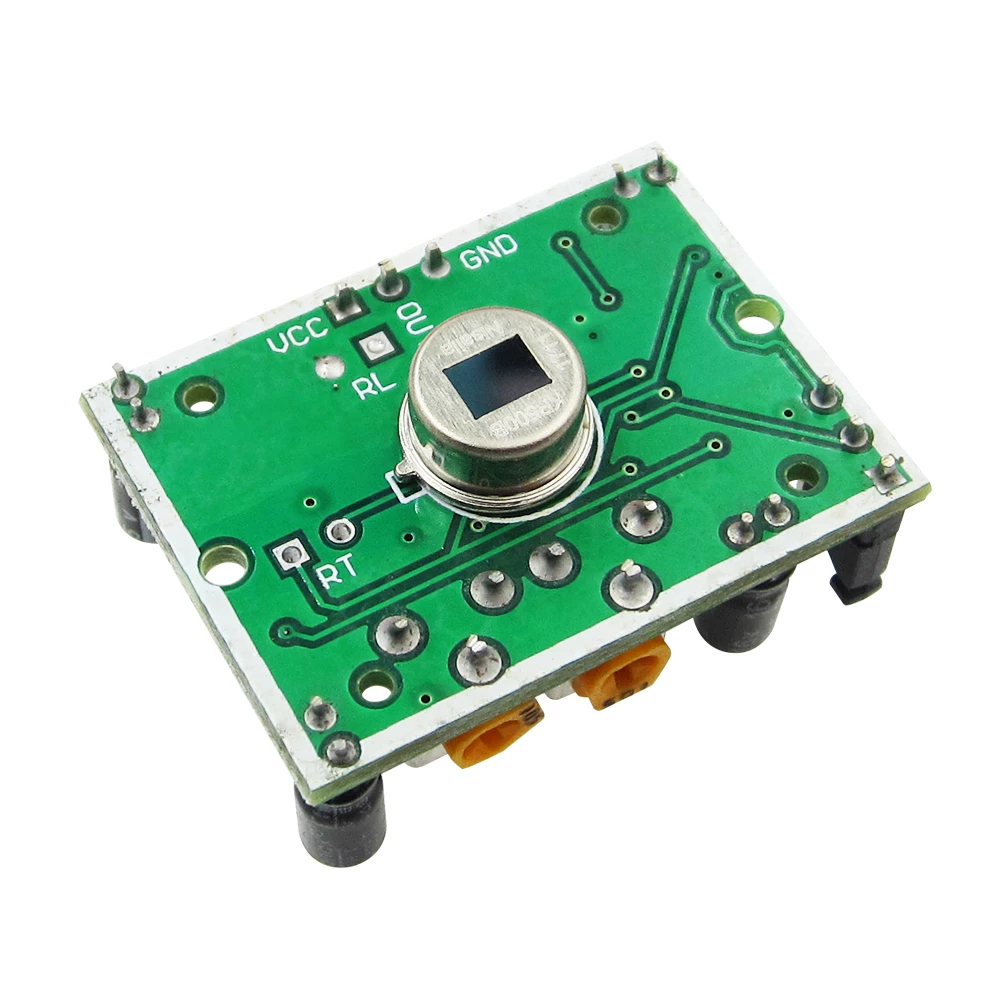

El módulo cuenta con 3 pines. Dos para la alimentación (5~20V) y otro que se activa cuando se dispara la detección de movimiento.

Contenido del paquete

• 2 x HCSR501 Modulo Sensor de movimiento PIR
