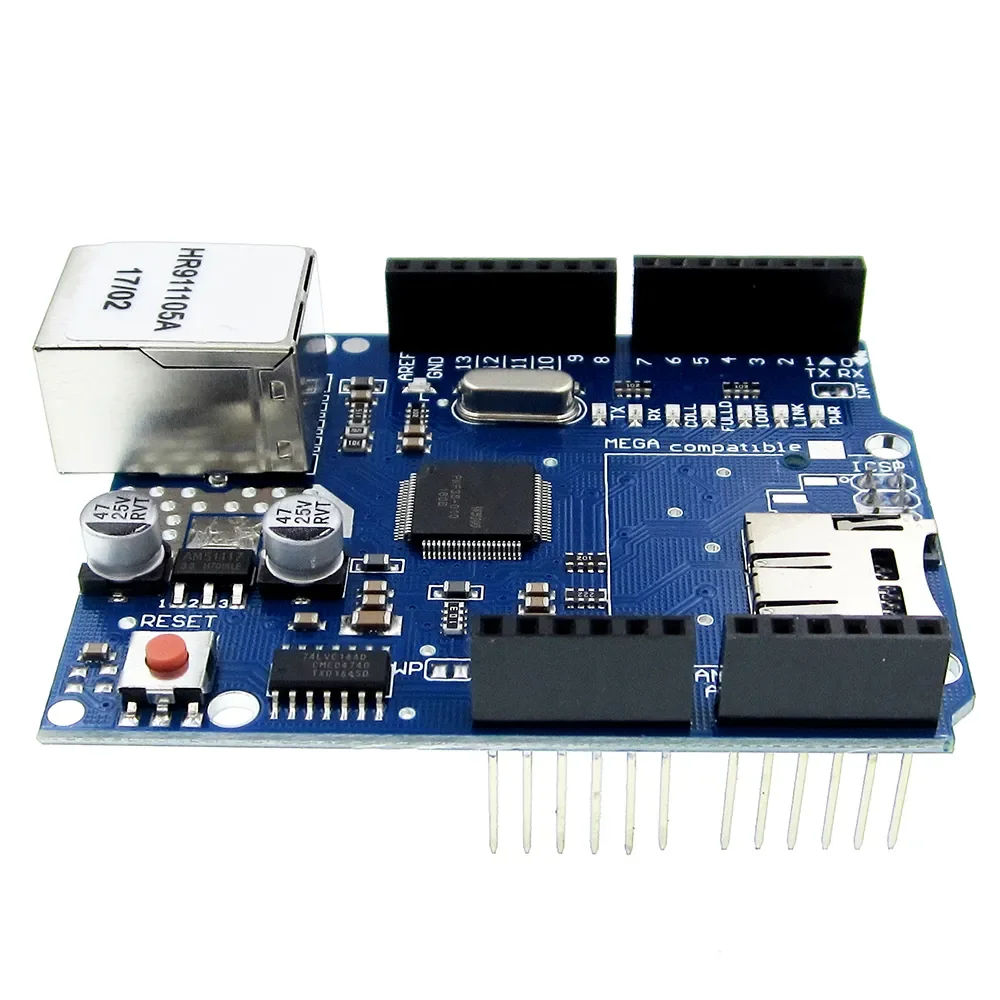

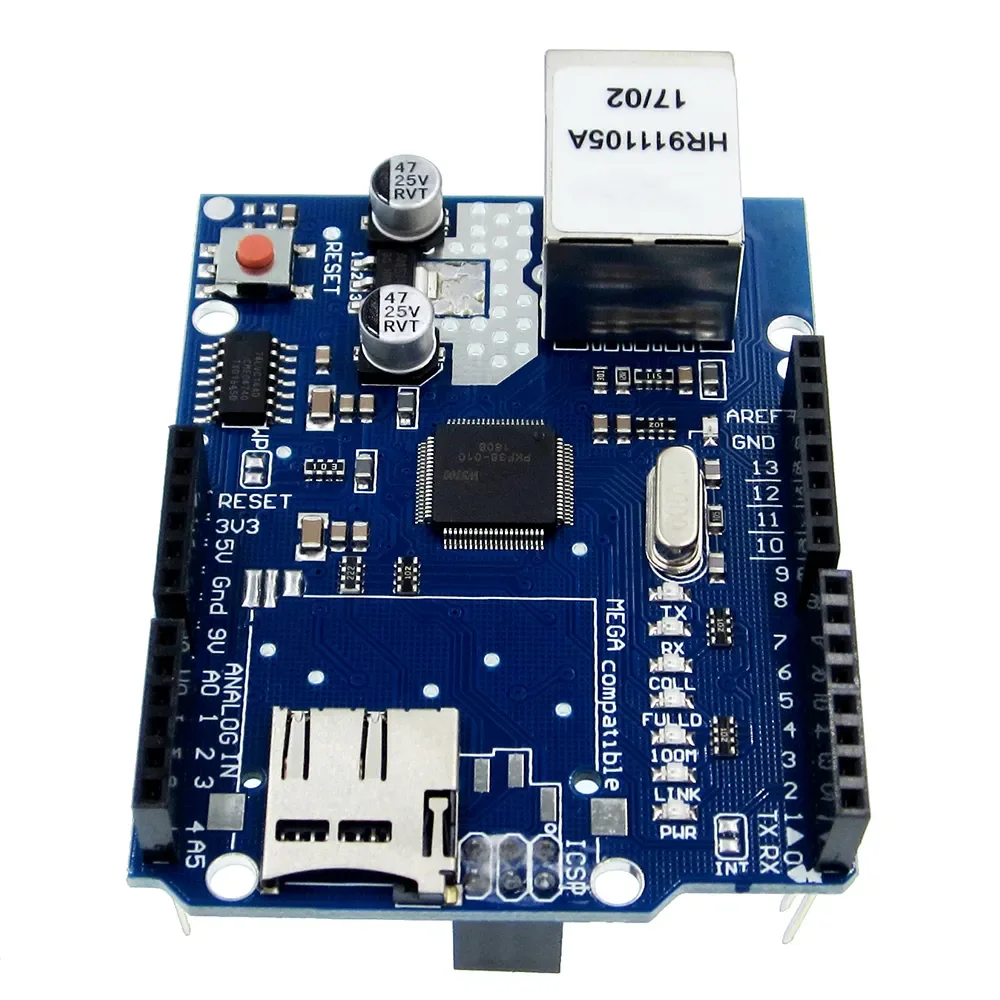

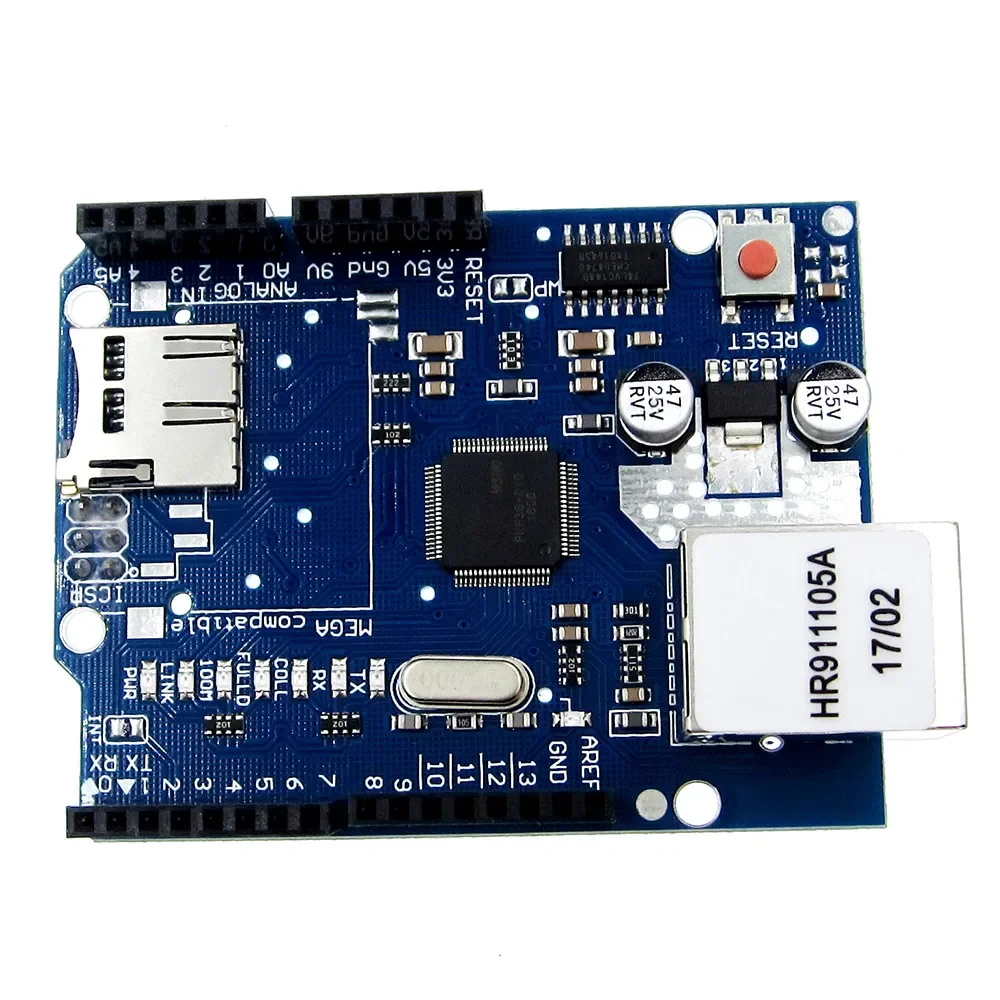

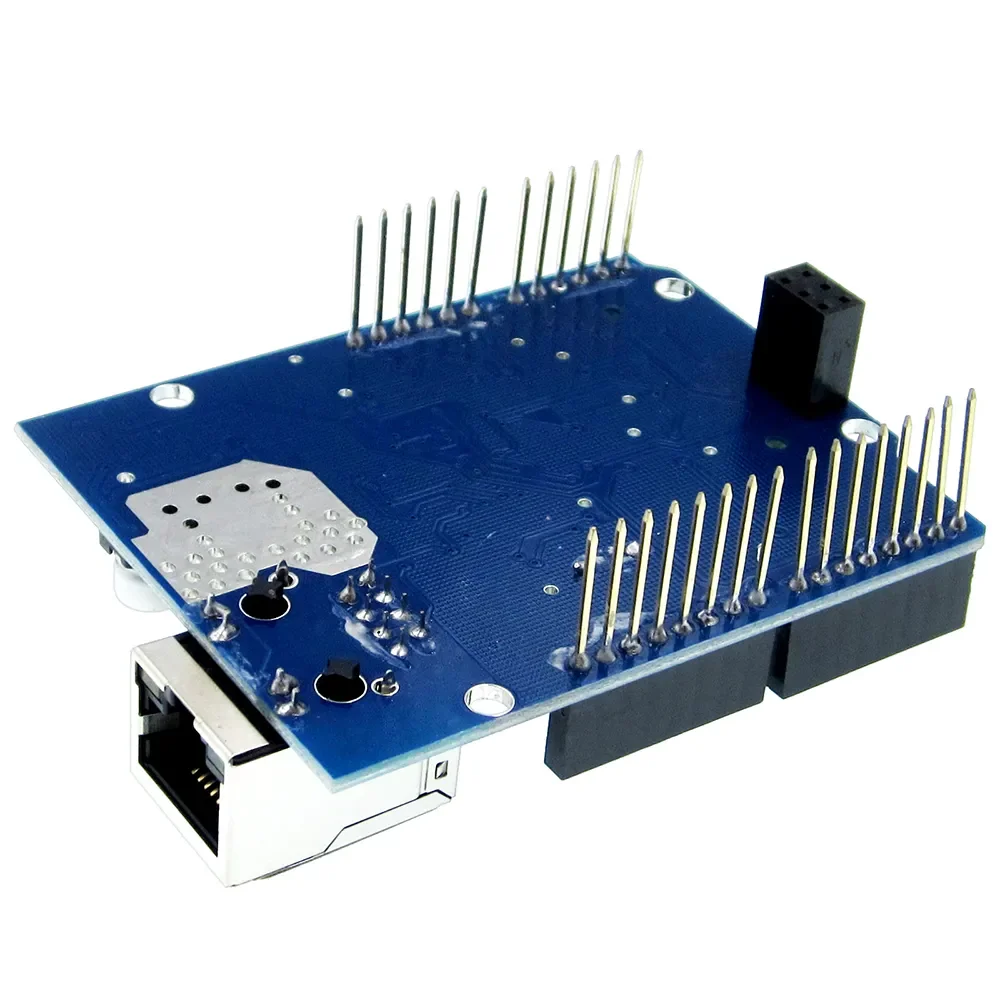

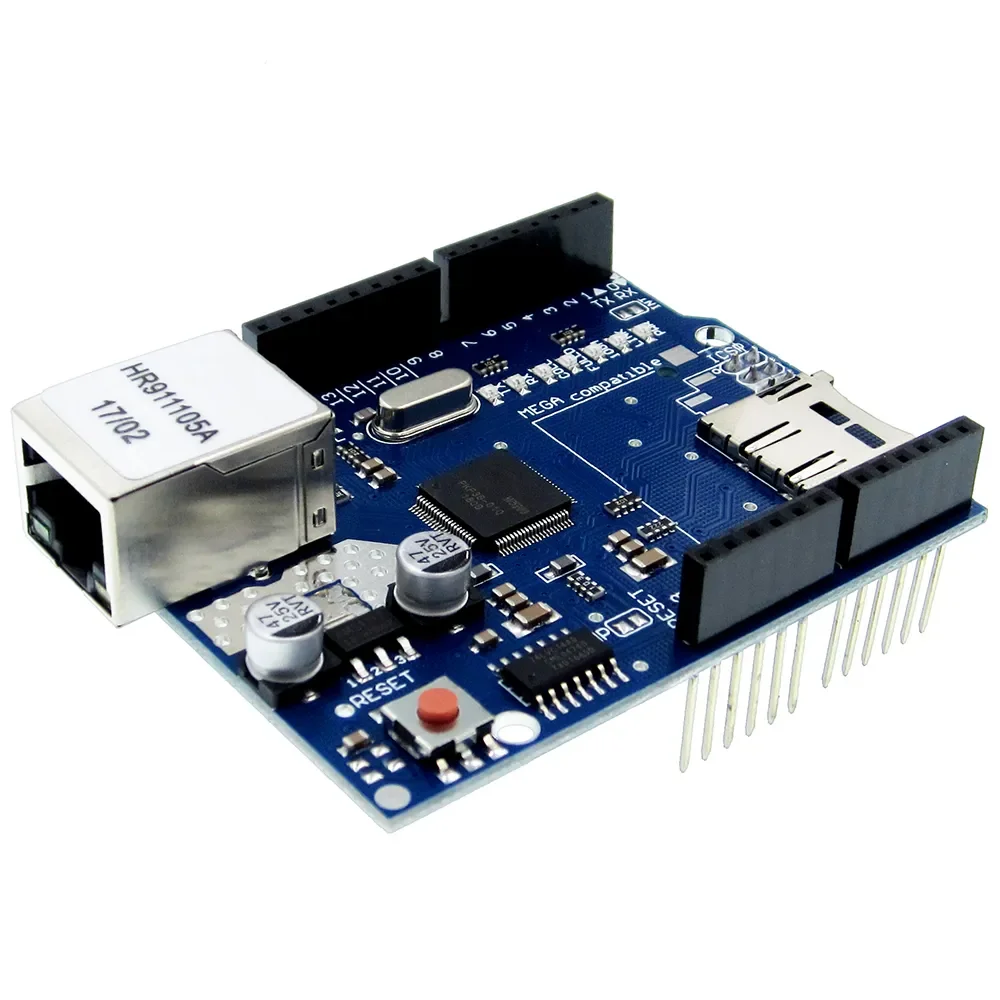

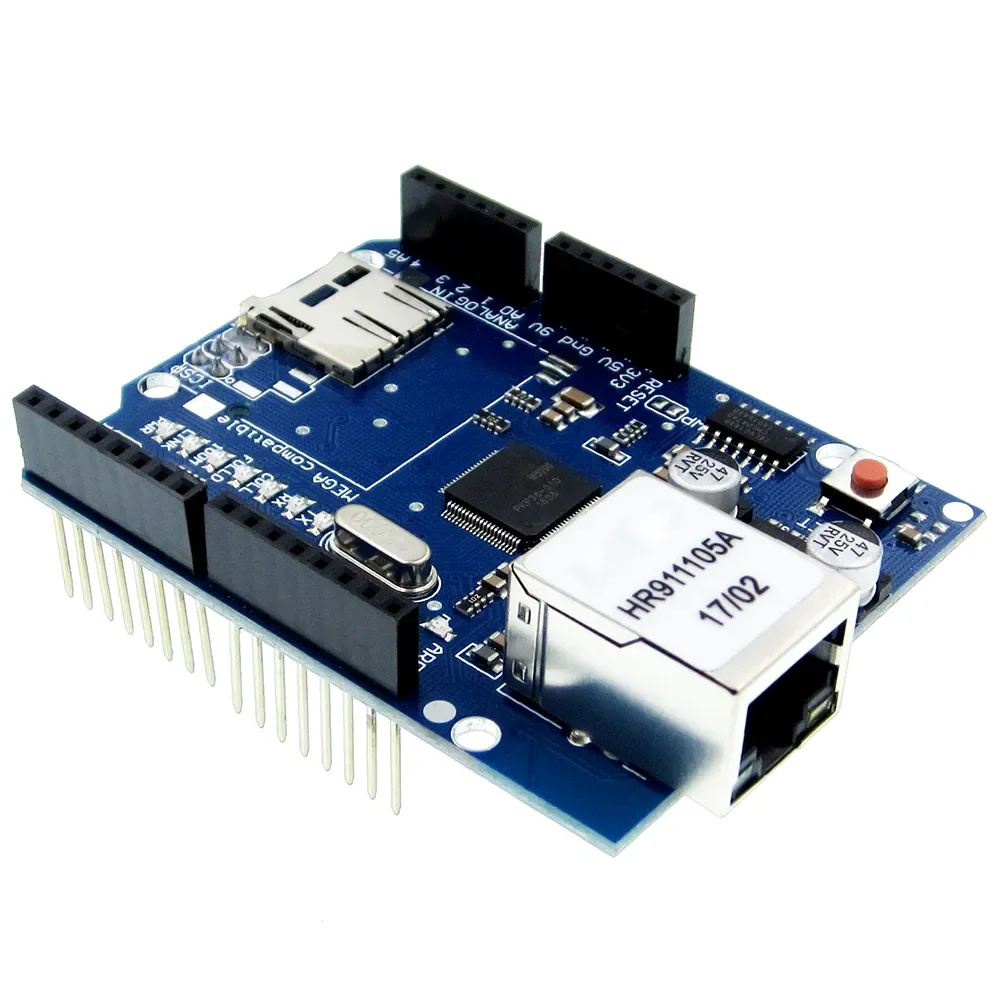

W5100 Ethernet Shield

10,41

El ethernet shield W5100 permite conectar Arduino a Internet. Está basado en el chip de ethernet Wiznet W5100.
Es la mejor opción para adentrarse y experimentar en el mundo de internet de las cosas.

Agotado

El ethernet shield W5100 permite conectar Arduino a Internet. Está basado en el chip de ethernet Wiznet W5100.
Es la mejor opción para adentrarse y experimentar en el mundo de internet de las cosas.

Esta última versión incluye un slot para tarjetas micro-SD, el cual puede ser empleado para almacenar archivos que podrás poner disponibles a través de la red. Es compatible con el Arduino UNO y Arduino Mega

En esta revisión del shield también se incluye un controlador de reset, esto es para asegurarse que el módulo W5100 Ethernet inicie correctamente al conectarle la alimentación.

El Arduino UNO utiliza los pines digitales 11, 12 y 13 (SPI) para comunicarse con este shield. El Mega emplea los pines 50,51 y 52. En ambas tarjetas (UNO y Mega) el pin 10 es empleado para seleccionar el W5100 y el pin 4 para la tarjeta SD.

Debido a que el W5100 y la tarjeta SD comparten el mismo bus SPI solo uno podrá estar activo a la vez. Si estás usando ambos periféricos en tu programa, debes tomar en cuenta esto. Si no estas empleando alguno de estos periféricos debes “deseleccionarlo” explícitamente. Para deshabilitar la tarjeta SD, configura el pin 4 como salida y escríbele HIGH. Para deshabilitar el W5100 configura el pin 10 como una salida en HIGH.

El shield posee un conector RJ45 estándar para ethernet. El botón de reset inicializa tanto el shield como el Arduino.

Incluido:

-1 x Ethernet shield W5100
