Descripción

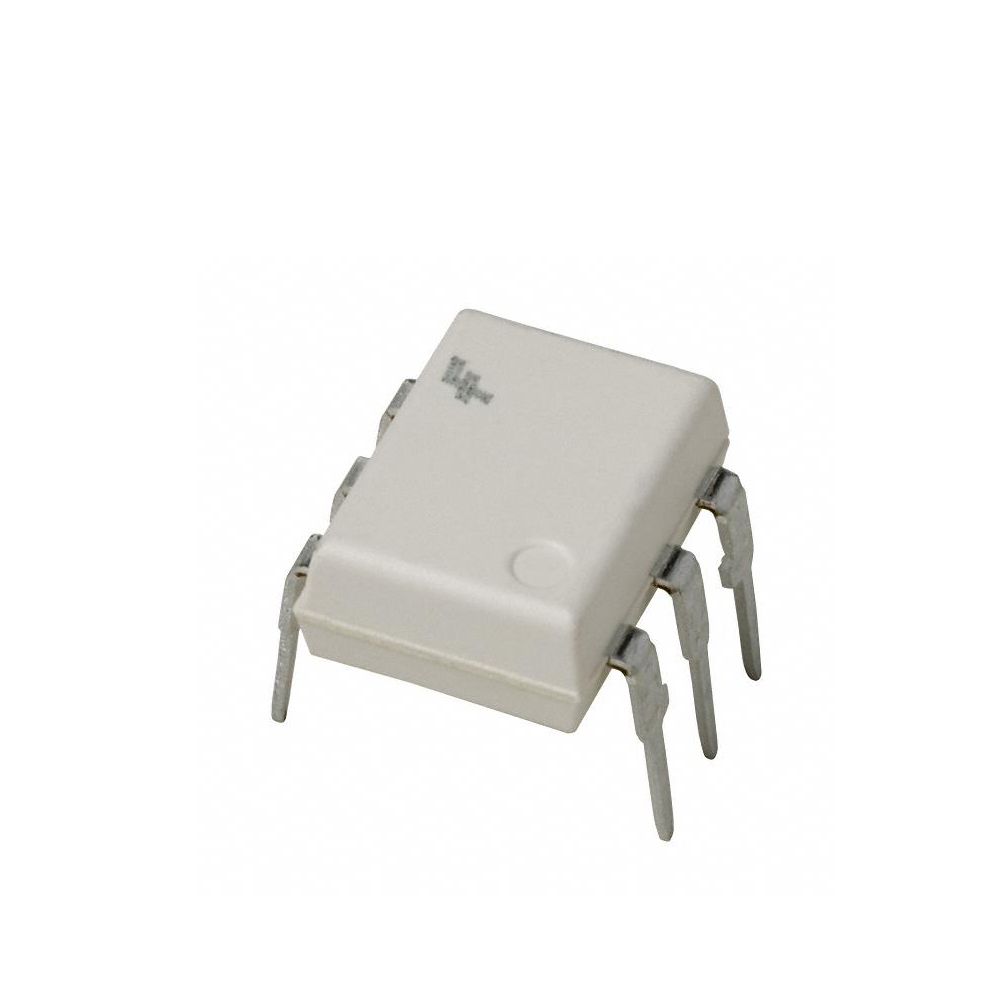

El optoacoplador 4n35, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz infrarroja emitida por un diodo LED IR que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac.
De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptor cuya conexión entre ambos es óptica.
Estos elementos se encuentran dentro de un encapsulado de tipo DIP.
Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.
Características |
|
|---|---|
| Tensión inversa entrada emisor (Vr) | 6v. |
| Tensión entrada emisor máx. (Vf) | 1,5v (1,18v típica). |
| Corriente directa pico emisor (Ifpk) | 3A. |
| Potencia led emisor | 150mW. |
| Dispositivo receptor | NPN fototransistor. |
| Tensión Colector-Emisor receptor (Vceo) | 30v. |
| Tensión Colector-Base receptor (Vcbo) | 70v. |
| Tensión Emisor-Colector receptor (Veco) | 7v. |
| Potencia receptor | 150mW. |
| Potencia total del integrado | 250mW. |
| Voltaje aislamiento | 5300Vrms. |
| Temperatura de funcionamiento | -55ºC a 100ºC. |
| Cantidad | 5 unidades |
Contenido del paquete
- 5 x 4N35 Optoacoplador 30V-60mA Electronica Arduino DIP 6 NPN fototransistor
