10x MODULO RELE 2 CANALES 5V 10A ARDUINO

Pack compuesto por 10 unidades de Módulo de reles opto acoplados, incluye 2 canales para ser controlados en forma remota.

Un relé es un dispositivo electromecánico que permite a un procesador como Arduino controlar cargas a un nivel tensión o intensidad muy superior a las que su electrónica puede soportar.

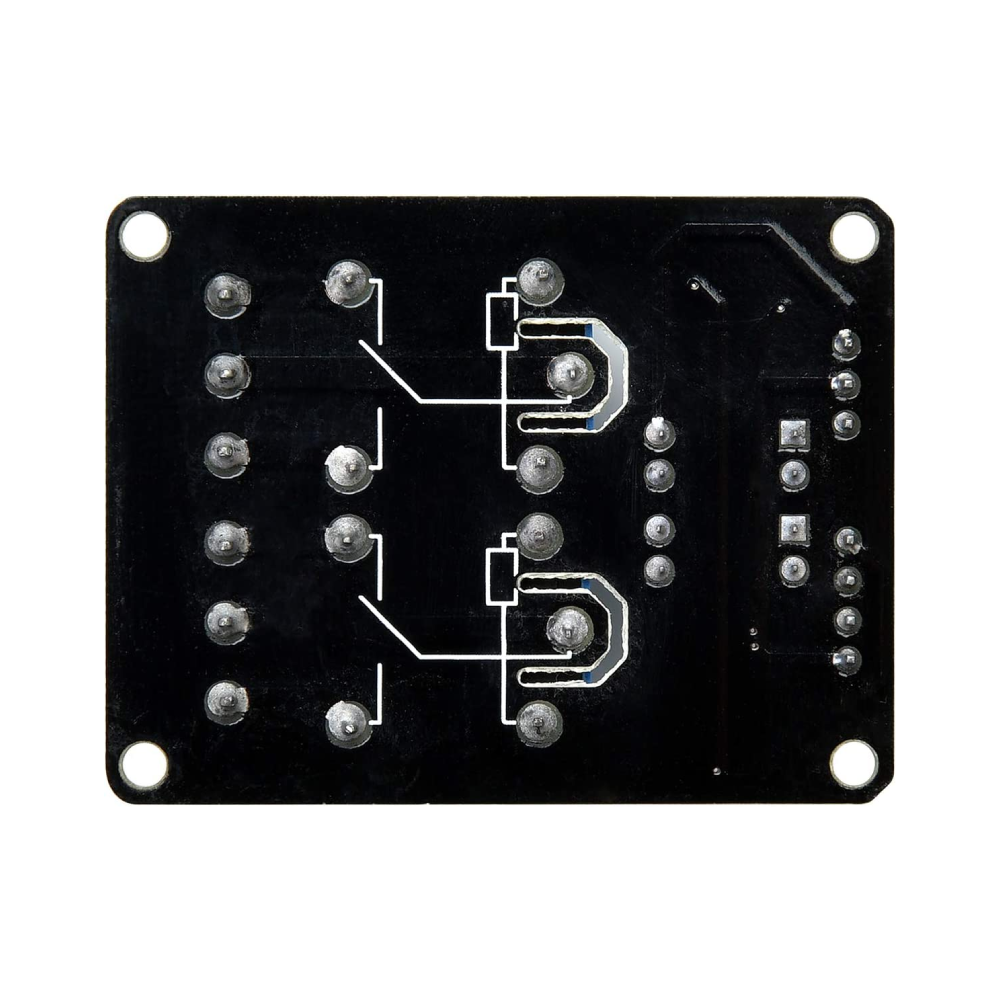

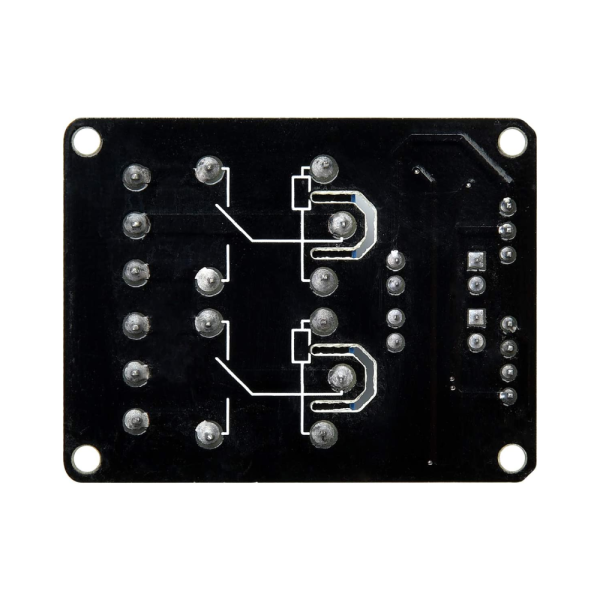

Los relés están montados en una placa con 4 pines que pueden conectarse usando cables dupont para conectarlo directamente a tu placa Arduino.

Basta con alimentar el módulo en los pines VCC y GND con 5VDC directamente desde tu placa Arduino y tienes disponibles los pines IN1 e IN2, para controlar los dos relés. Un nivel alto conmutará el relé correpondiente.

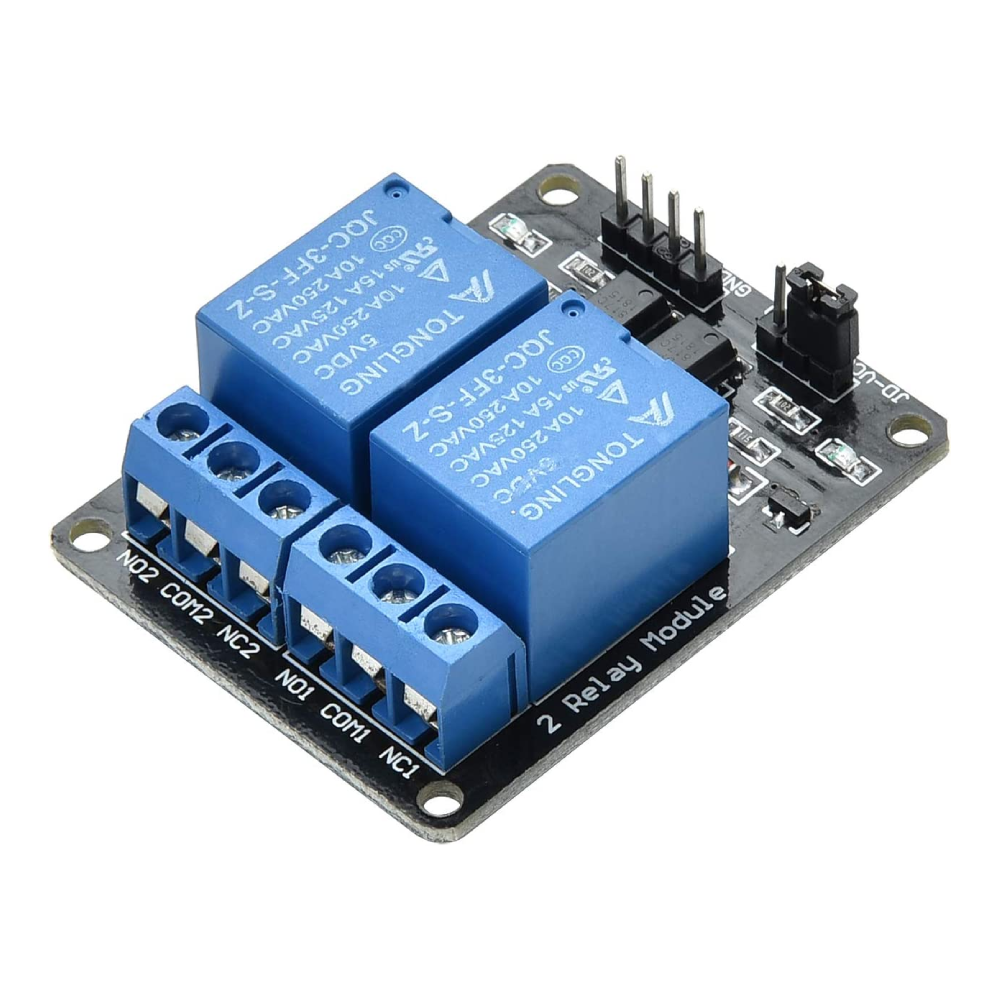

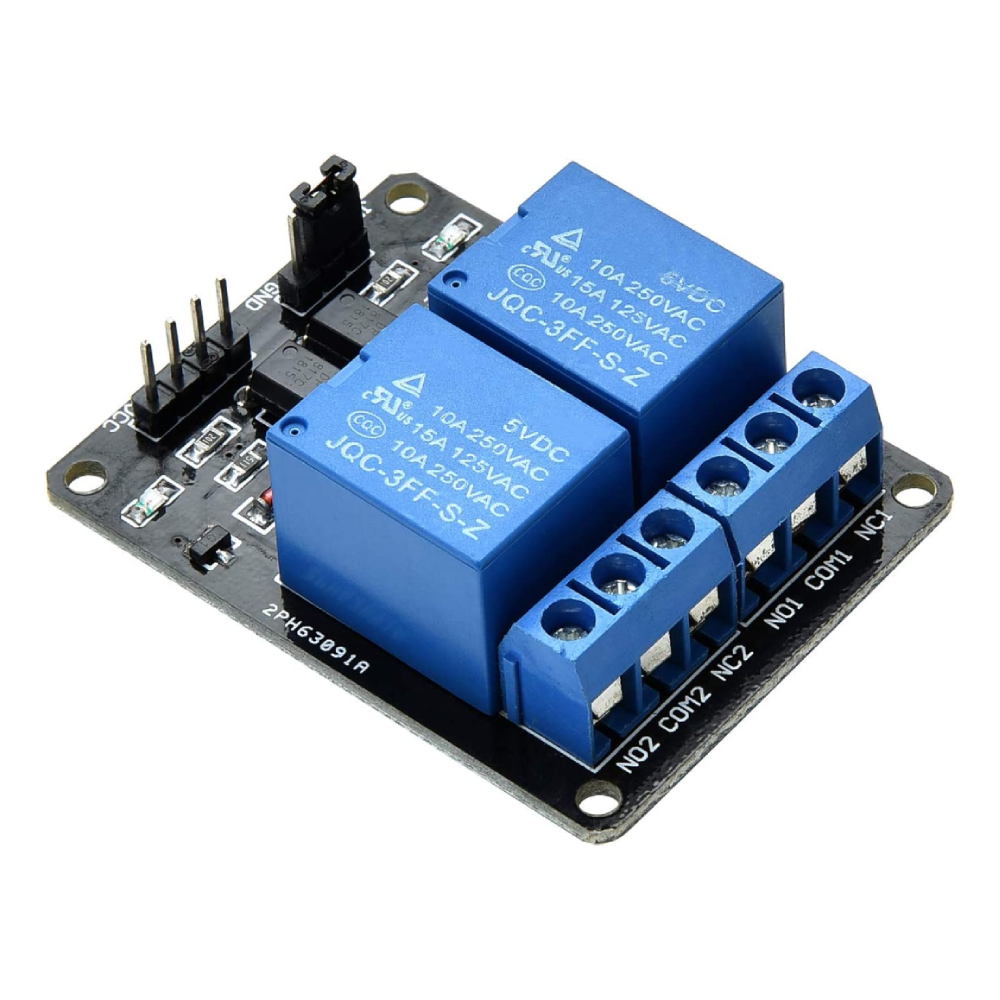

Disponemos de las salidas COM, NC y NO usando un bloque terminal con tornillos. La salida NC junto con la COM, está siempre cerrada cuando el pin IN está a nivel bajo, y conmuta a NO y COM cuando el pin IN pasa a nivel alto.

Incluye un LED por cada relé que indica cuando el relé está cerrado (pin IN a nivel alto).

Los pines IN1 e IN2 están protegidos con optoacopladores para evitar que cualquier fallo en el relé pueda quemar tu placa Arduino. Además, la placa dispone de una entrada de alimentación adicional marcada como JD-VCC que permite alimentar el módulo con una fuente externa que no sea la misma que la de la placa Arduino, permitiendo un aislamiento máximo. Simplemente quita el puente que une los pines JD-VCC y VCC, conecta JD-VCC y GND a una fuente externa de 5VDC y el pin VCC a los 5VDC de la placa Arduinoy no conectes el GND del Arduino.

El usar la fuente externa usando los pines JD-VCC y GND permite además usar señales de entrada de solo 3.3VDC para activar los relés.

Contenido del paquete

• 10 x MODULO RELE 2 CANALES 5V 10A ARDUINO
