Modulo Arduino reloj de precision DS3231 CON PILA AT24C32 IIC

El módulo DS3231 permitirá que podamos llevar un registro detallado del transcurso del tiempo en nuestro microcontrolador.

Los proyectos que podemos llevar a cabo con este módulo van desde estaciones de sensores hasta alarmas y sondas de registro de datos.

En múltiples ocasiones vamos a necesitar que nuestros proyectos lleven un conteo estricto sobre el tiempo transcurrido. Esto es imposible de conseguir con nuestro Arduino debido a que el mismo no está capacitado para ello. Necesitamos un circuito que sea capaz de mantener el conteo del tiempo aún cuando el microcontrolador esté apagado.

Afortunadamente existe el módulo DS3231.

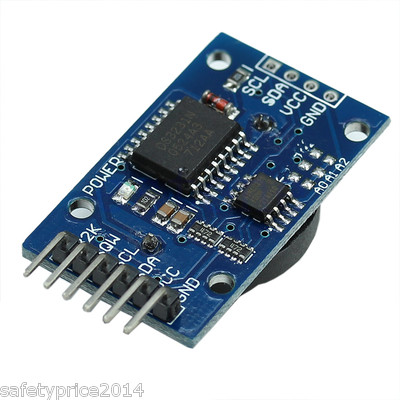

Este módulo está basado en el circuito integrado DS3231, el cual es un reloj en tiempo real sumamente exacto y compensado en temperatura(TCXO). Requiere para su funcionamiento una pila de litio (incluida), la cual durará aproximadamente 8 años, siempre que la interfaz I2C sea alimentado con5V.

No utiliza cristal externo o capacitores de ajuste, ya que el DS3231 dispone de un cristal interno y un banco de capacitores, que son conectados o desconectados automáticamente de acuerdo a la temperatura del cristal, de manera de mantener su frecuencia sumamente estable frente a los cambios de temperatura. La deriva es inferior a 1 minuto por año, lo que lo hace apto para aplicaciones donde la medición exacta del tiempo es crítica, y no exista la posibilidad de resincronización frecuente.

Además, el módulo incorpora una memoria EEPROM AT24C32 para poder almacenar datos.

Especificaciones:

• Voltaje de funcionamiento: 3.3-5.5 V
• Chip DS3231
• Onda de salida: Cuadrada programable
• Segundo, minuto, reloj en tiempo real, semana, fecha, mes y año cuando el temporizador, y proporcionar la válida hasta el 2100 año bisiesto
• El propio chip sensor de temperatura, la exactitud de más o menos 3 °C
• Capacidad de almacenamiento: AT24C32 (32 k)
• IIC interfaz de bus, la velocidad máxima de 400 KHZ (voltaje de trabajo es de 5 v)
