Descripción

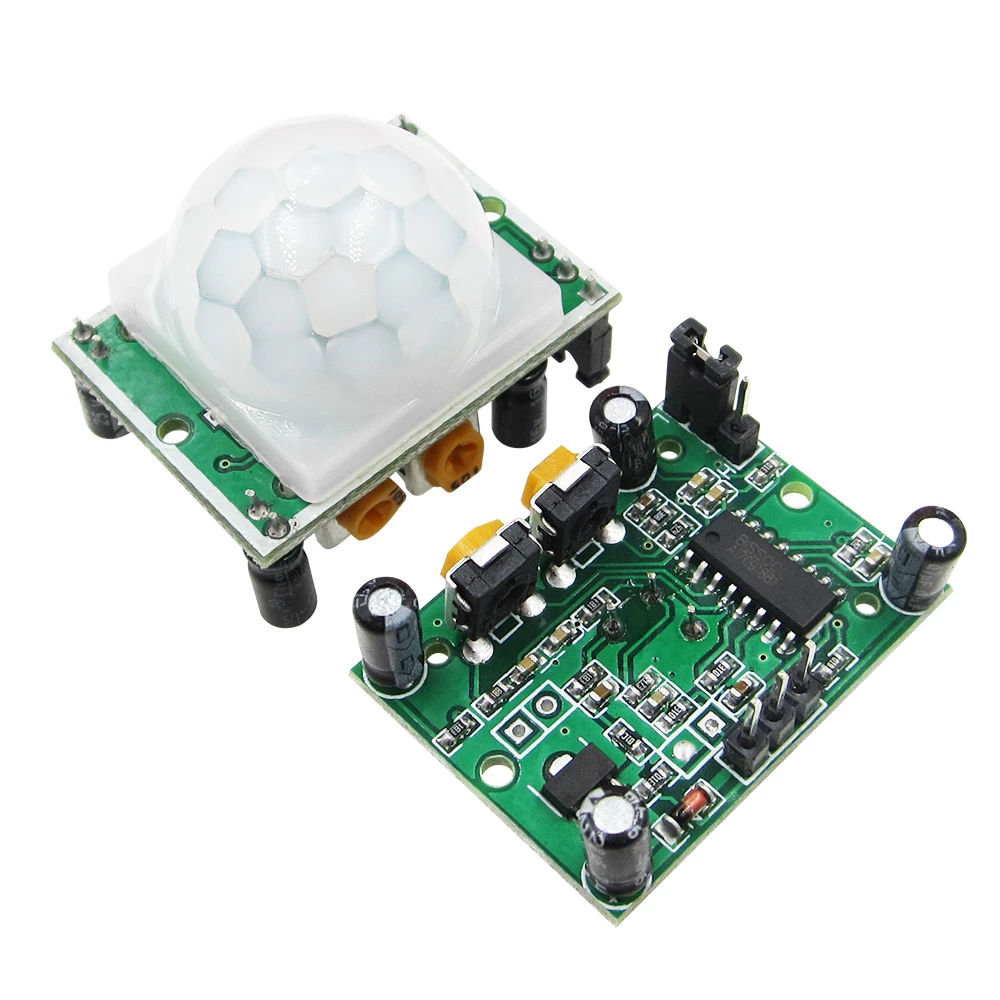

El módulo HC-SR501 tiene 3 pines de conexión (+5v, OUT y GND), y dos resistencias variables de calibración (Ch1 y RL2).
Ch1: Con esta resistencia podemos establecer el tiempo que se va a mantener activa la salida del sensor. Una de las principales limitaciones de este módulo es que el tiempo mínimo que se puede establecer es de más o menos 3s. Si cambiamos la resistencia por otra de 100K, podemos bajar el tiempo mínimo a más o menos 0,5 s.
RL2: Esta resistencia variable nos permite establecer la distancia de detección que puede variar entre 3-7m.
La posibilidad de mantener activa la salida del módulo durante un tiempo determinado nos permite poder usarlo directamente para prácticamente cualquier aplicación sin necesidad de usar un microcontrolador.
Sensor piroeléctrico (Pasivo) infrarrojo (También llamado PIR).
El módulo incluye el sensor, lente, controlador PIR BISS0001, regulador y todos los componentes para una fácil utilización.
CARACTERISTICAS SOPORTE:
Soporte acrílico para el módulo HC-SR501 detector presencia humana.
Sencillo accesorio para mantener en pie el módulo. Fabricado en plástico acrílico.
Incluye la tornillería necesaria, tanto para sujetar el módulo al soporte, como para sujetar el soporte a la superficie
Características |
|

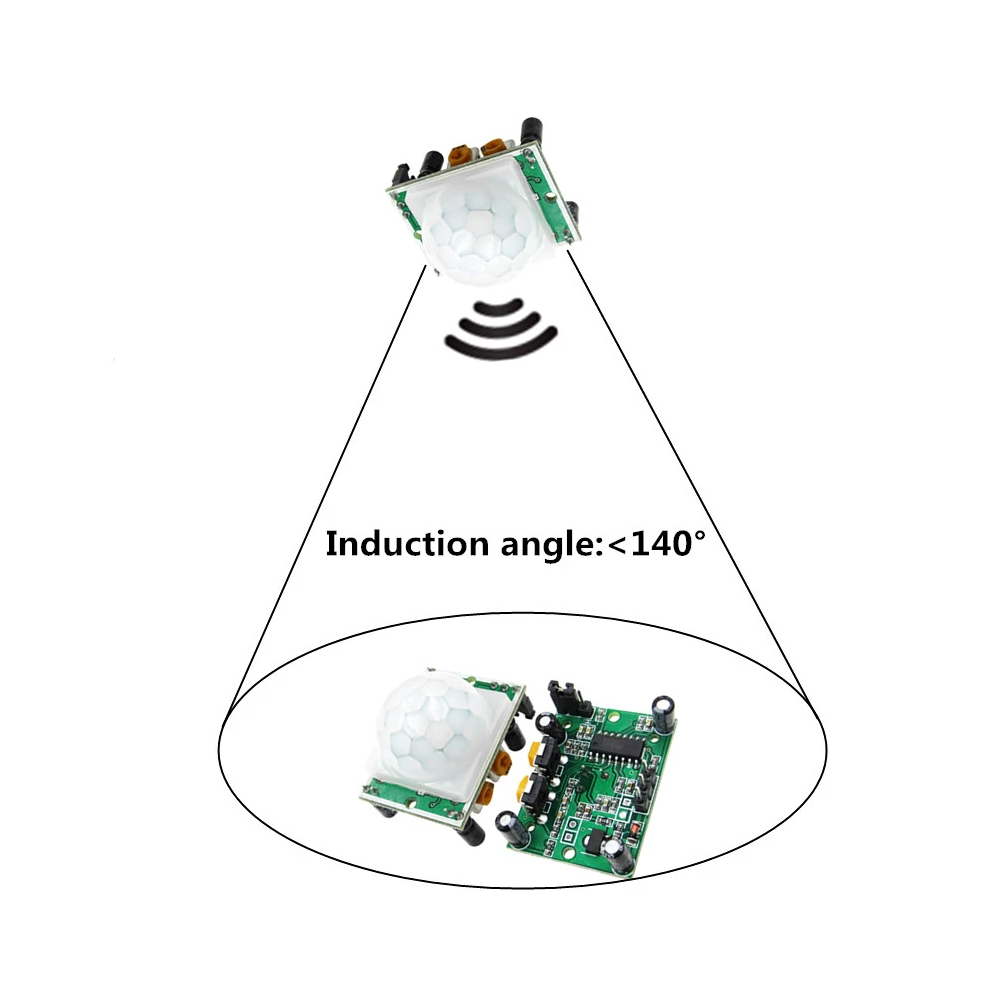

|---|---|
| Rango de detección | 3 m a 7 m, ajustable mediante trimmer (Sx). |
| Lente | fresnel de 19 zonas |
| Ángulo | < 100º. |
| Salida activa | 3.3 V. |
| Tiempo en estado activo de la salida | configurable mediante trimmer (Tx). |
| Consumo de corriente en reposo | < 50 μA. |
| Voltaje de alimentación | 4.5 V a 20 V. |
| Material Soporte | Fabricado en plástico acrílico. |
| Color Soporte | Transparente. |
Contenido del paquete
- 1 x Módulo HCSR501
- 1 x Soporte Acrilico
