5x Modulo Sensor detector de Movimiento PIR HC-SR501

12,15

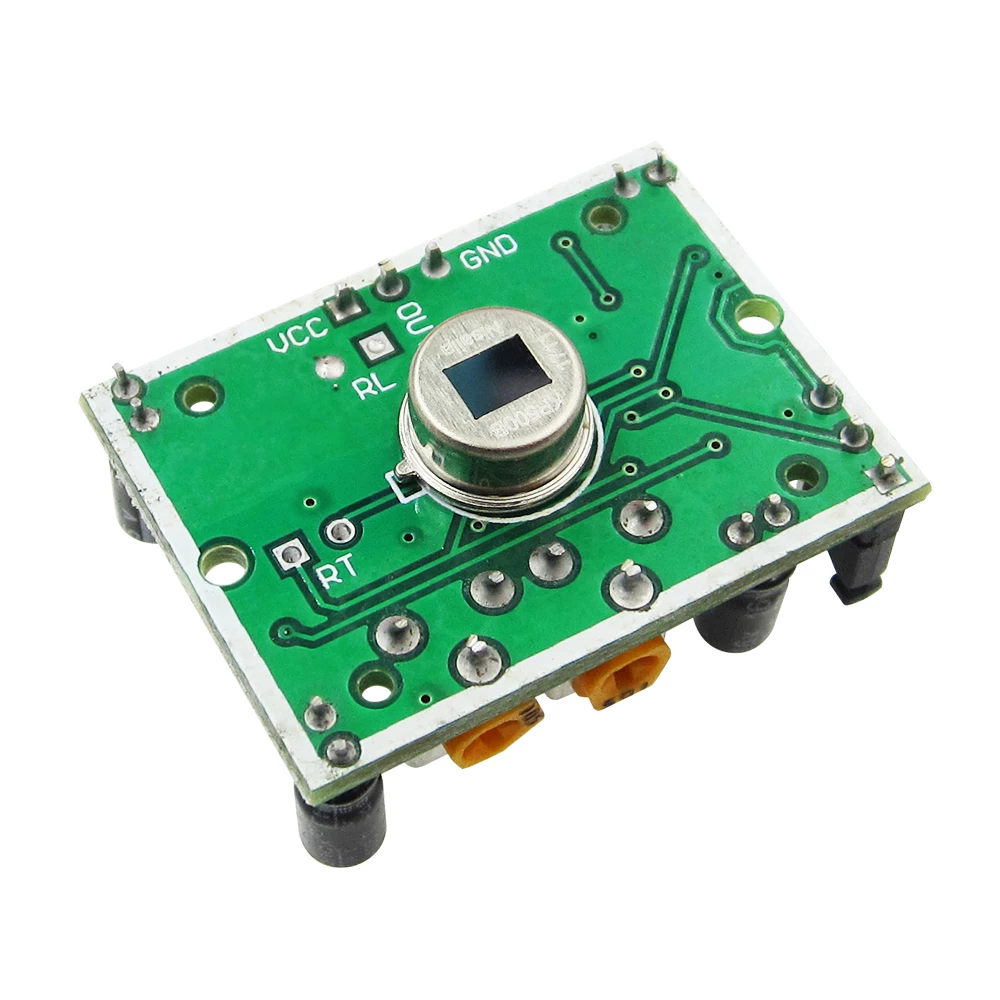

El módulo HC-SR501 tiene 3 pines de conexión (+5v, OUT y GND), y dos resistencias variables de calibración (Ch1 y RL2).

Solo quedan 5 disponibles

El módulo HC-SR501 tiene 3 pines de conexión (+5v, OUT y GND), y dos resistencias variables de calibración (Ch1 y RL2).

Ch1: Con esta resistencia podemos establecer el tiempo que se va a mantener activa la salida del sensor. Una de las principales limitaciones de este módulo es que el tiempo mínimo que se puede establecer es de más o menos 3s. Si cambiamos la resistencia por otra de 100K, podemos bajar el tiempo mínimo a más o menos 0,5 s.

RL2: Esta resistencia variable nos permite establecer la distancia de detección que puede variar entre 3-7m.

La posibilidad de mantener activa la salida del módulo durante un tiempo determinado nos permite poder usarlo directamente para prácticamente cualquier aplicación sin necesidad de usar un microcontrolador.

Características

Sensor Piroeléctrico (Pasivo) infrarrojo (También llamado PIR).
Rango de detección 3 m a 7 m, ajustable mediante trimmer (Sx).

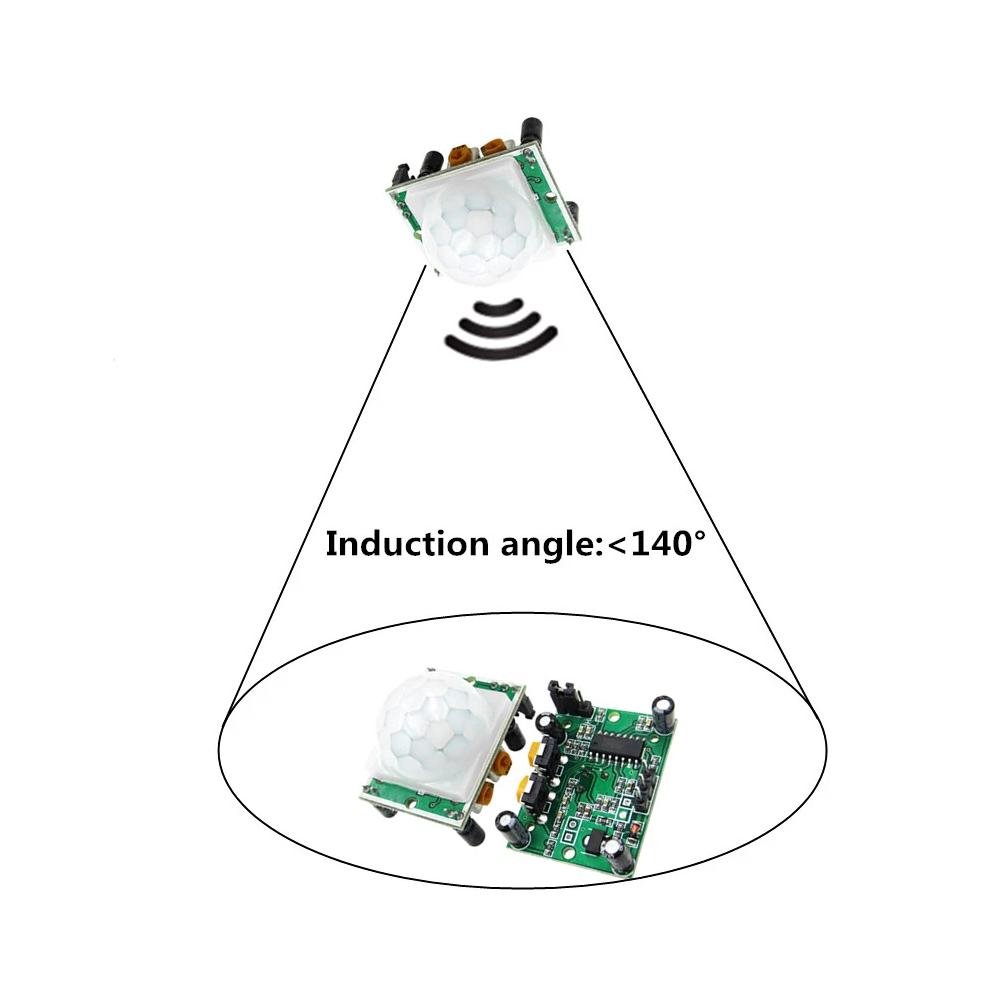

Lente fresnel 19 zonas, ángulo < 100º.
Salida activa 3.3 V.
Tiempo en estado activo de la salida Configurable mediante trimmer (Tx).
Redisparo Configurable mediante jumper de soldadura.
Consumo de corriente en reposo < 50 μA.
Voltaje de alimentación 4.5 V a 20 V.

Contenido del paquete

  • 1 x Sensor
  • 1 x Lente
  • 1 x Controlador PIR BISS0001
  • 1 x Regulador
  • 1 x Todos los componentes para una fácil utilización.
