Descripción

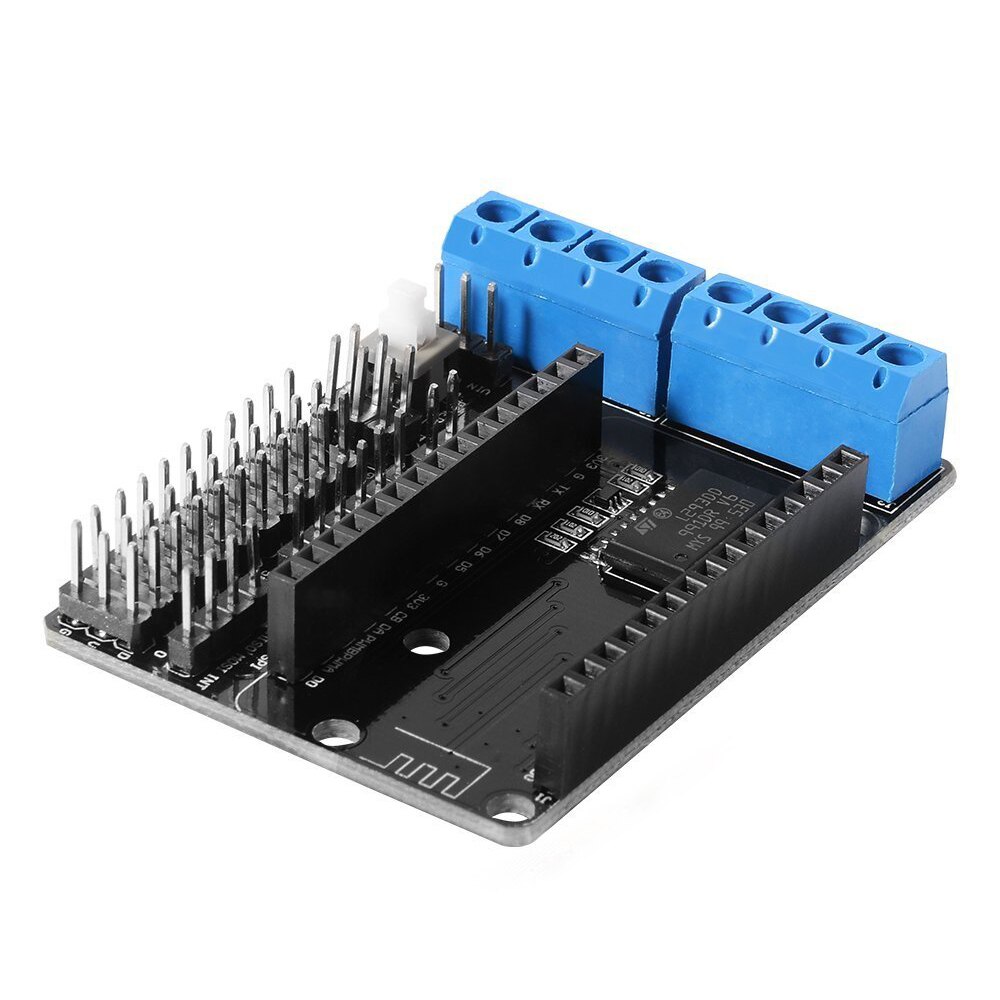

La tarjeta de expansión Motor Shield L293D está diseñada específicamente para placas de desarrollo NodeMCU ESP8266 WIFI.
Permite controlar de manera eficiente hasta dos motores de corriente continua (DC) bidireccionales o un motor paso a paso.
Es una solución ideal para integrar capacidades de control de movimiento en tus proyectos de robótica, automatización y IoT basados en ESP8266.
| Características |
| Controlador |
L293D (Doble Puente H) |
| Motores soportados |
2 motores DC bidireccionales o 1 motor paso a paso |
| Voltaje de alimentación para motores (VM) |
4.5 V a 36 V DC |
| Voltaje de alimentación lógica (VIN) |
4.5 V a 9 V DC (para el módulo de control del shield) |
| Corriente pico por canal |
± 1.2 A |
| Corriente DC nominal por canal |
600 mA |
| Tensión de nivel de señal lógica |
Alto: 2.3 V ≤ VIH ≤ VIN; Bajo: -0.3 V ≤ VIL ≤ 1.5 V |
| Dimensiones |
58 x 42 mm |
| Puertos de control ESP12E |
D1, D3 (Motor A); D2, D4 (Motor B) |
Contenido del paquete
- 1x Motor Shield L293D expansión board para NodeMCU ESP8266 WIFI
