Descripción

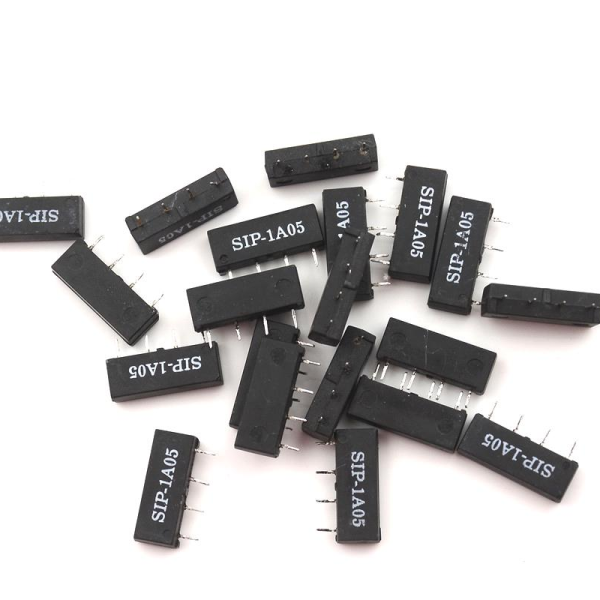

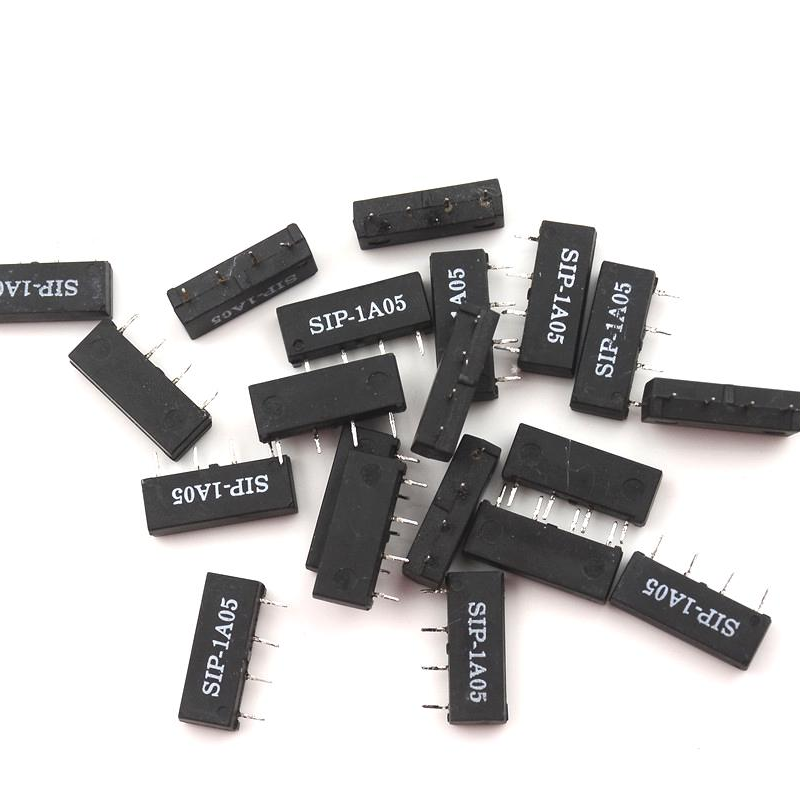

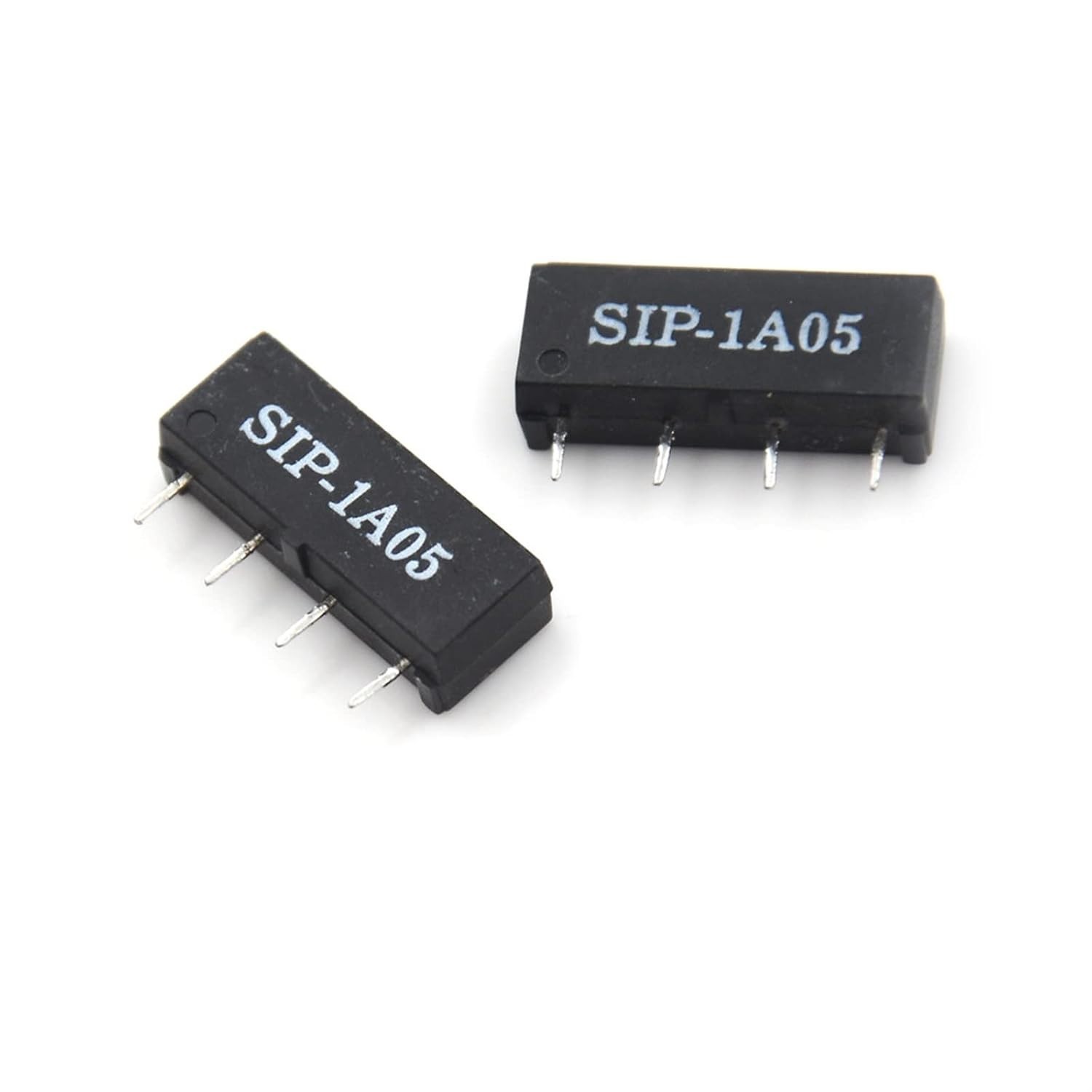

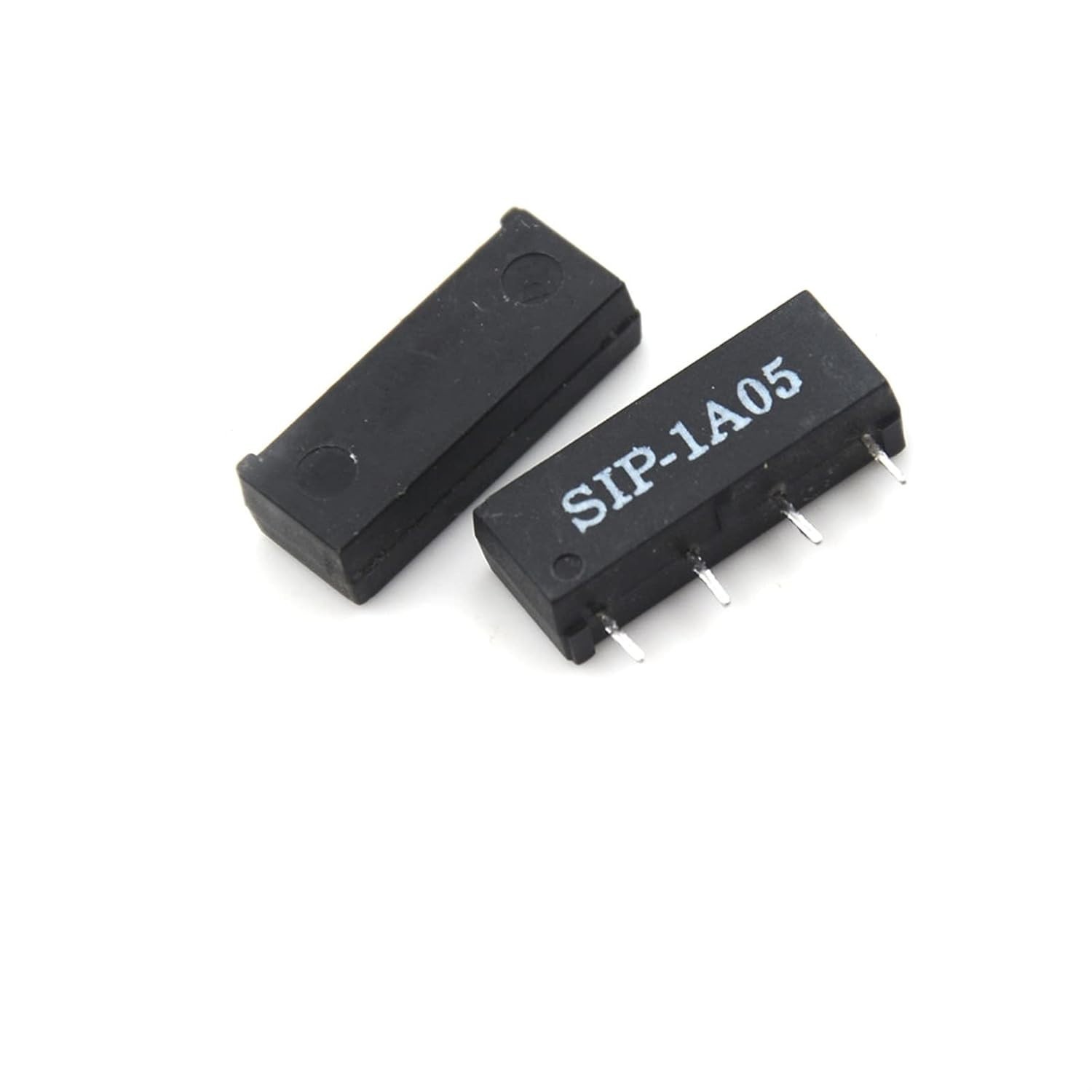

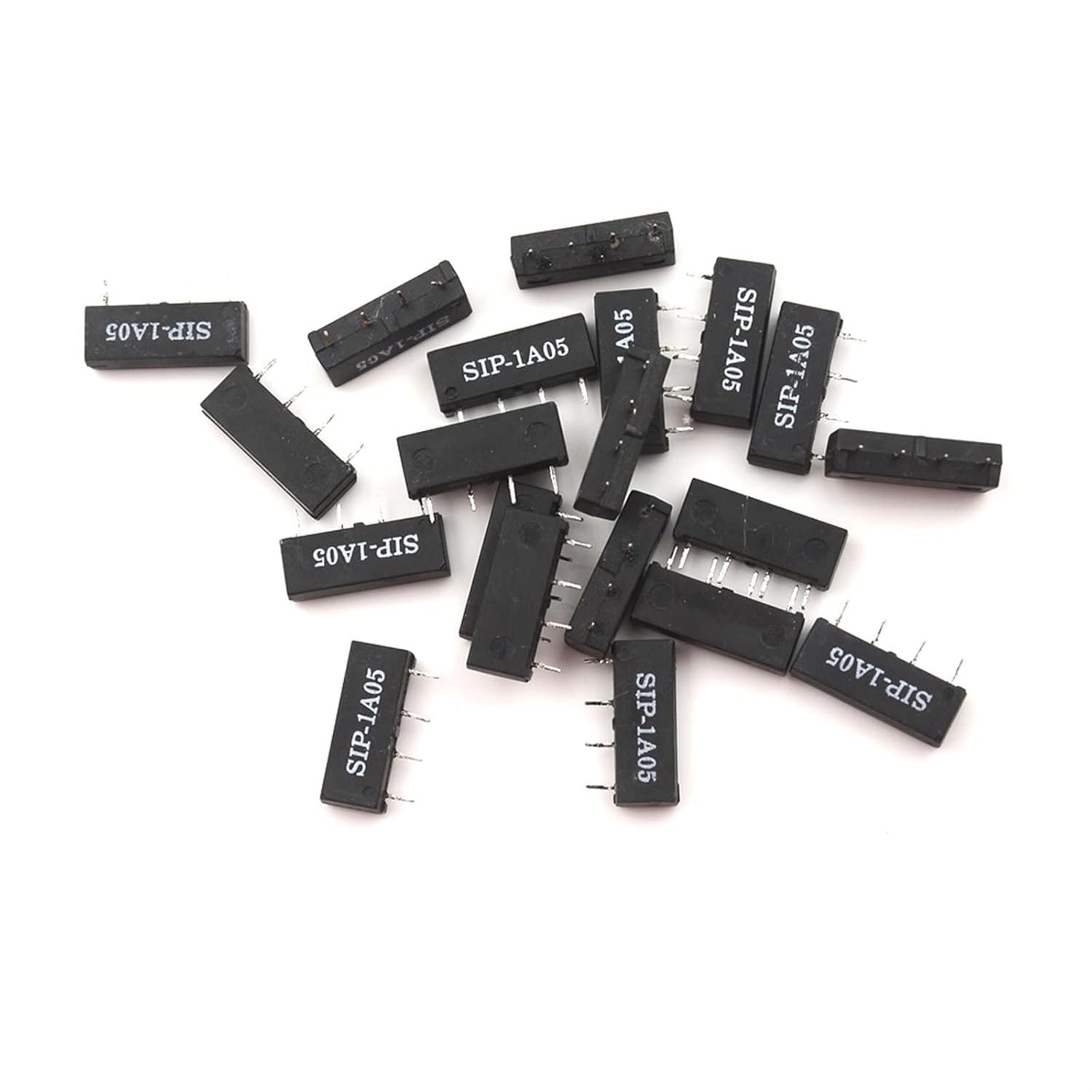

El SIP-1A05 es un relé de estado sólido (SSR) en formato miniatura, diseñado para montaje directo en placas de circuito impreso (PCB). Este componente es una alternativa moderna y eficiente a los relés electromecánicos convencionales.

Funciona con una tensión de control de 5 V DC y es capaz de conmutar cargas de hasta 1 A. Su configuración es SPST (Single Pole, Single Throw) con un contacto normalmente abierto (NO).

Los relés de estado sólido ofrecen ventajas significativas: son más rápidos, silenciosos y fiables al no tener partes móviles susceptibles de desgaste mecánico. Además, son resistentes a golpes y vibraciones, generan menos interferencias electromagnéticas (EMI) y proporcionan un excelente aislamiento entre el circuito de control y el de potencia.

Características
Modelo	SIP-1A05
Tensión de control (Bobina)	5 V DC (Nominal)
Tensión máxima de control	15 V DC
Resistencia de bobina	500 Ω
Configuración de contactos	SPST-NO (Normalmente Abierto)
Tensión de conmutación	100 V (Máx.)
Corriente de carga	1 A (Máx.)
Tipo de montaje	PCB (Through-Hole)
Número de pines	4
Temperatura de operación	-40 °C a +85 °C
