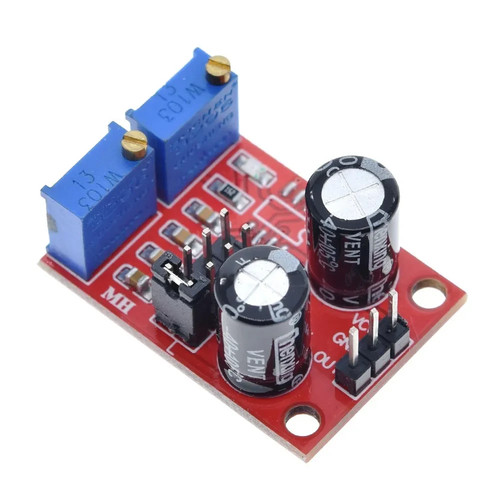

MÓDULO GENERADOR DE SEÑAL DE ONDA CUADRADA DE FRECUENCIA DE PULSO AJUSTABLE DE CICLO DE TRABAJO NE555
2,99€
Este módulo generador de pulsos de onda cuadrada NE555 se puede utilizar para producir señales de onda cuadrada para desarrollo experimental o en aplicaciones tales como motores paso a paso y como generador de pulsos ajustable para aplicaciones de microcontrolador (MCU).
Solo quedan 4 disponibles
Este módulo generador de pulsos de onda cuadrada NE555 se puede utilizar para producir señales de onda cuadrada para desarrollo experimental o en aplicaciones tales como motores paso a paso y como generador de pulsos ajustable para aplicaciones de microcontrolador (MCU).

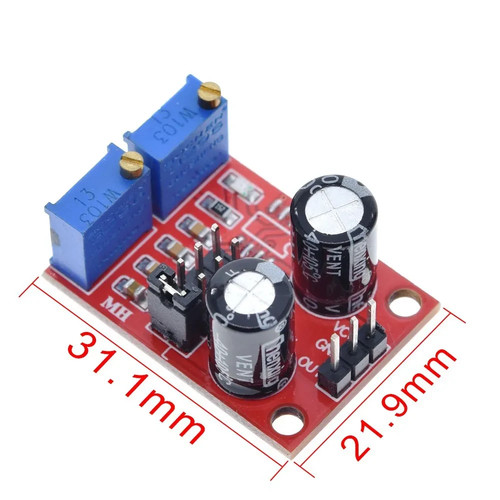

Con solo 31 mm x 22 mm (1,2″ x 0,9″), la placa cuenta con un chip temporizador NE555 configurado en cuatro rangos de frecuencia, 1 Hz a 50 Hz, 50 Hz a 1 kHz, 1 kHz a 10 kHz y 10 kHz a 200 kHz, todos ajustables con puentes integrados y dos trim-pots para ajustar la frecuencia de salida y el ciclo de trabajo.
El voltaje de entrada al módulo (VCC) es variable de 5 V a 15 V CC y consume aproximadamente 15 mA a 5 V (35 mA a 12 V) con una amplitud de salida de 4,2 V pico a pico a 11,4 V pico a pico según en la tensión de alimentación.
Un indicador LED se ilumina en una salida de bajo nivel y parpadea en relación con la frecuencia de salida. A frecuencias más altas, el LED parecerá estar fijo y sin destellos visibles.
ndicador LED de salida (nivel bajo, el LED está encendido, nivel alto, el LED está apagado; el LED parpadea con frecuencia
La frecuencia de salida se puede ajustar continuamente mediante los puentes y potenciómetros integrados. Los ajustes de los puentes son:
1Hz ~ 50Hz
50Hz ~ 1kHz
1KHz ~ 10kHz
10kHz ~ 200kHz
El ciclo de trabajo de salida se puede ajustar utilizando los potenciómetros integrados. El ciclo de trabajo y la frecuencia no se pueden ajustar por separado; ajustar el ciclo de trabajo cambiará la frecuencia.
La frecuencia de salida y el ciclo de trabajo se ajustan utilizando las siguientes variables:
Período T = 0,7 (RA +2 RB) C
RA, RB son potenciómetros ajustables de 0-10 K ohmios
1 Hz ~ 50 Hz: C = 0,001 UF
50 Hz ~ 1 kHz: C = 0,1 UF< br>1KHz ~ 10kHz: C = 1UF
10kHz ~ 200kHz: C = 100UF
Aplicaciones:
Como generador de señales de onda cuadrada para desarrollo experimental
Se utiliza para impulsar un motor paso a paso para generar una señal de control de onda cuadrada
Genera pulsos ajustables para microcontroladores (MCU)
Características |
|
---|---|
Tamaño | 31 mm * 22 mm |
Chip principal | NE555 |
Voltaje de entrada (VCC) | 5 V-15 VCC |
Corriente de entrada | ~ 100MA |
Amplitud de salida | 4,2 V V-PP a 11,4 V V-PP. (Varía con el voltaje VCC) |
Corriente máxima de salida | 15MA (VCC=5V, V-PP superior al 50 %), 35MA (VCC=12V, V-PP superior al 50 %) |
Contenido del paquete
- 1 x MÓDULO GENERADOR DE SEÑAL DE ONDA CUADRADA DE FRECUENCIA DE PULSO AJUSTABLE DE CICLO DE TRABAJO NE555
