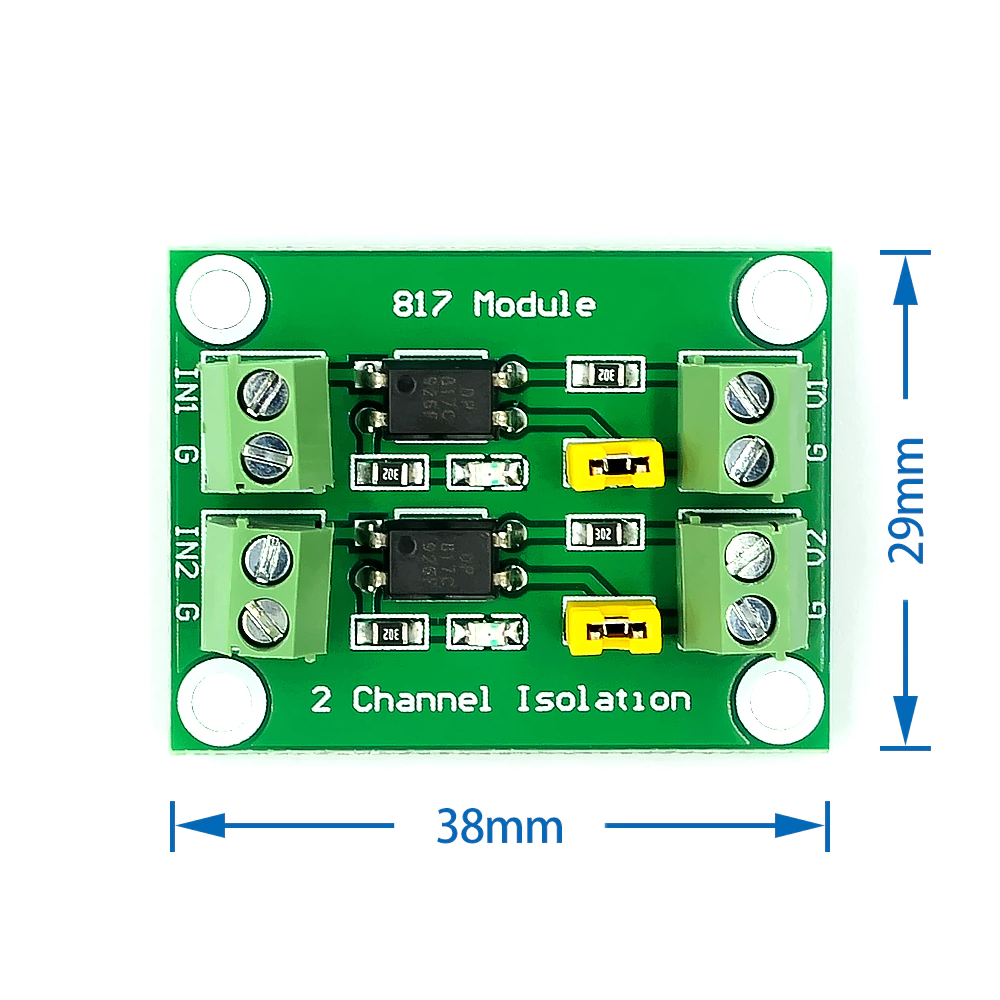

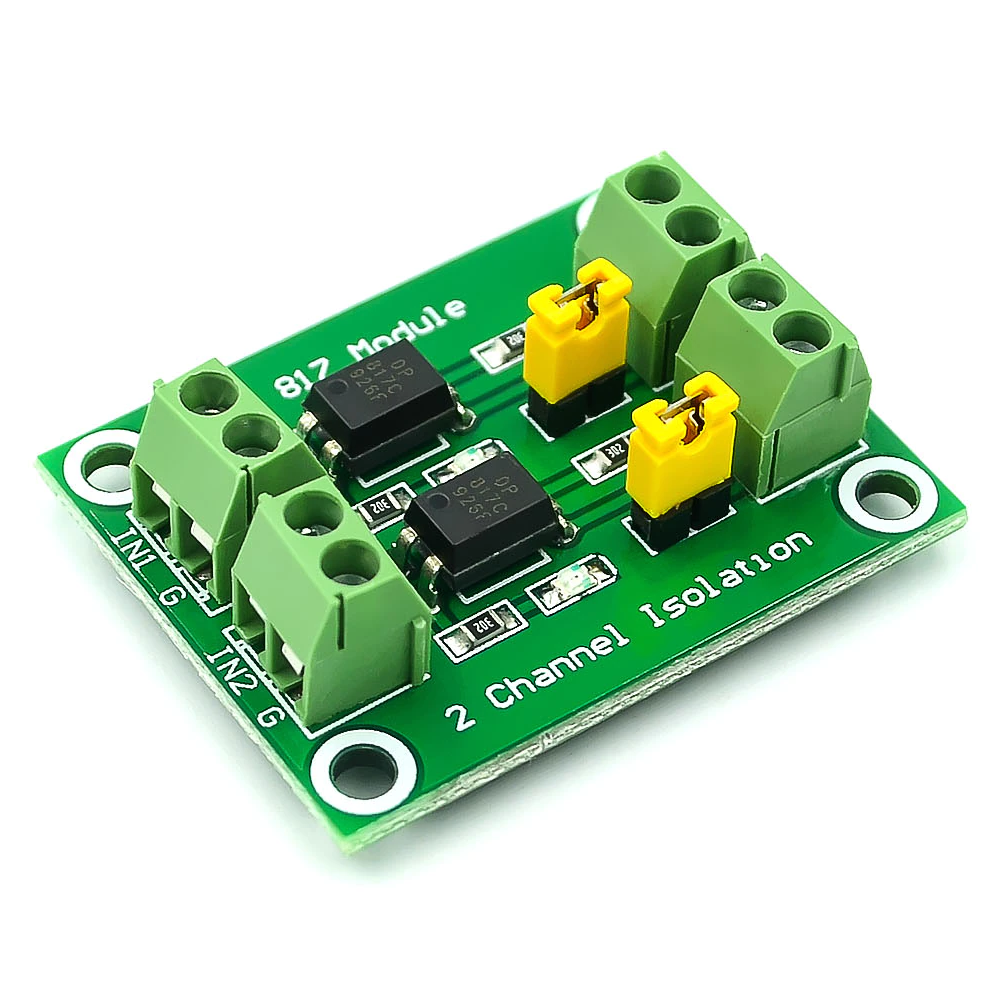

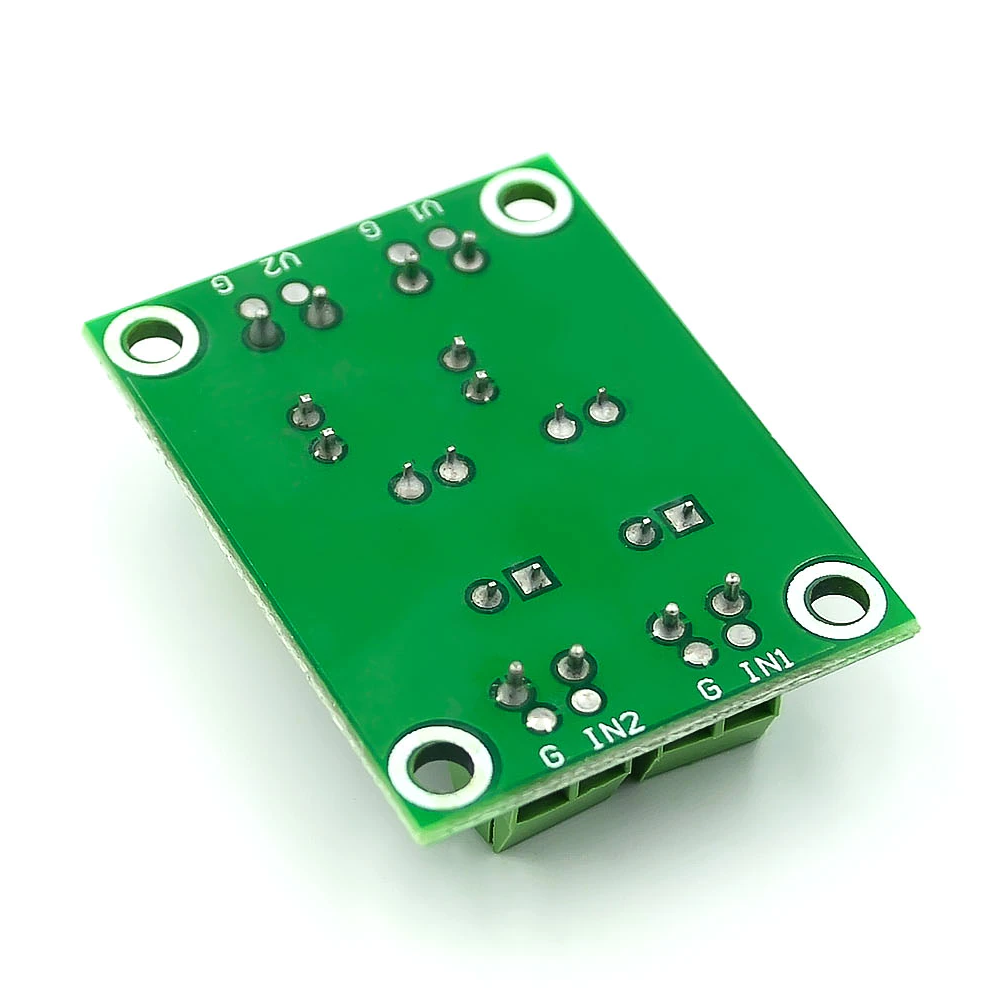

Modulo Optoacoplador Placa de Aislamiento de 2 Canales PC817 3.6-24VDC

2,99

Este módulo de aislamiento de optoacoplador PC817 de 2 canales se utiliza para convertir señales de entrada de un nivel de voltaje a una salida de otro nivel de voltaje.

Hay existencias

Este módulo de aislamiento de optoacoplador PC817 de 2 canales se utiliza para convertir señales de entrada de un nivel de voltaje a una salida de otro nivel de voltaje.

El módulo funcionará con voltajes de entrada en el rango de 3,6 V a 24 V y voltajes de salida en el rango de 3,6 V a 30 V, lo que se adapta a una amplia variedad de voltajes y aplicaciones.

Por ejemplo, puede monitorear un sensor industrial o de seguridad de 24 V con un dispositivo compatible con 5 V (Arduino) o 3,3 V (ESP32, Raspberry Pi GPIO).

Es ideal para usar en circuitos ruidosos donde las líneas de señal requieren aislamiento eléctrico.

Los 2 canales están completamente aislados entre sí, por lo que cada módulo puede manejar 2 señales de voltaje de entrada diferentes y 2 señales de voltaje de salida diferentes.

La conversión de cada canal se realiza mediante un optoacoplador PC817.

Cada canal incluye un puente. Si el puente está instalado, las conexiones a tierra (GND) de las señales de entrada y salida están conectadas.

Si necesita señales de entrada y salida completamente aisladas, retire el puente.

La placa tiene un LED para cada canal. Si el LED está encendido, la señal de entrada está encendida.

Si la señal de entrada está apagada, la señal de salida es alta.

Cuando la señal de entrada se enciende, activando el optoacoplador, la señal de salida baja.

Pines de entrada:

IN1 … IN4: +3,6 V a 30 V

G: Tierra

Pines de salida:

V1 … V4: pines del colector del fototransistor

G: Patillas del emisor del fototransistor

NOTA:

Los optoacopladores tienen una corriente de salida baja. La corriente de salida máxima del PC817 es 50 mA. Como resultado, no puede conectar componentes de alta corriente (como motores, etc.) directamente a la salida del optoacoplador. Debe usar un transistor para suministrar la corriente de la salida consume más de 50 mA.

Si se trata de una señal de pulso, tenga en cuenta que el límite de 817 es inferior a 4KHZ. No utilice este módulo para señales de control superiores a 4KHZ, ya que no funcionará correctamente.

Características

Voltaje de entrada 3,6 V a 24 V
Tensión de salida 3,6 V a 30 V
Corriente máxima de salida (emisor) 50 mA *
Frecuencia máxima 4 KHz
Tiempos de subida y bajada 18us

Contenido del paquete

  • 1 x Modulo Optoacoplador Placa de Aislamiento de 2 Canales PC817 3.6-24VDC
