Descripción
Funciones principales:
Convertidor reductor con protección contra sobrecorriente.
Cargador Li-Po, Li-Ion.
Controlador LED para diodos LED.
Voltímetro hasta 40V, recuerde ajustar el voltaje de entrada a 4.5V.
La pantalla LED muestra la medición de la tensión de entrada y salida.

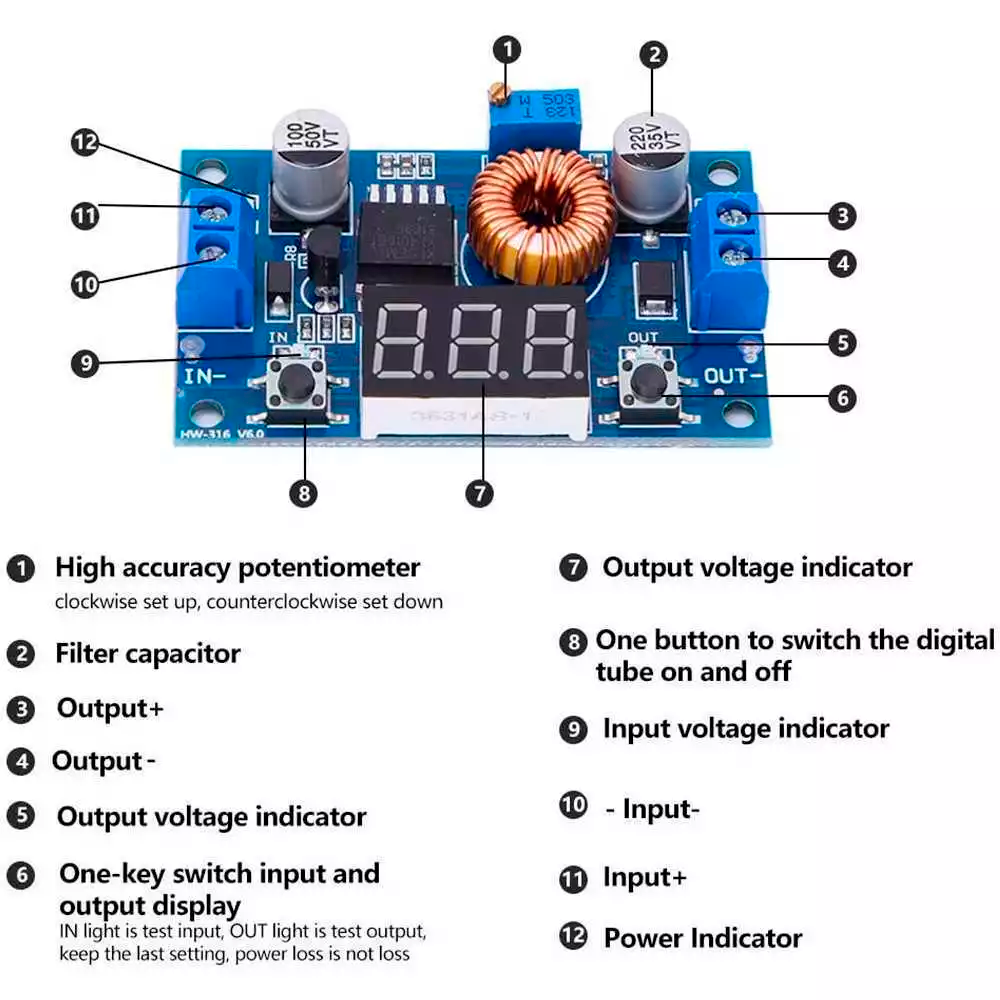

Pantalla LED IN / LED OUT.

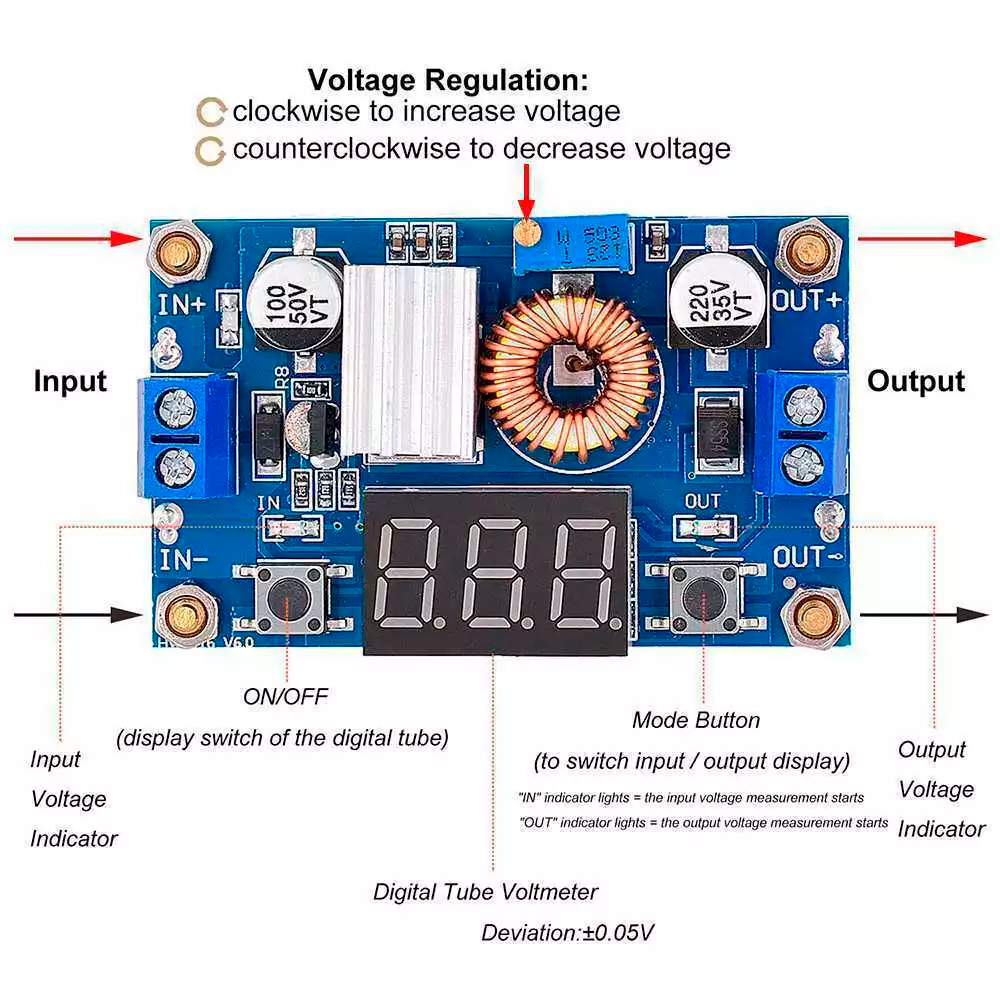

El botón izquierdo para apagar la pantalla.
Con el botón derecho puede cambiar el resultado de la medición.
Solicitud:
Este módulo se puede utilizar en áreas donde el voltaje de entrada es mayor que el voltaje de salida reducido, p. Ej. 12 V a 3,3 V, 12 V a 5 V, 24 V a 5 V, 24 V a 12 V, 36 V a 24 V, etc.
NOTA: Algunos clientes informan que el voltaje de salida del módulo no se puede ajustar y siempre coincide con el voltaje de entrada. Si encuentra tal problema, gire el potenciómetro en sentido antihorario más de 15 vueltas y use el módulo para ajustar el voltaje normalmente. Dado que el módulo Buck se envía de fábrica, el voltaje de salida estándar es de alrededor de 20 V y no se desbloquea hasta que se realiza este proceso.
propiedades |
|
|---|---|
| Voltaje de entrada | 4.5V – 38V. |
| Tensión de salida | 1,25-36,5 V. |
| Salida de corriente | 4,5 A (máx. 5 A) |
| Potencia de salida | 75W máximo |
| temperatura de funcionamiento | -40 a + 85ºC |
| Frecuencia de operación | 180 kHz |
| Eficiencia de conversión | hasta 96% |
| Protección contra cortocircuitos | Sí (actualmente limitado a 8A) |
| Protección contra sobretemperatura | La salida se apaga automáticamente |
| Talla | 62 mm x 38 mm x 15 mm |

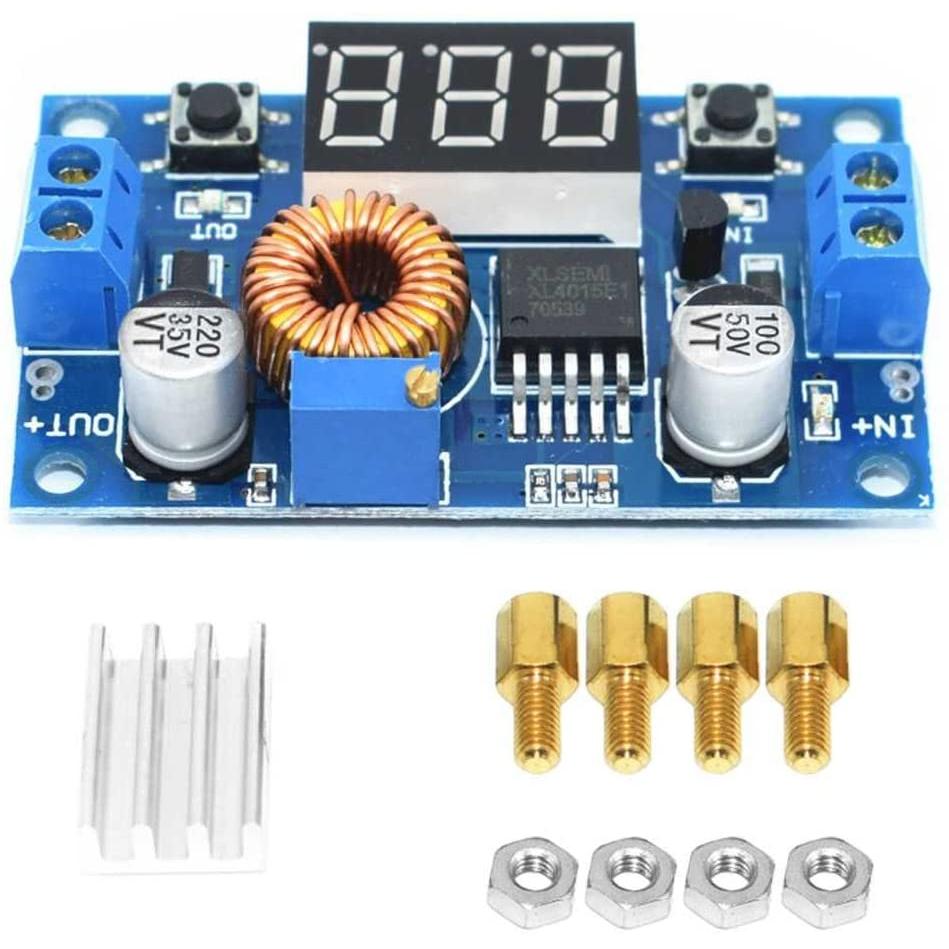

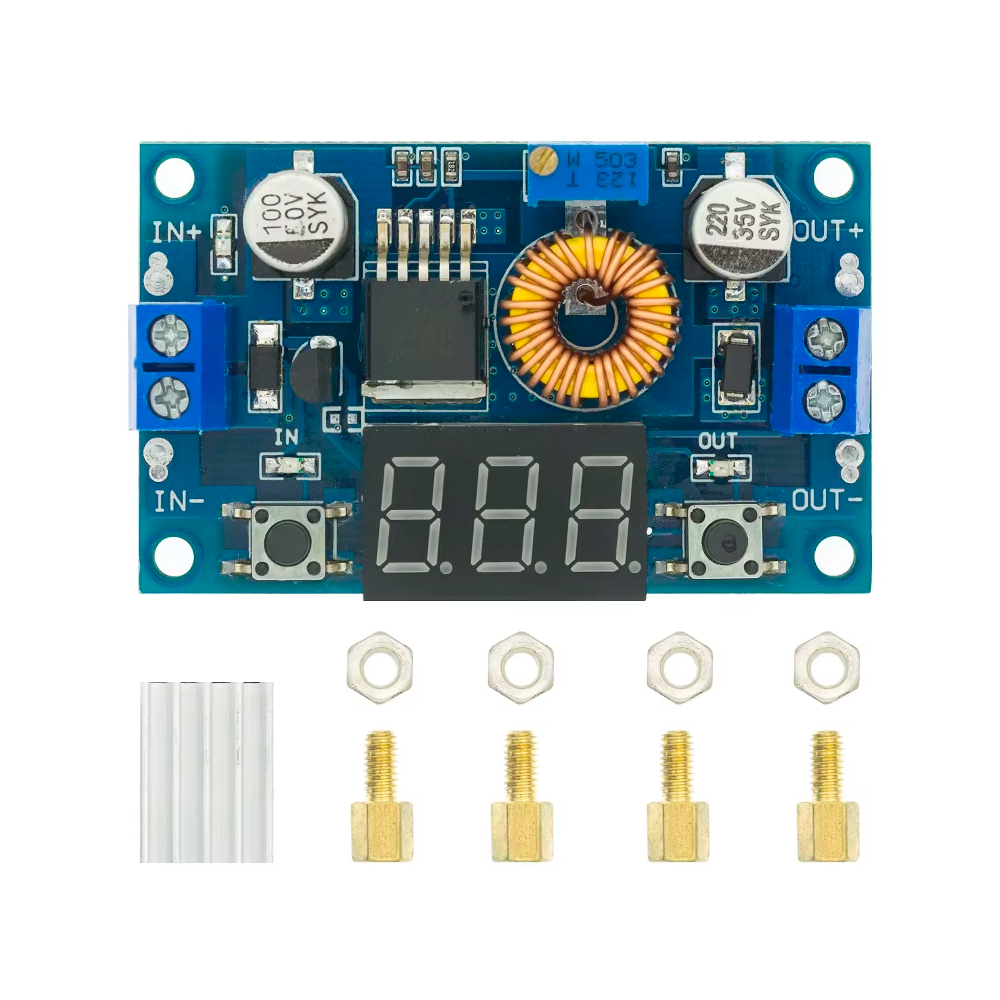

Contenido del paquete

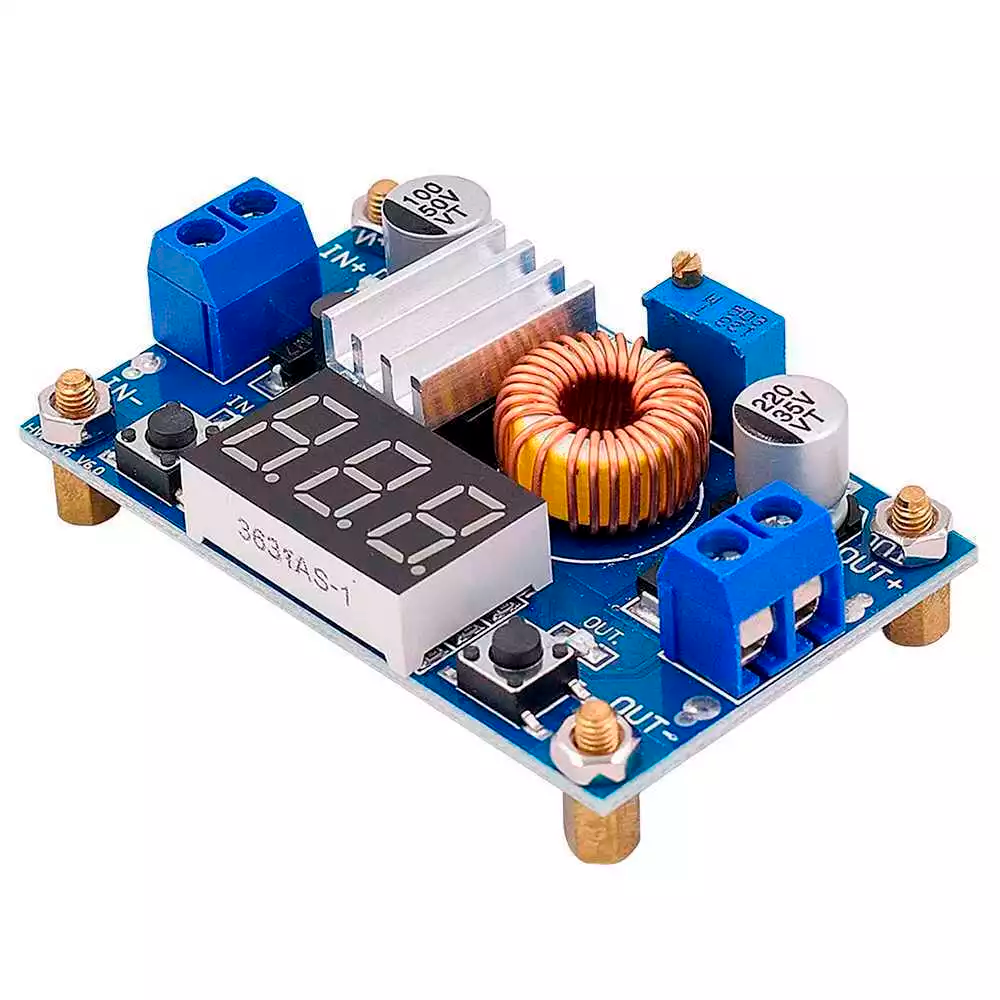

- 1 x módulo convertidor reductor DC-DC XL4015 voltímetro con pantalla LED
- 4 x 0,5 mm espaciadores
- 4 x tuercas m3
- 1 x disipador de calor
