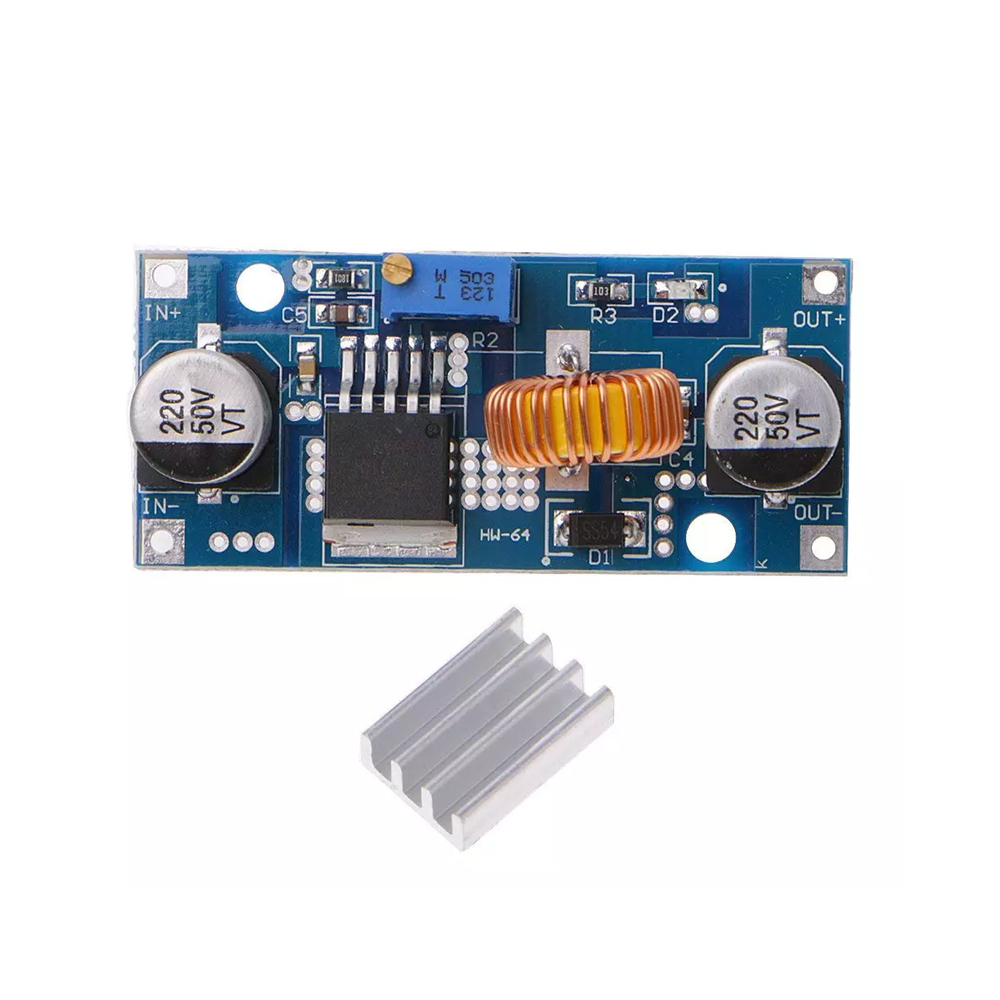

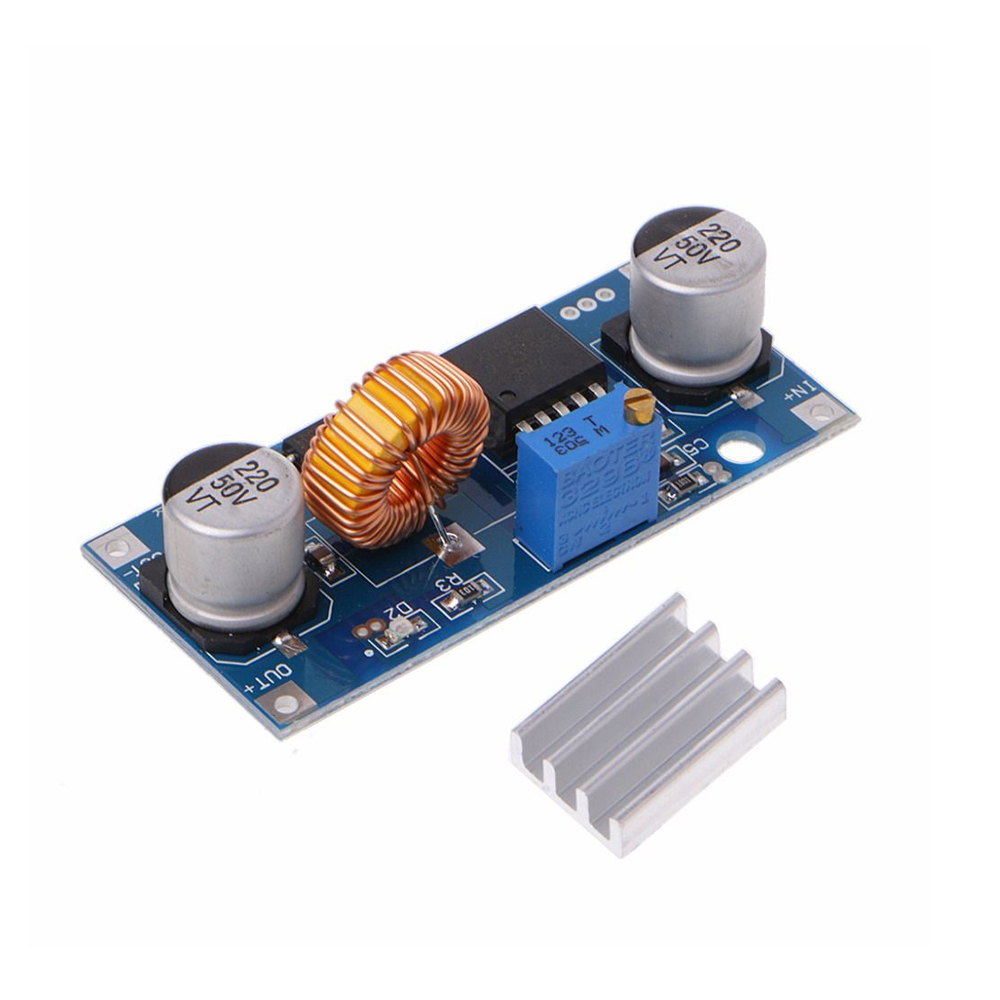

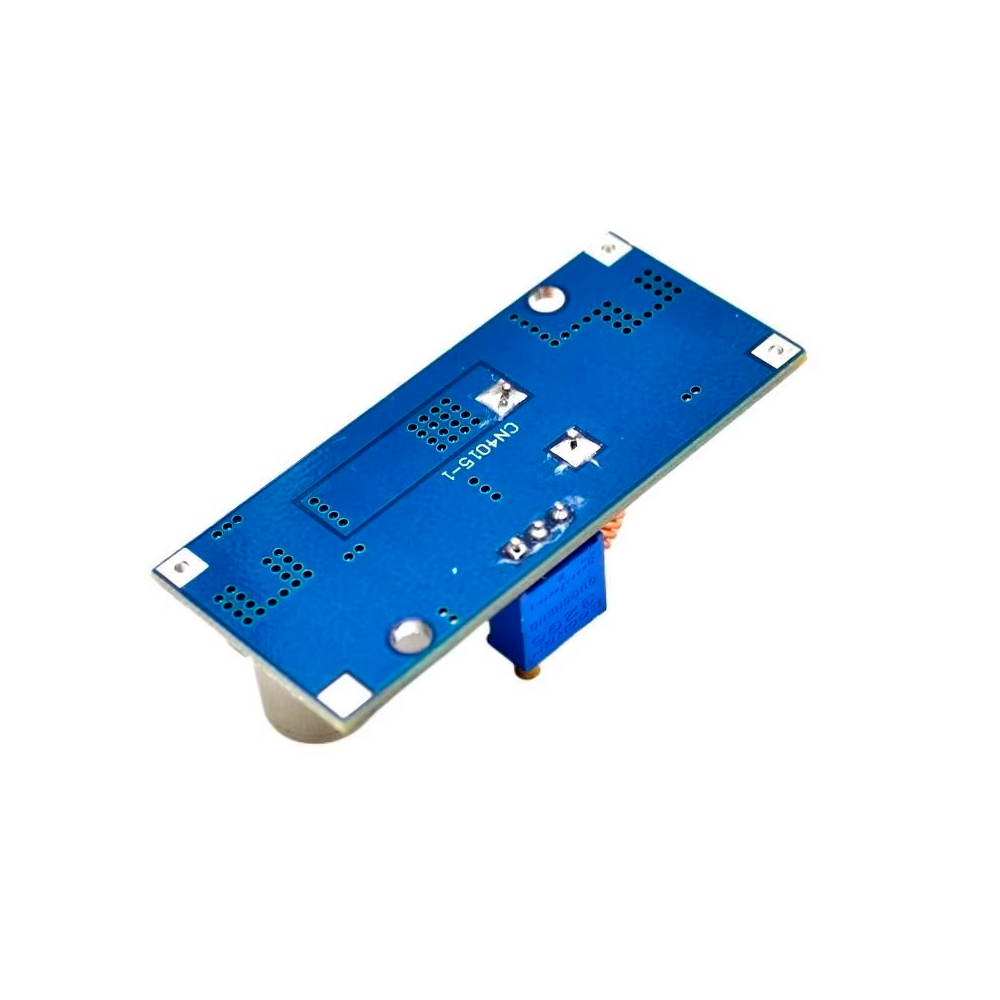

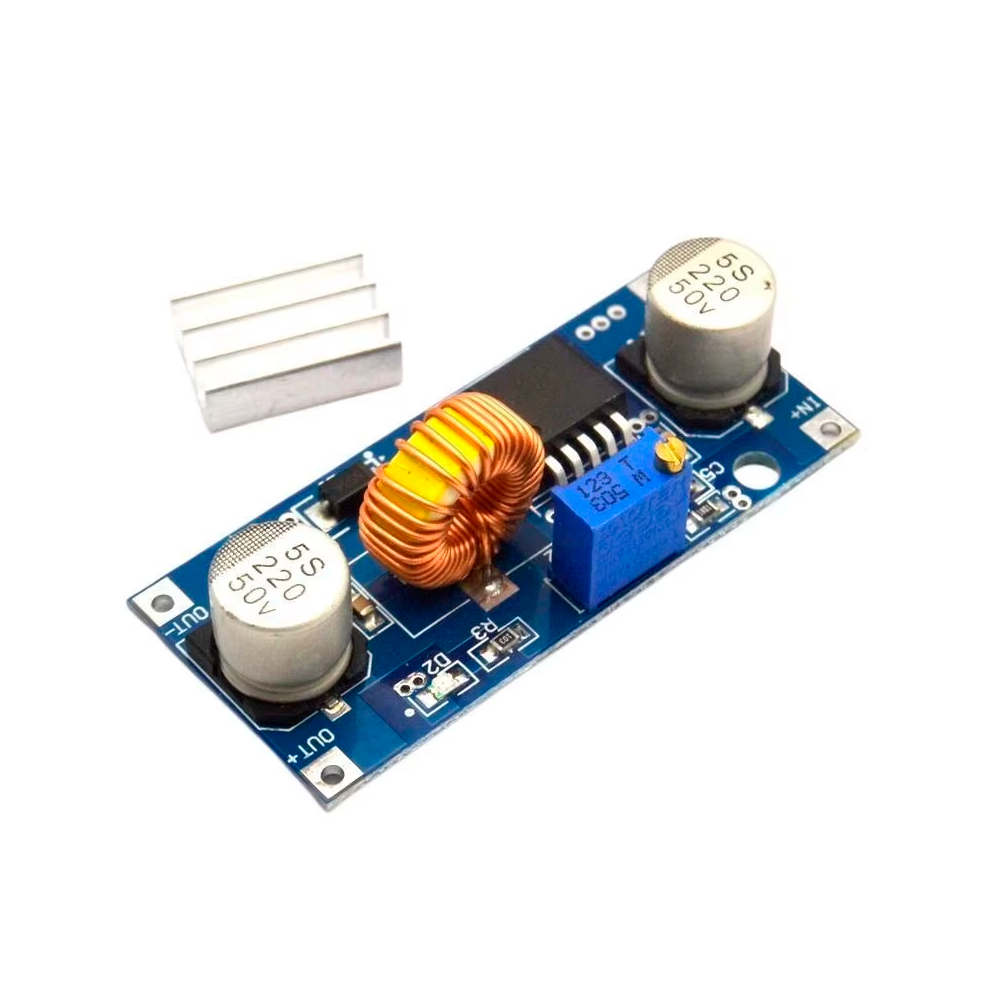

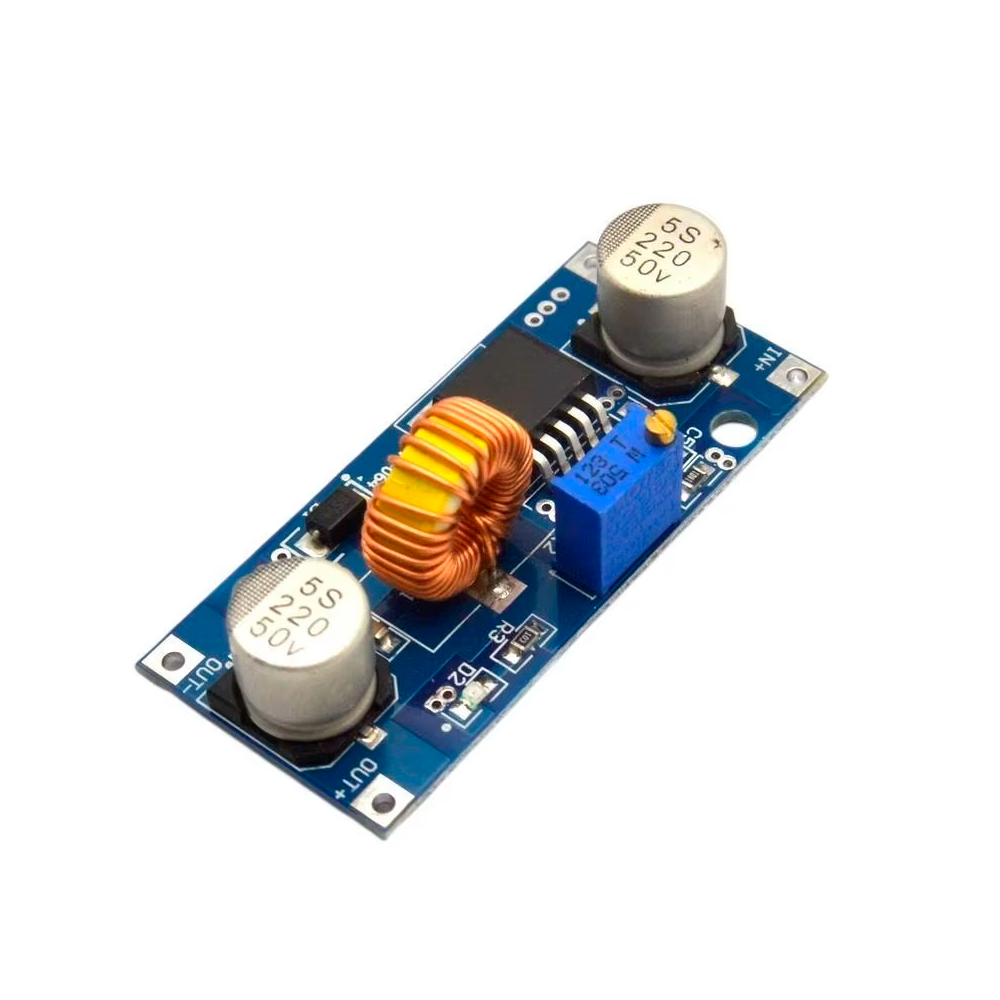

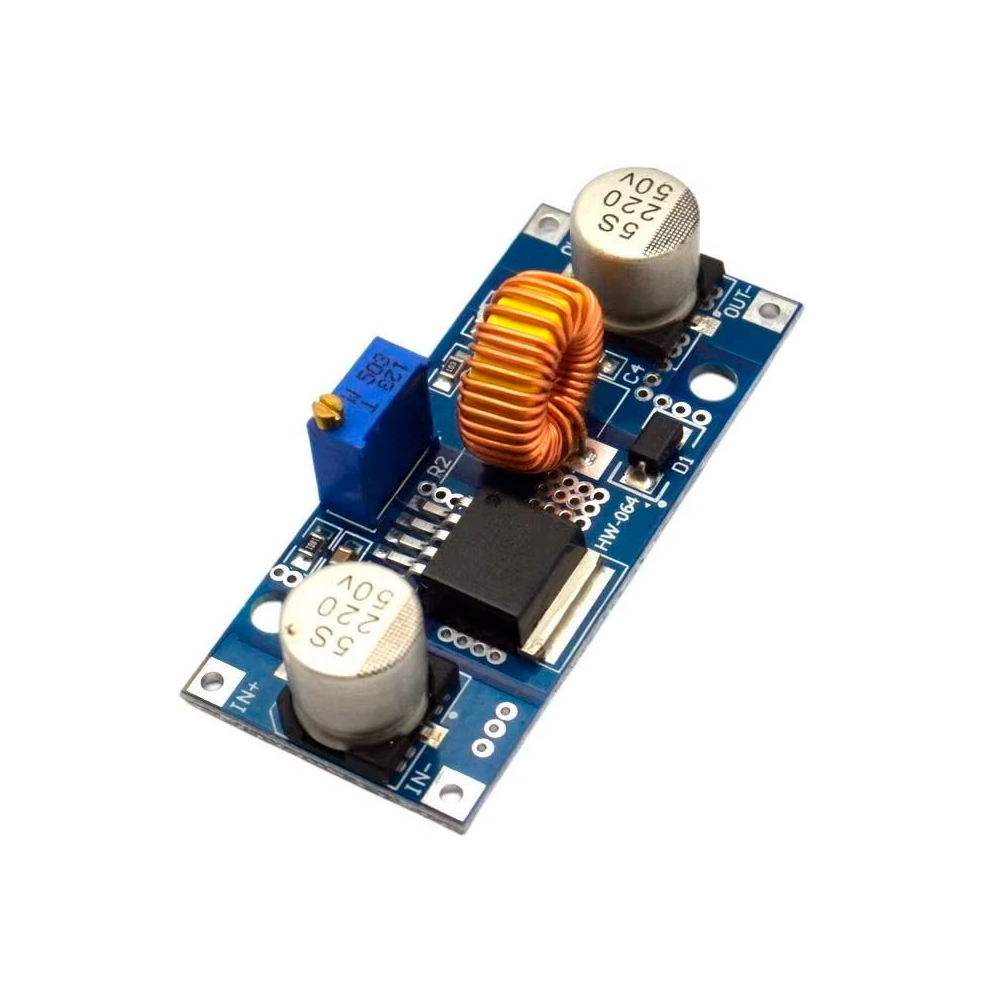

XL4015 Módulo Convertidor DC-DC Step Down REF2032

2,73

Este módulo se basa en el regulador DC-DC XL4015, que es un circuito integrado ideal para el diseño de fuentes de conmutación reductora (reducción de voltaje). Es capaz de entregar una potencia de salida de hasta 75 W con una corriente de hasta 5 A (con disipador de calor). Si se maneja un nivel tan alto de corriente, el disipador de calor puede sobrecalentarse. Por tanto, se recomienda no transportar el convertidor en este punto. Este dispositivo proporciona un voltaje de salida ajustable de 1,25 V a 36 V CC, pero requiere un voltaje de entrada más alto que el voltaje de salida. El voltaje de entrada debe ser 1,25 V más alto que el nivel de voltaje de salida y entre 4 V y 38 V CC. Este módulo minimiza el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Tiene un potenciómetro multivuelta de precisión con el que se puede ajustar la tensión de salida al valor deseado. El módulo convertidor XL4015 es una fuente de alimentación conmutada, por lo que su eficiencia es considerablemente mayor que la de los reguladores lineales comunes con tres conexiones como la serie LM317 o L78XX. Especialmente a voltajes de entrada más altos, también puede entregar corrientes de hasta 5 A de manera mucho más eficiente y, por lo tanto, emitir menos calor.

Hay existencias

Este módulo se basa en el regulador DC-DC XL4015, que es un circuito integrado ideal para el diseño de fuentes de conmutación reductora (reducción de voltaje). Es capaz de entregar una potencia de salida de hasta 75 W con una corriente de hasta 5 A (con disipador de calor). Si se maneja un nivel tan alto de corriente, el disipador de calor puede sobrecalentarse. Por tanto, se recomienda no transportar el convertidor en este punto. Este dispositivo proporciona un voltaje de salida ajustable de 1,25 V a 36 V CC, pero requiere un voltaje de entrada más alto que el voltaje de salida. El voltaje de entrada debe ser 1,25 V más alto que el nivel de voltaje de salida y entre 4 V y 38 V CC. Este módulo minimiza el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Tiene un potenciómetro multivuelta de precisión con el que se puede ajustar la tensión de salida al valor deseado. El módulo convertidor XL4015 es una fuente de alimentación conmutada, por lo que su eficiencia es considerablemente mayor que la de los reguladores lineales comunes con tres conexiones como la serie LM317 o L78XX. Especialmente a voltajes de entrada más altos, también puede entregar corrientes de hasta 5 A de manera mucho más eficiente y, por lo tanto, emitir menos calor.

propiedades

Voltaje de entrada 4-38V
Tensión de salida 1,25-36 V
Salida de corriente ajustable, 4,5 A (máx.5 A)
Potencia de salida 75W máximo
temperatura de funcionamiento -40 a + 85ºC
Frecuencia de operación 180 kHz
Eficiencia de conversión hasta 96%
Protección contra cortocircuitos Sí (actualmente limitado a 8A)
Protección contra sobretemperatura La salida se apaga automáticamente
Talla 62 mm x 26 mm x 14 mm

Contenido del paquete

  • 1 x módulo convertidor reductor XL4015 DC-DC
