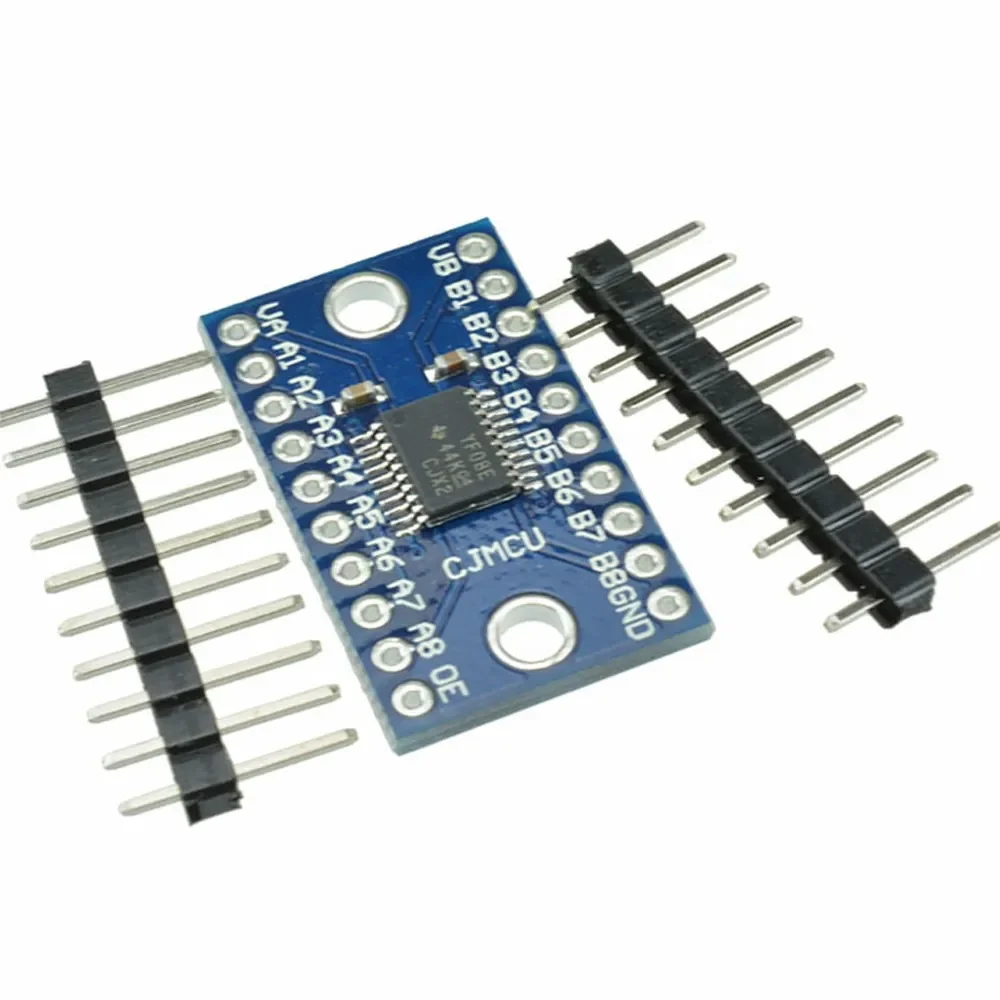

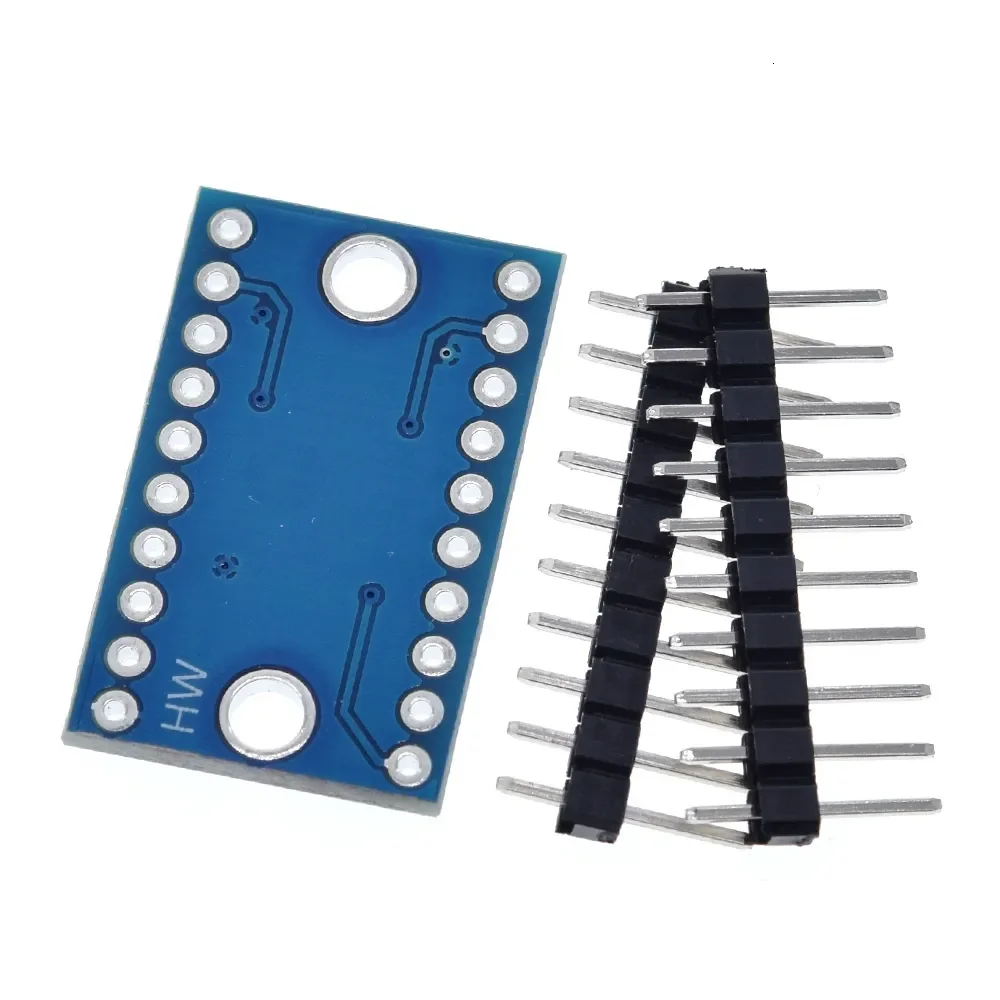

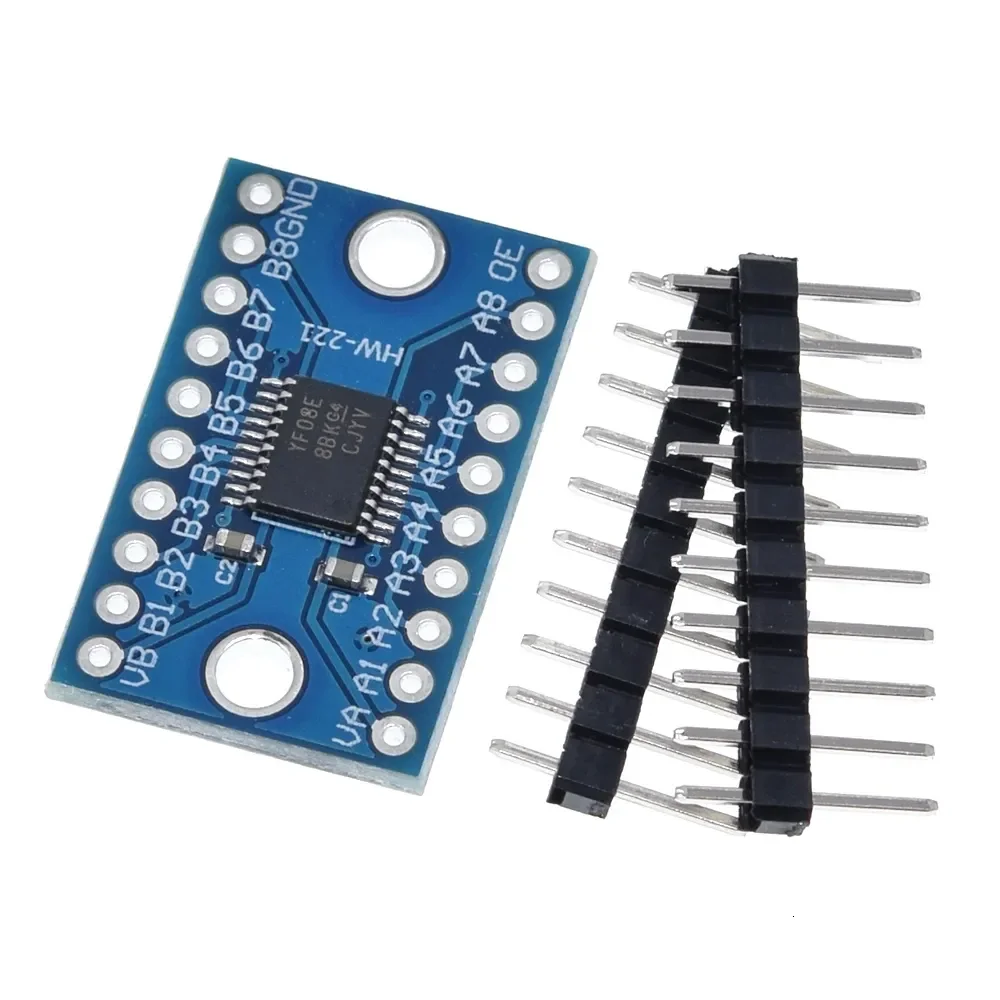

Convertidor de Nivel Lógico 8 Canales TXS0108E Bidireccional

Este módulo convertidor de nivel lógico de 8 canales, basado en el circuito integrado TXS0108E, es la solución ideal para conectar dispositivos que operan con diferentes voltajes, como microcontroladores de 3.3 V (ESP32, Raspberry Pi) y periféricos de 5 V (Arduino UNO).

Su principal ventaja es la detección automática de la dirección de la señal, lo que lo hace totalmente bidireccional sin necesidad de un pin de control.

Esto simplifica enormemente la conexión de buses de comunicación como I2C, SPI o UART.

La placa requiere alimentación en ambos puertos de voltaje (VCCA y VCCB), donde VCCA debe ser siempre el voltaje más bajo.

Es compatible con conversiones comunes como 5 V a 3.3 V, 3.3 V a 1.8 V y 5 V a 1.8 V.

Para un funcionamiento correcto, el pin de habilitación (OE) debe estar en estado alto (conectado a VCCA). Si se conecta a GND, los canales entrarán en un estado de alta impedancia (Hi-Z).

Se recomienda usar una resistencia de pull-down en el pin OE para asegurar un estado seguro durante el arranque del sistema.

Contenido del paquete

• 1x Módulo Convertidor de Nivel Lógico TXS0108E 8 Canales 3.3 V / 5 V Bidireccional
• 2x Tira de pines macho
