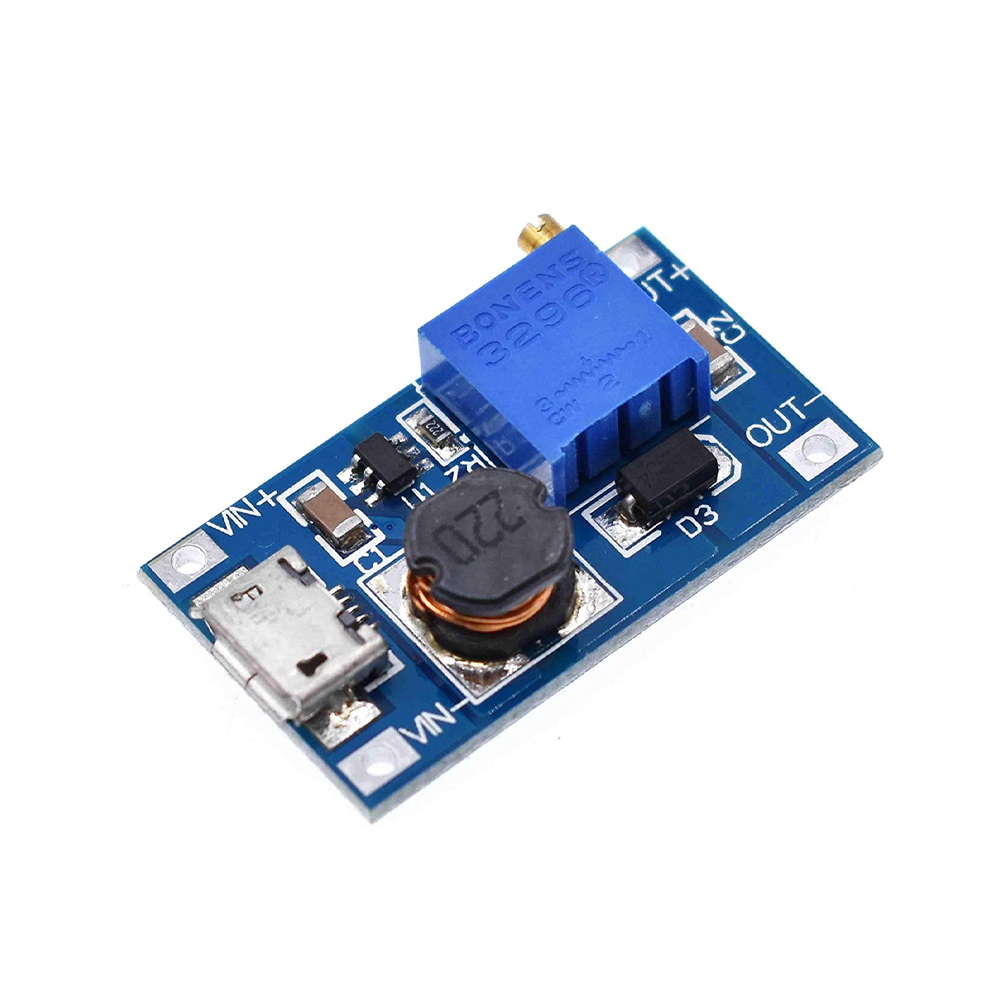

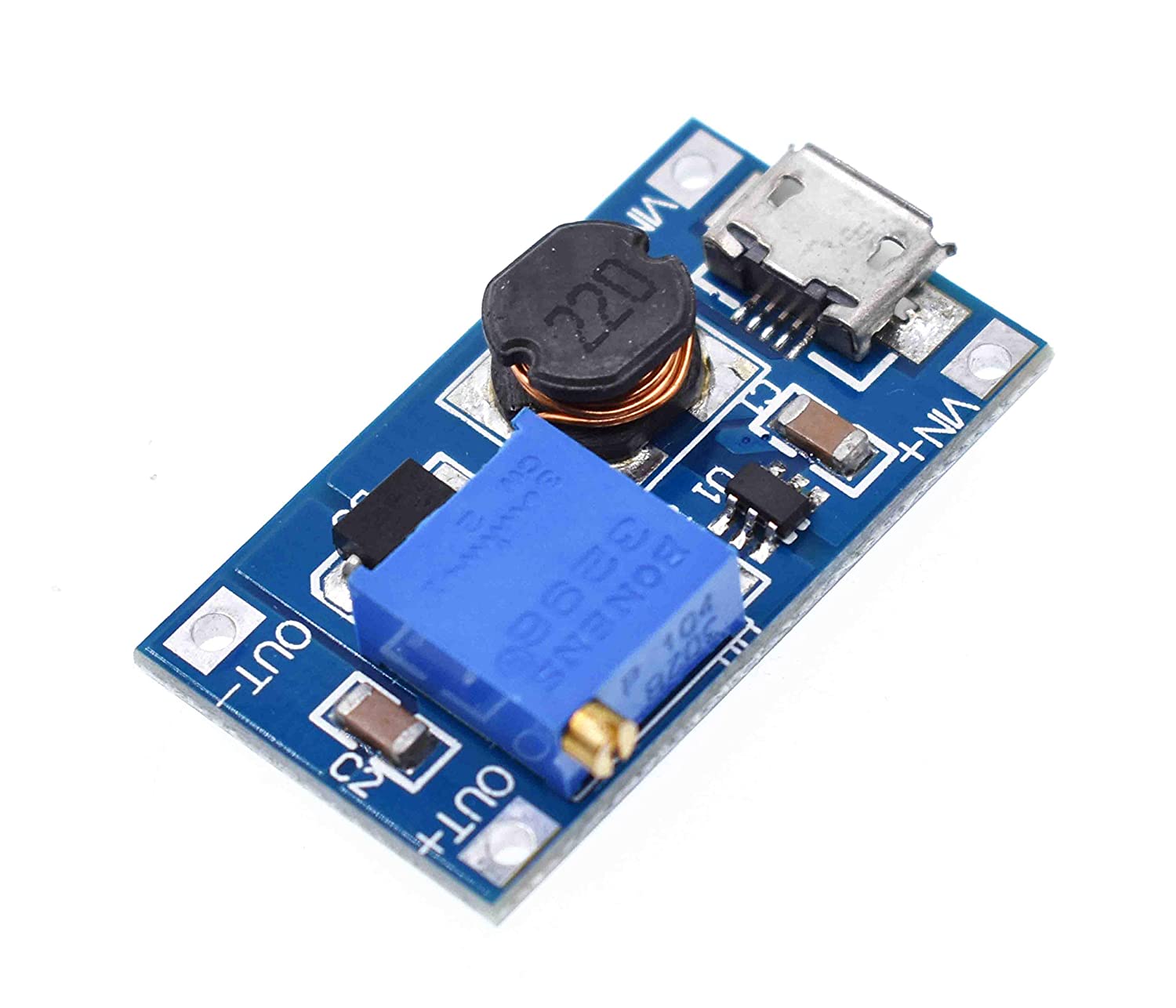

Módulo MT3608 Micro USB 2A Booster DC-DC 2/24V to 5/9/12/28V tensión ajustable Arduino

1,95

Convertidor DC a DC step-up con rangos de conversión de 2-24V a 5-28V. Trabaja con una corriente max. de 2A. Es un módulo de regulación de voltaje basado en el módulo MT3608

Hay existencias

Convertidor DC a DC step-up con rangos de conversión de 2-24V a 5-28V.
Trabaja con una corriente max. de 2A. Es un módulo de regulación de voltaje basado en el módulo MT3608

Precauciones

1) Este módulo es un módulo de refuerzo, el voltaje de salida debe ser mayor que el voltaje de entrada
2) La corriente de salida de corriente máxima no supera los 2A
3) Cuando el voltaje de salida del módulo no se puede ajustar y siempre es igual al voltaje de entrada, gire el potenciómetro en sentido antihorario durante más de 10 vueltas y luego use el módulo para ajustar el voltaje normalmente.

Método de ajuste de voltaje: el potenciómetro mira hacia el pecho, en sentido antihorario para aumentar el voltaje.

Cuando el voltaje de salida del módulo no se puede ajustar, el voltaje de salida es siempre igual al voltaje de entrada, ajuste el potenciómetro en sentido antihorario 20 vueltas o más. (Deje el potenciómetro contra su pecho, gire en sentido antihorario para aumentar)

¿Qué es un regulador Step Up Mt3608?

El regulador (Step Up o Boost) Mt3608 es un dispositivo electrónico que permite la regulación o conversión de voltaje de corriente directa “DC” a otro voltaje “DC” con una alta eficiencia de conversión y excelente regulación de línea y bajo voltaje de rizado.

Puede tomar voltajes de entrada tan bajos como 2V y aumentar la salida hasta 28V.

Puede suministrar voltaje a través del micro USB.

Este módulo tiene un trimpot multivuelta (potenciómetro) para ajustar el voltaje de salida.

Dado que el trimpot tiene 25 vueltas de ajuste, puede ajustar fácilmente la salida del módulo exactamente al voltaje que necesites, pero la corriente de salida sera menor en comparación con la corriente de entrada.

Como se trata de un convertidor elevador, el voltaje de salida debe ser mayor que el voltaje de entrada suministrado.

¿Cómo funciona un regulador Step Up Mt3608?

El MT3608 tiene como función entregar un voltaje de salida constante superior al voltaje de entrada frente a variaciones del voltaje de entrada o de carga.

Soporta corrientes de salida de hasta 2A, voltaje de entrada entre 2V a 24V y voltaje de salida entre 5V a 28V.

El voltaje de salida es ajustable mediante el potenciómetro multivuelta que viene integrado en el mismo modulo.

Este modulo MT3608 con micro usb incluye bloqueo por bajo voltaje, limitación de corriente y protección contra sobrecarga térmica.

Características

Tipo Regulador de voltaje Step-Up
Serie Mt3608

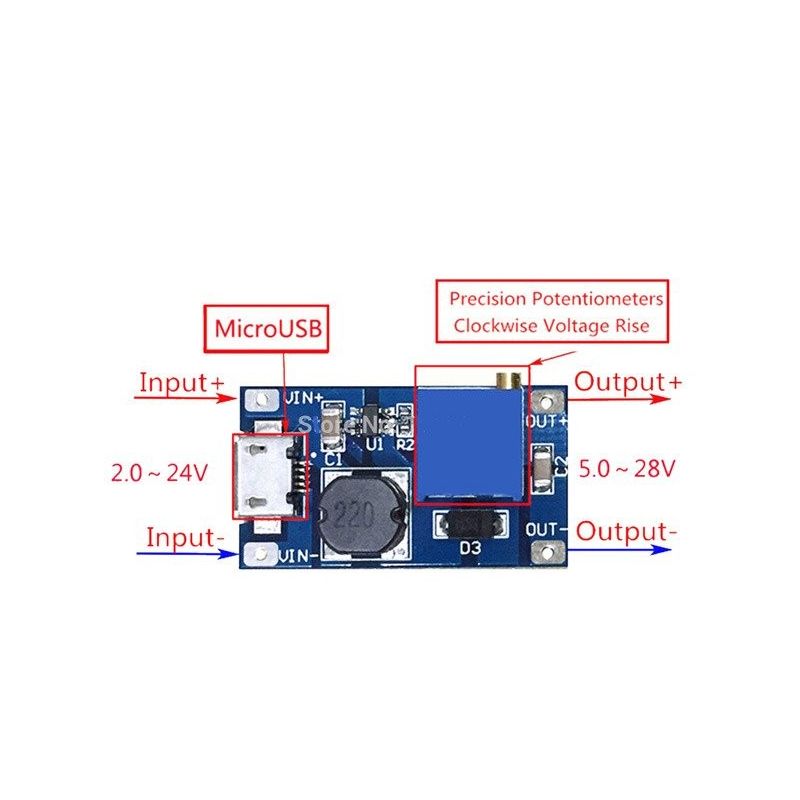

Pines 4 (VIN-, VIN+, OUT- y OUT+)
Corriente de salida 2A máx. (Se recomienda usar un disipador para corrientes mayores a 1.5A)
Voltaje de entrada 2V a 24V DC
Voltaje de salida 5V a 28V DC (Regulable por trimmer y recomendado usar dentro de 26V)
Eficiencia > 93% (la eficiencia está relacionada con la diferencia de presión entre la entrada y la salida)
Frecuencia de Trabajo 1.2MHz
Corto circuito – Protección No
Protección limitadora de corriente Si (4A)
Protección frente a inversión de polaridad No
Temperatura de Funcionamiento -45°C a +85°C
Tamaño 30 mm * 17 mm * 14 mm (largo * ancho * alto )

Contenido del paquete

  • 1 x Módulo MT3608 Micro USB 2A Booster DC-DC 2/24V to 5/9/12/28V tensión ajustable Arduino
