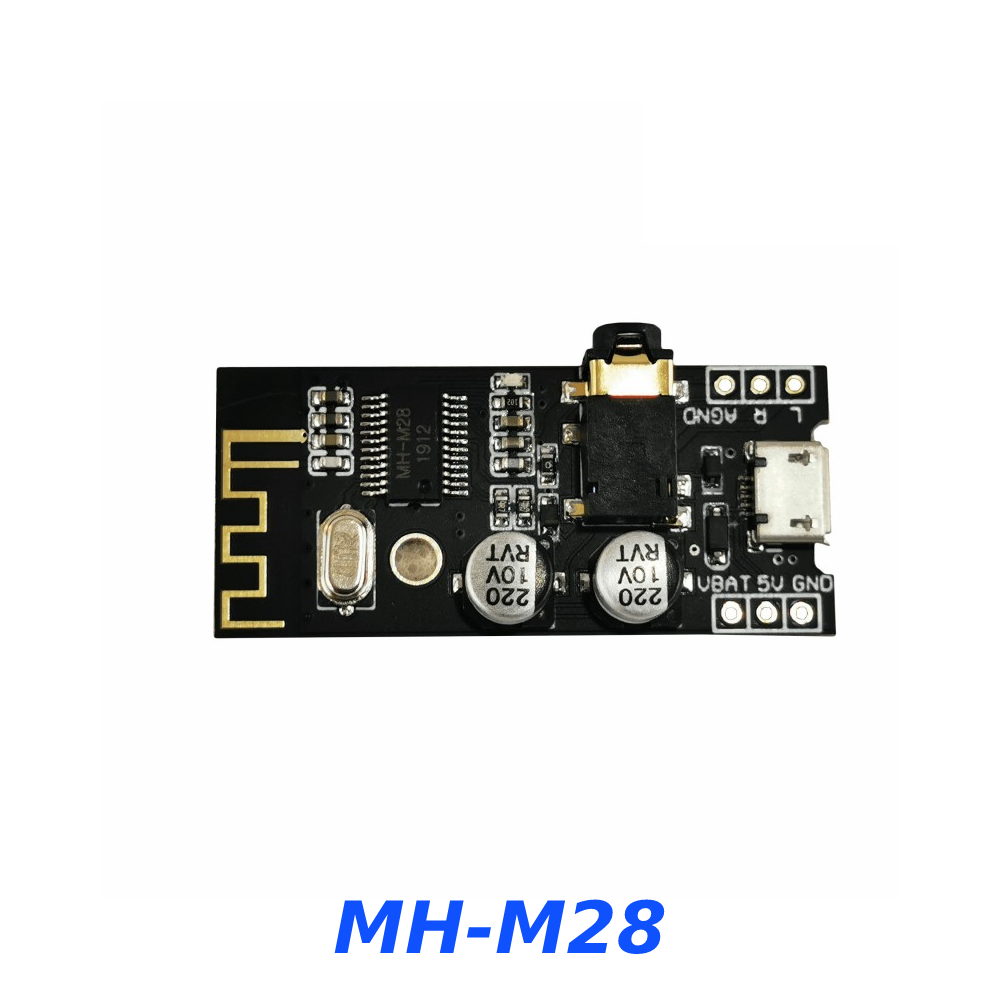

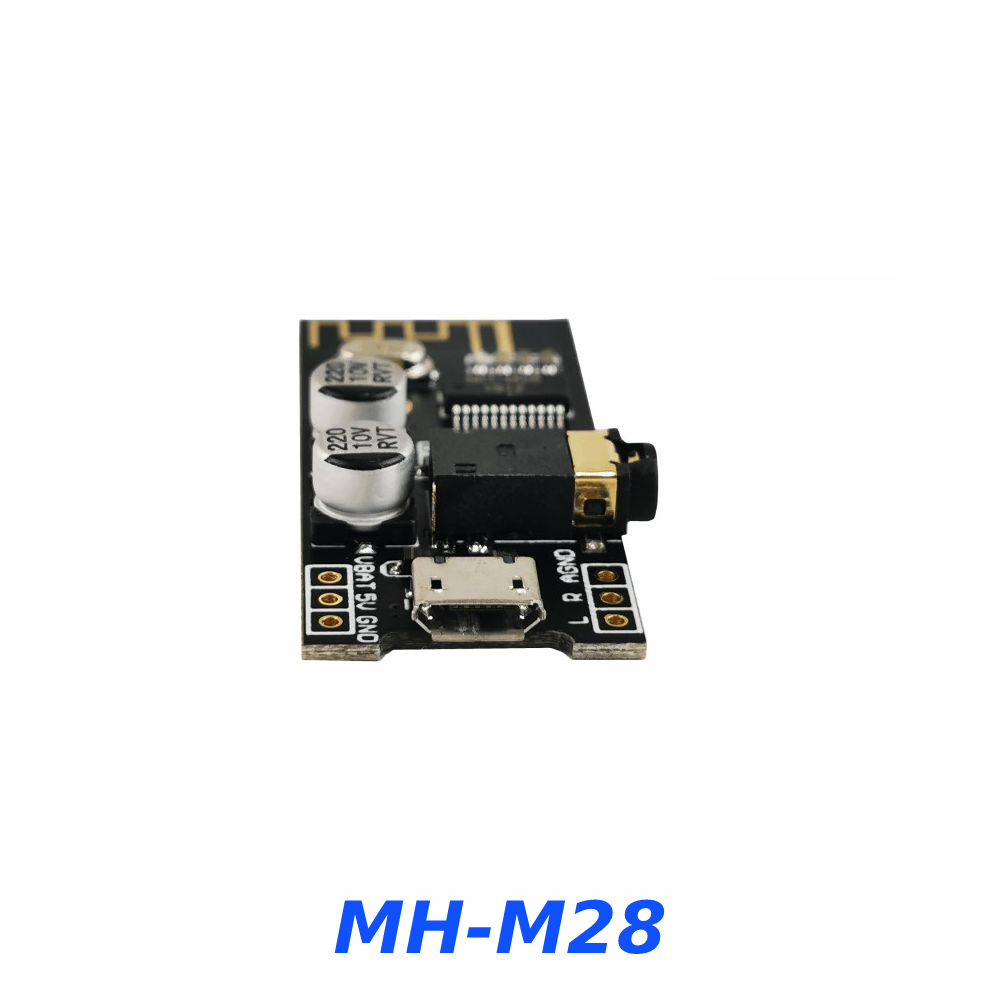

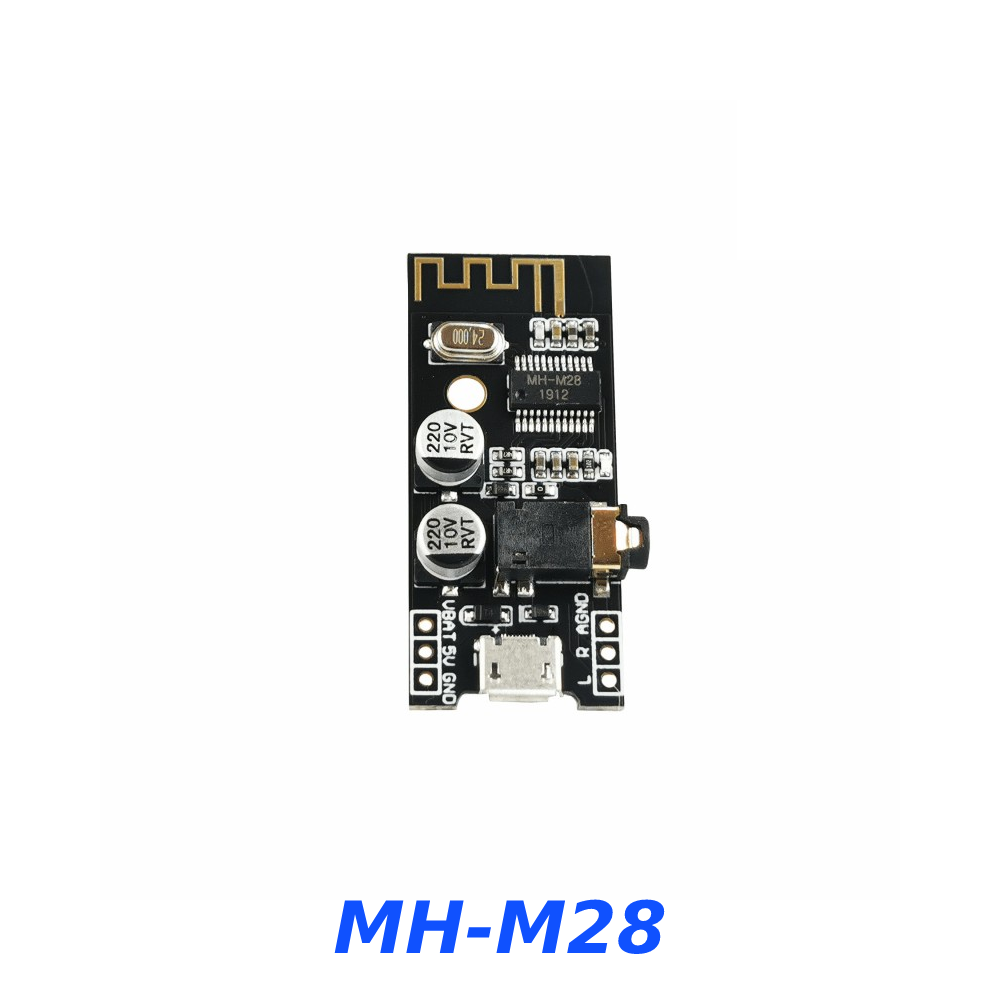

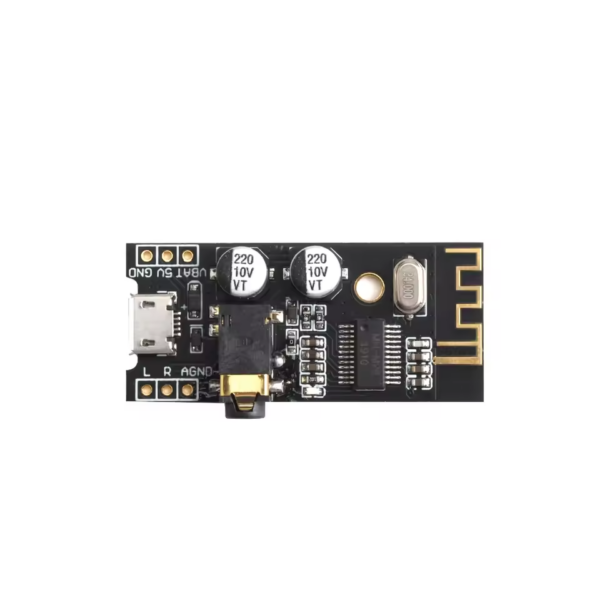

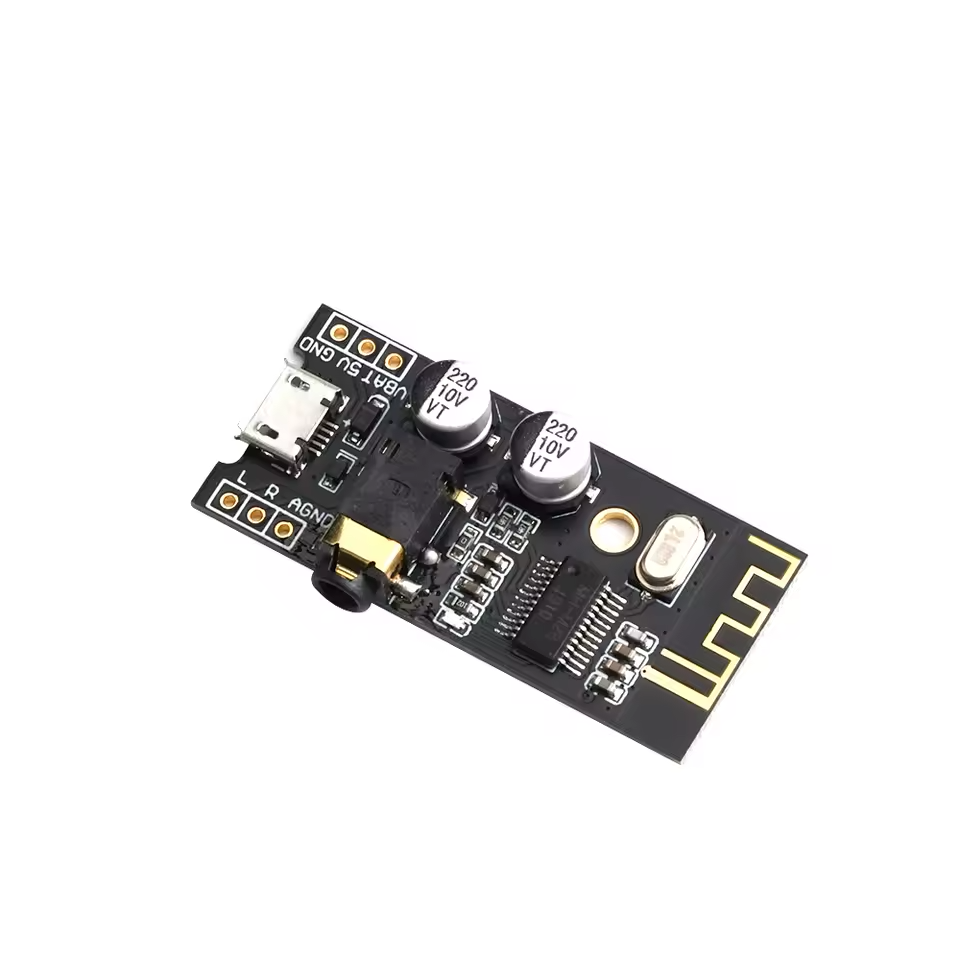

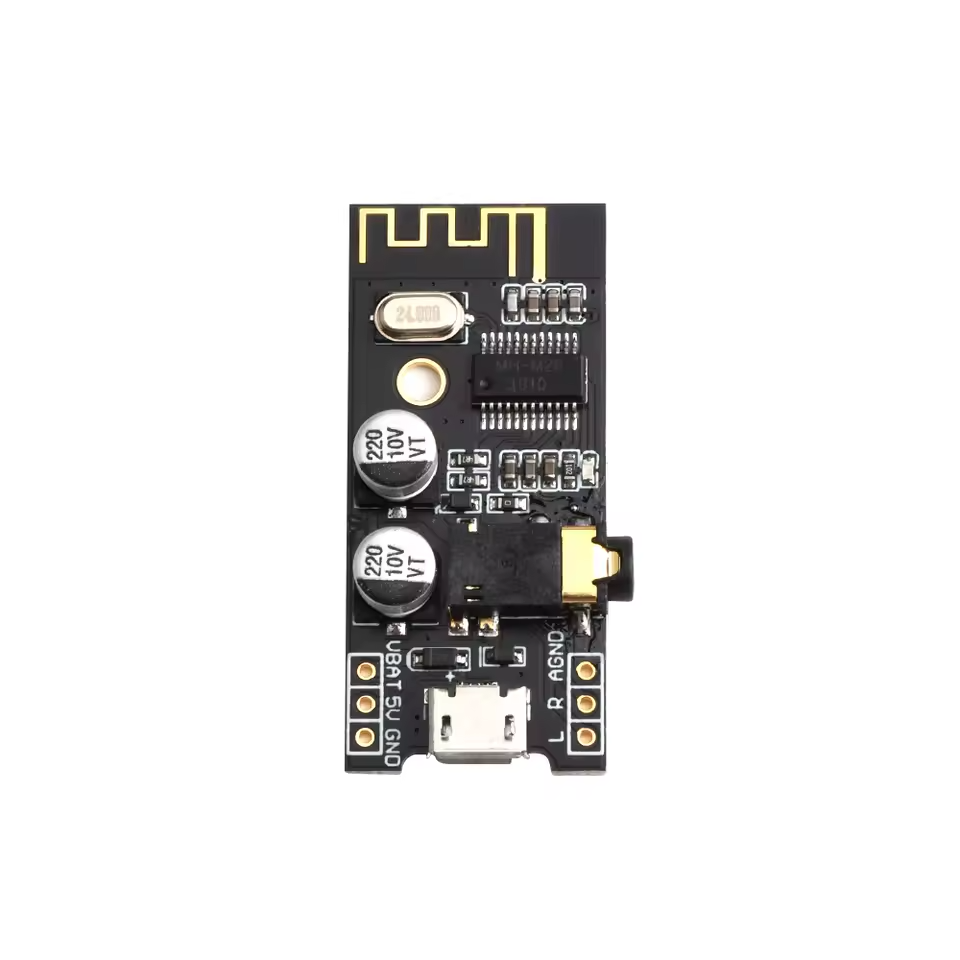

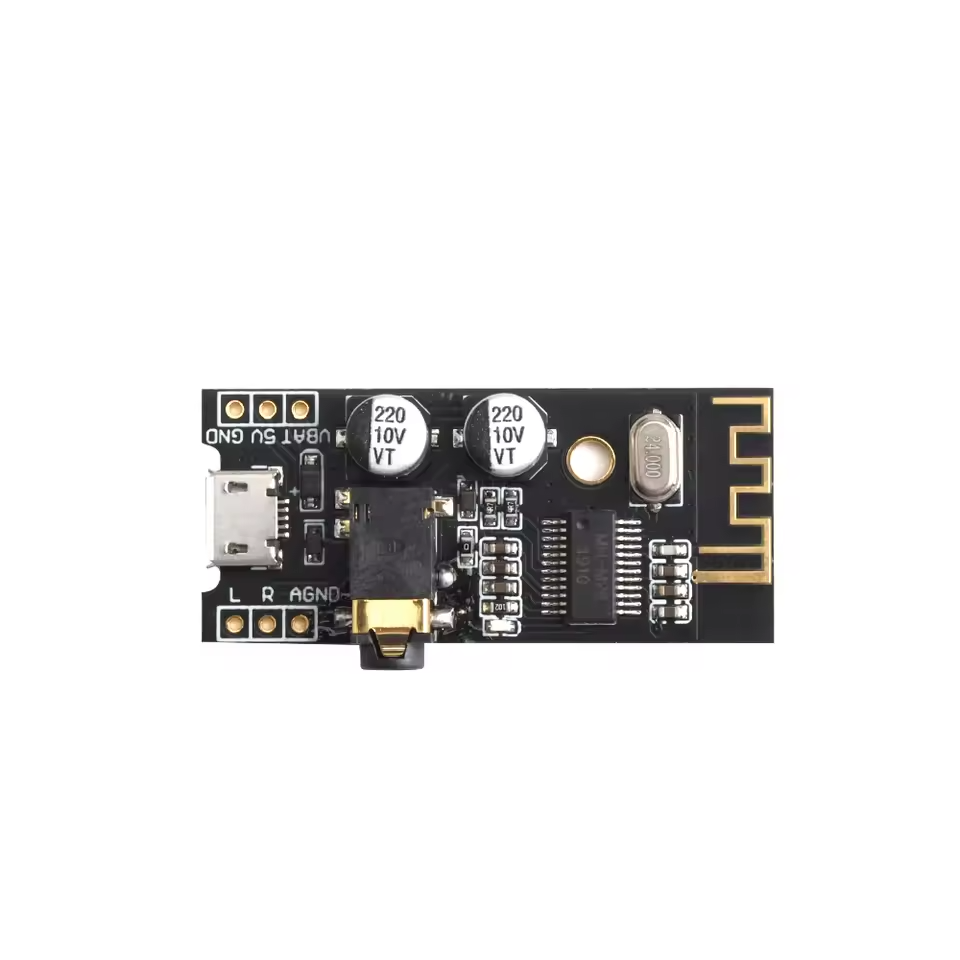

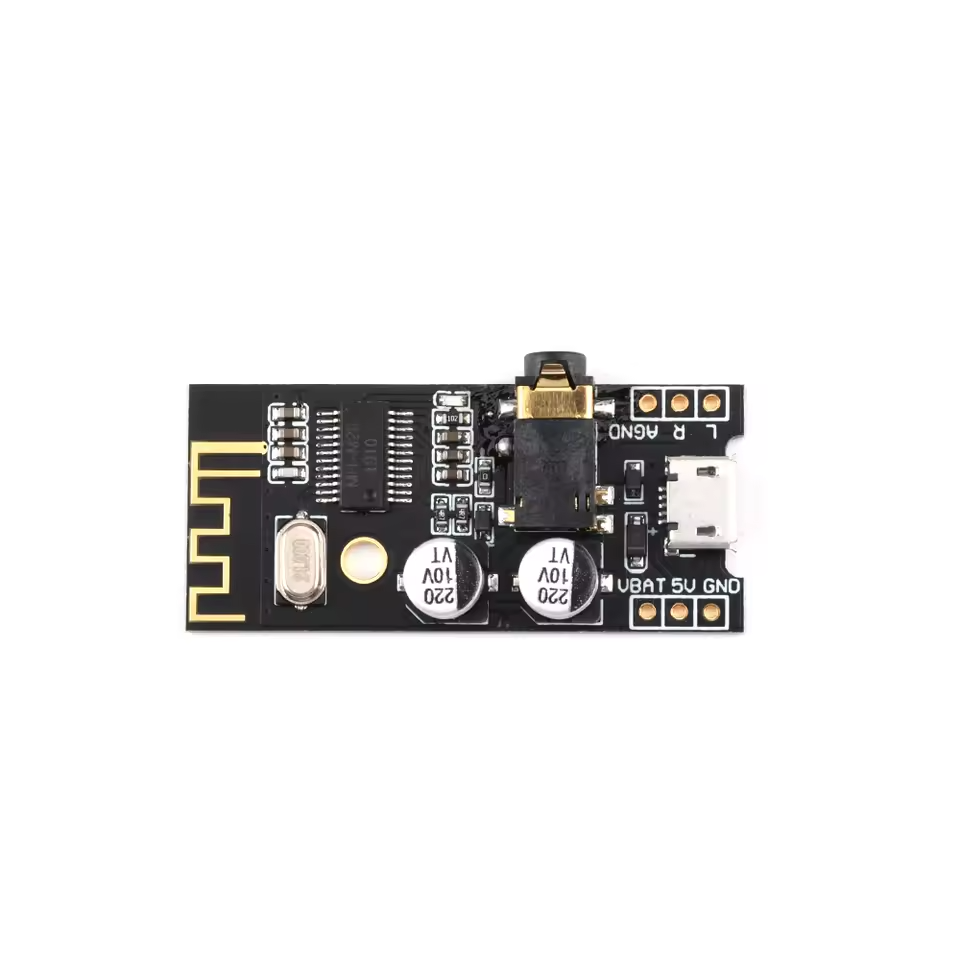

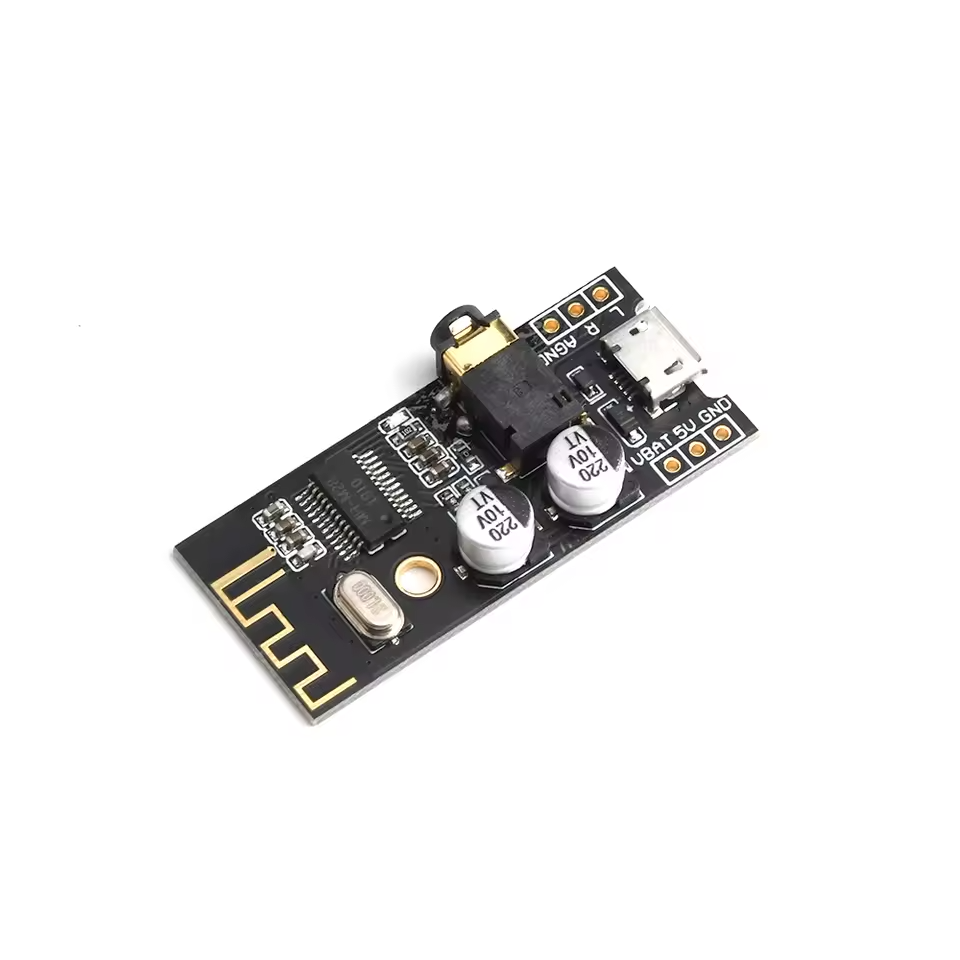

Modulo Inalambrico Receptor De Audio Bluetooth MP3 MH-M28 HIFI BLT 4.2 Estereo

4,99

Este producto MH-M28 es una solución de diseño Bluetooth de baja potencia, compatible con la última transmisión Bluetooth 4.2, reproducción estéreo de dos canales sin pérdidas, conexión Bluetooth después de que el módulo está conectado a Bluetooth, muy conveniente. En un entorno abierto, la distancia de conexión Bluetooth puede ser de hasta 20 metros.

Hay existencias

Este producto MH-M28 es una solución de diseño Bluetooth de baja potencia, compatible con la última transmisión Bluetooth 4.2, reproducción estéreo de dos canales sin pérdidas, conexión Bluetooth después de que el módulo está conectado a Bluetooth, muy conveniente. En un entorno abierto, la distancia de conexión Bluetooth puede ser de hasta 20 metros.

Ampliamente utilizado en una variedad de recepción de audio Bluetooth, una variedad de proyectos de audio de DIY.

Cuando hay ruido durante la reproducción, el módulo de audio Bluetooth tiene un requisito de potencia muy alto, lo que afectará la calidad del audio.

Se recomienda utilizar una fuente de alimentación regulada lineal. Si está utilizando una fuente de alimentación conmutada CC-CC (como un cargador de teléfono móvil), se recomienda agregar un circuito de filtro LC

1. Fuente de alimentación:

Puede utilizar directamente el cable MICRO USB Android de 5 V para una fuente de alimentación directa, o también puede conectar una fuente de alimentación de 5 V o una batería de litio de 3,7 V (como se muestra arriba). Tenga en cuenta que las interfaces de la fuente de alimentación de 5 V y 3,7 V son diferentes. El voltaje de 5 V está conectado a 5 V y GND, y la batería de litio de 3,7 V está conectada a VBAT y GND.

2. Salida de audio:

El auricular se puede conectar directamente a la interfaz de audio de 3,5 mm, o se puede conectar para la entrada de audio de la placa del amplificador de potencia (la interfaz L / R / AGND se puede conectar directamente como se muestra).

Explicación de uso:

1. Este producto emite señales de audio a través de Bluetooth. Debe estar conectado a la placa del amplificador de potencia para usarlo. No puede conducir directamente la salida de audio a los auriculares.

2. Las señales de audio de los canales izquierdo y derecho están conectadas respectivamente a los canales izquierdo y derecho de la placa del amplificador de potencia, y la señal de tierra del audio está conectada al GND de la placa. No puede conectar los canales izquierdo y derecho juntos. Si solo necesita mono, simplemente conecte el canal izquierdo o el canal derecho.

3. Se produce ruido o sonido actual durante la reproducción. La parte de la fuente de alimentación se agrega al circuito del filtro LC, o ambos extremos de la fuente de alimentación están conectados con un condensador grande (al menos 10 uf, cuanto más grande, mejor). Se recomienda que el Bluetooth y la placa del amplificador de potencia se alimenten por separado para aislar la tierra de Bluetooth y la tierra del amplificador.

4. Una vez que se enciende el módulo, si no se puede conectar a Bluetooth. Compruebe si el voltaje de la fuente de alimentación está dentro del rango normal o si la fuente de alimentación es estable. Si la fuente de alimentación es normal, elimine de su lista de dispositivos agregados este modulo Bluetooth y luego busquelo nuevamente. Tenga en cuenta que puede buscar el dispositivo bluetooth, si la luz indicadora del modulo se encuentra parpadeando rápidamente.

5, Si el módulo no puede buscar ser encontrado o hay un bloqueo en el proceso de reproducción de Bluetooth. Verifique si hay dispositivos de transmisión inalámbrica a su alrededor que estén perturbado las señales y trate de alejar el dispositivo de estos dispositivos.

6. Una vez que el teléfono móvil está conectado al MH-M18, no hay sonido o el altavoz del teléfono móvil emite un sonido. Vuelva a encender y vuelva a conectar Bluetooth. Compruebe si la reproducción multimedia en la configuración de Bluetooth del teléfono móvil está activada.

Nota:

Después de recibir la placa, primero encienda el módulo para ver si la luz indicadora parpadea normalmente. Después de conectarlo, verifique cuidadosamente si el cableado es correcto y luego suministre energía para evitar que se dañe módulo. Dado que este producto es una placa desnuda con componentes expuestos en la placa, tenga cuidado de no tocar los componentes de la placa durante el uso. Especialmente cuando el clima es seco, tocar los componentes con la mano puede causar que la electricidad estática dañe el chip.

Características

Modelo MH-M28
Cantidad 1 unidad

Especificaciones

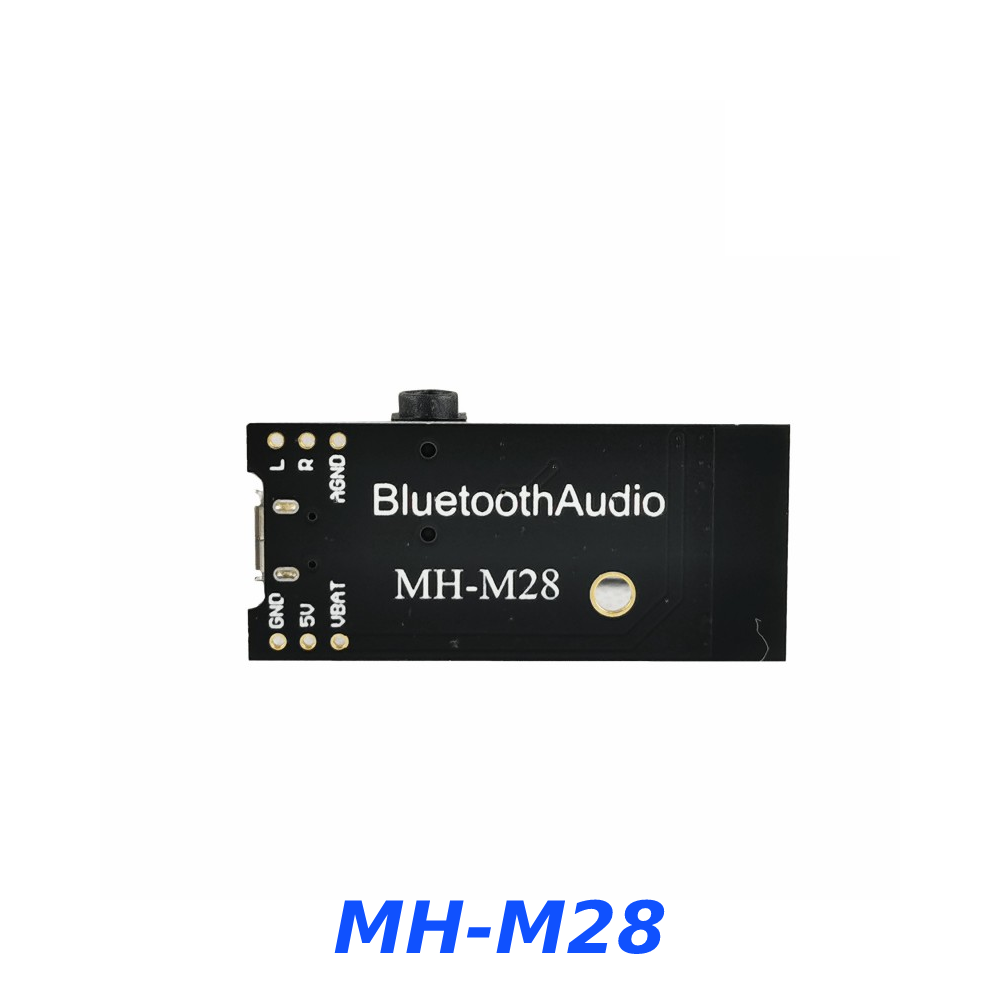

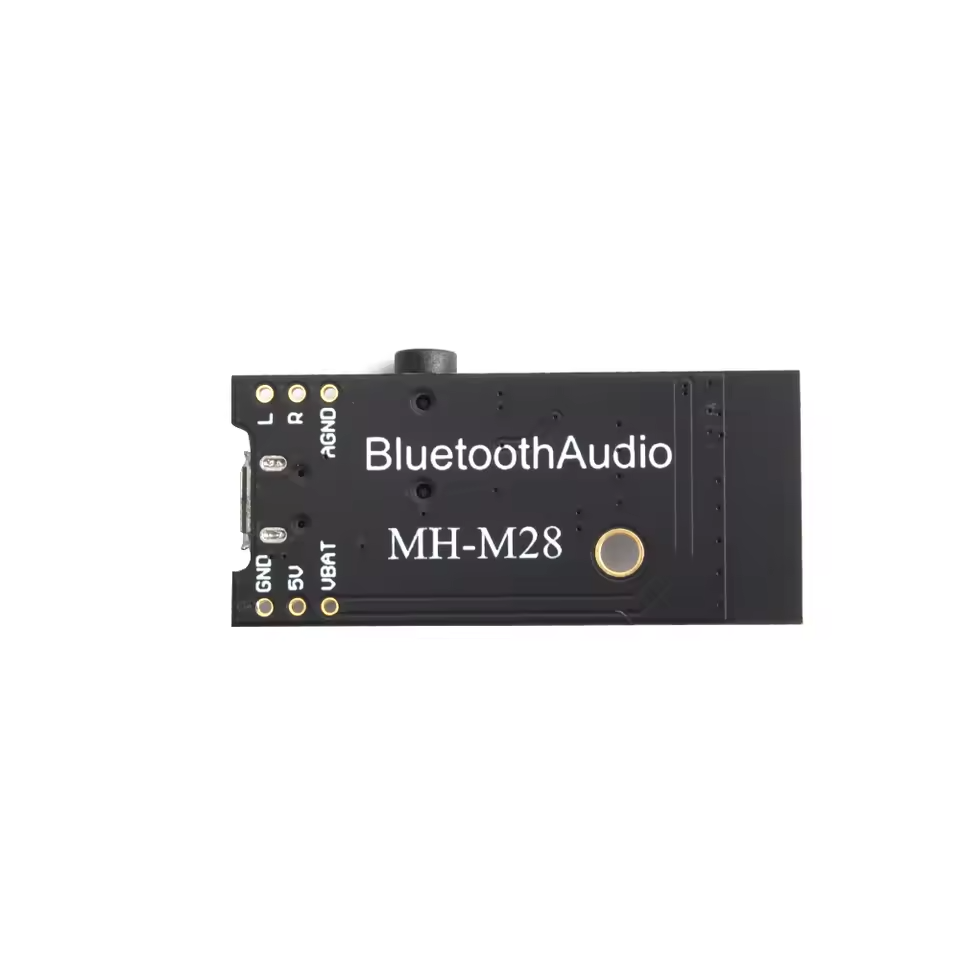

Conexion
1 5V Power +5v
2 GND Negativo (tierra)
3 VBAT Lithium battery positive 3.7-4.2V
4 L Left channel output
5 R Right channel output
6 AGND Audio ground

Contenido del paquete

  • 1 x Modulo Inalambrico Receptor De Audio Bluetooth MP3 MH-M18 HIFI BLT 4.2 Estereo
