Modulo Inalambrico Receptor De Audio Bluetooth MP3 MH-M18 HIFI BLT 4.2 Estereo

3,99

Este producto MH-M18 es una solución de diseño Bluetooth de baja potencia, compatible con la última transmisión Bluetooth 4.2, reproducción estéreo de dos canales sin pérdidas.

Hay existencias

Este producto MH-M18 es una solución de diseño Bluetooth de baja potencia, compatible con la última transmisión Bluetooth 4.2, reproducción estéreo de dos canales sin pérdidas.

En un entorno abierto, la distancia de conexión Bluetooth puede ser de hasta 20 metros.

Ampliamente utilizado en una variedad de recepción de audio Bluetooth, una variedad de proyectos de audio de DIY.

Cuando hay ruido durante la reproducción, el módulo de audio Bluetooth tiene un requisito de potencia muy alto, lo que afectará la calidad del audio. Se recomienda utilizar una fuente de alimentación regulada lineal. Si está utilizando una fuente de alimentación conmutada CC-CC (como un cargador de teléfono móvil), se recomienda agregar un circuito de filtro LC

Explicación de uso:

1. Este producto emite señales de audio a través de Bluetooth. Debe estar conectado a la placa del amplificador de potencia para usarlo. No puede conducir directamente la salida de audio a los auriculares.

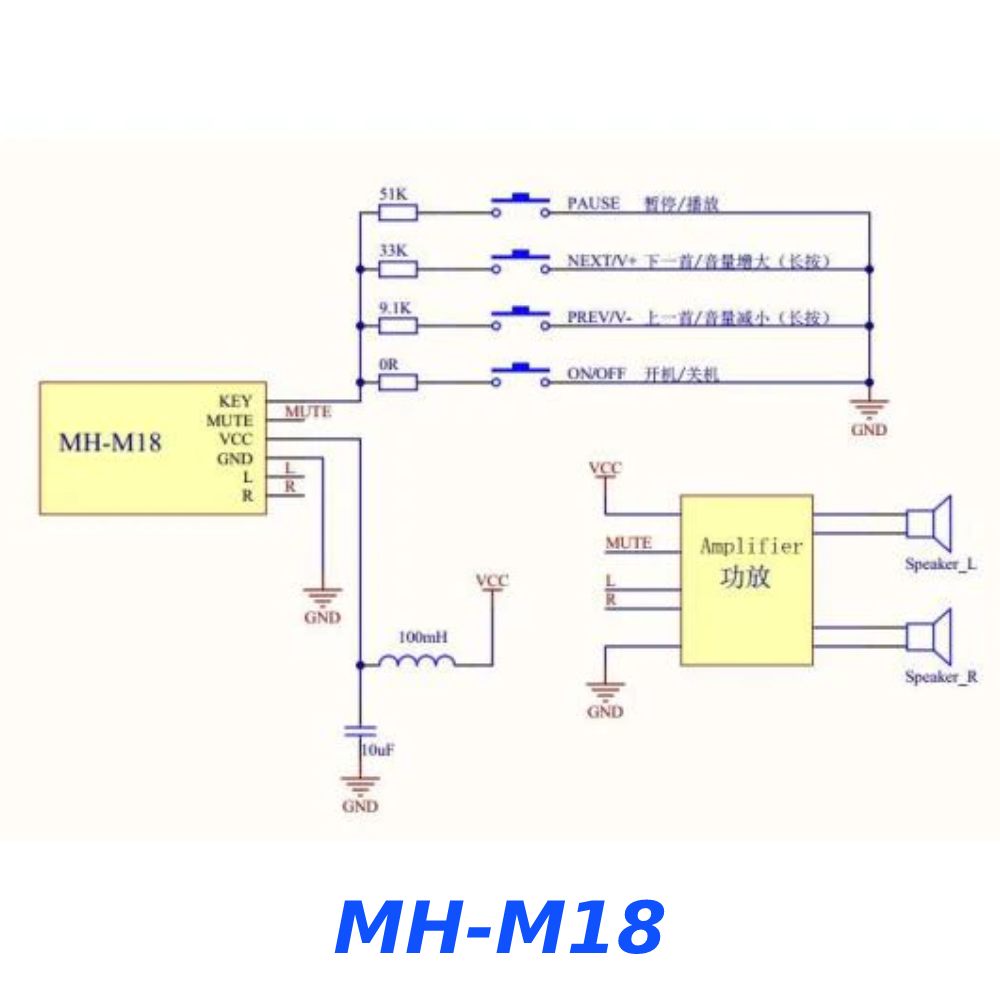

2. Las señales de audio de los canales izquierdo y derecho están conectadas respectivamente a los canales izquierdo y derecho de la placa del amplificador de potencia, y la señal de tierra del audio está conectada al GND de la placa. No puede conectar los canales izquierdo y derecho juntos. Si solo necesita mono, simplemente conecte el canal izquierdo o el canal derecho.

3. Se produce ruido o sonido actual durante la reproducción. La parte de la fuente de alimentación se agrega al circuito del filtro LC, o ambos extremos de la fuente de alimentación están conectados con un condensador grande (al menos 10 uf, cuanto más grande, mejor). Se recomienda que el Bluetooth y la placa del amplificador de potencia se alimenten por separado para aislar la tierra de Bluetooth y la tierra del amplificador.

4. Una vez que se enciende el módulo, si no se puede conectar a Bluetooth. Compruebe si el voltaje de la fuente de alimentación está dentro del rango normal o si la fuente de alimentación es estable. Si la fuente de alimentación es normal, elimine de su lista de dispositivos agregados este modulo Bluetooth y luego busquelo nuevamente. Tenga en cuenta que puede buscar el dispositivo bluetooth, si la luz indicadora del modulo se encuentra parpadeando rápidamente.

5, Si el módulo no puede buscar ser encontrado o hay un bloqueo en el proceso de reproducción de Bluetooth. Verifique si hay dispositivos de transmisión inalámbrica a su alrededor que estén perturbado las señales y trate de alejar el dispositivo de estos dispositivos.

6. Una vez que el teléfono móvil está conectado al MH-M18, no hay sonido o el altavoz del teléfono móvil emite un sonido. Vuelva a encender y vuelva a conectar Bluetooth. Compruebe si la reproducción multimedia en la configuración de Bluetooth del teléfono móvil está activada.

Nota:

Después de recibir la placa, primero encienda el módulo para ver si la luz indicadora parpadea normalmente. Después de conectarlo, verifique cuidadosamente si el cableado es correcto y luego suministre energía para evitar que se dañe módulo. Dado que este producto es una placa desnuda con componentes expuestos en la placa, tenga cuidado de no tocar los componentes de la placa durante el uso. Especialmente cuando el clima es seco, tocar los componentes con la mano puede causar que la electricidad estática dañe el chip.

Nota 2

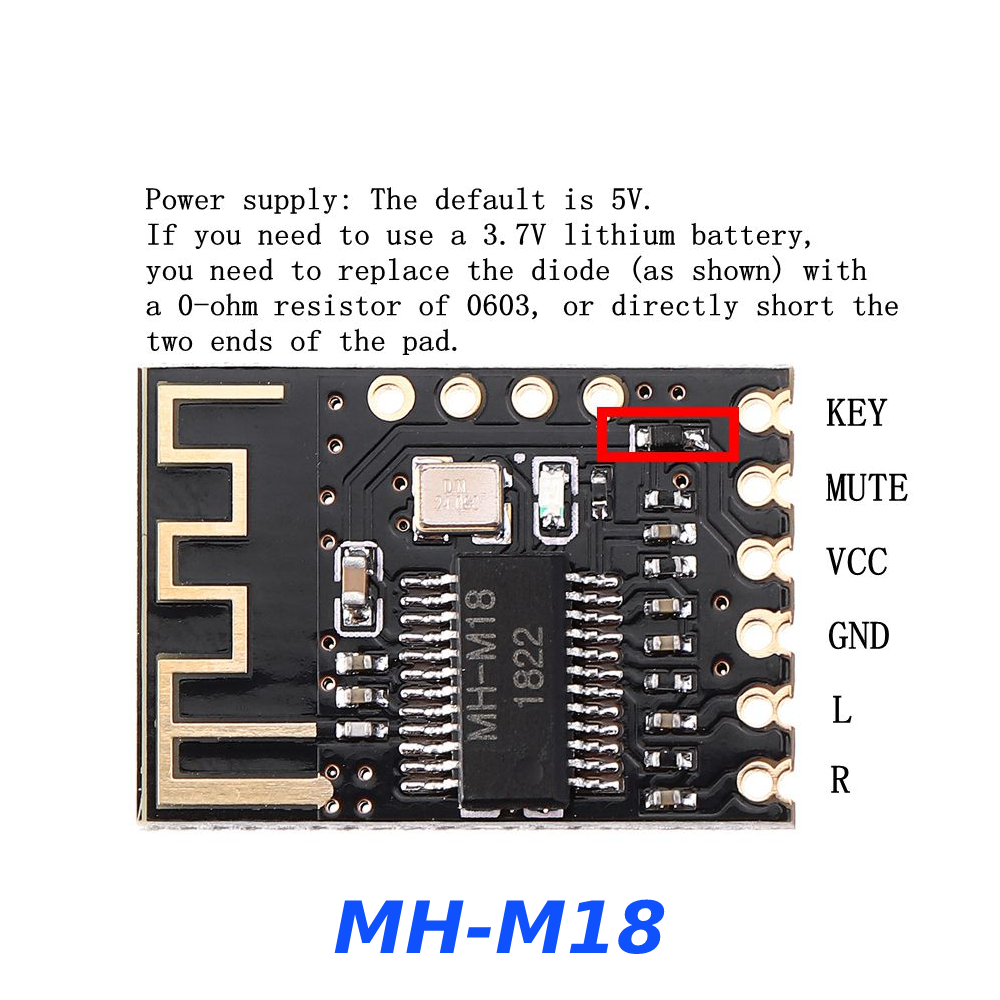

1. Fuente de alimentación: el valor predeterminado es 5V. Si necesita usar una batería de litio de 3,7 V, debe reemplazar el diodo (como se muestra) con una resistencia de 0 ohmios de 0603, o cortar directamente los dos extremos de la almohadilla. Si usa la energía de la batería, preste atención a la batería para agregar una placa protectora, hay protección de bajo voltaje para desconectar.

Características

Especificaciones

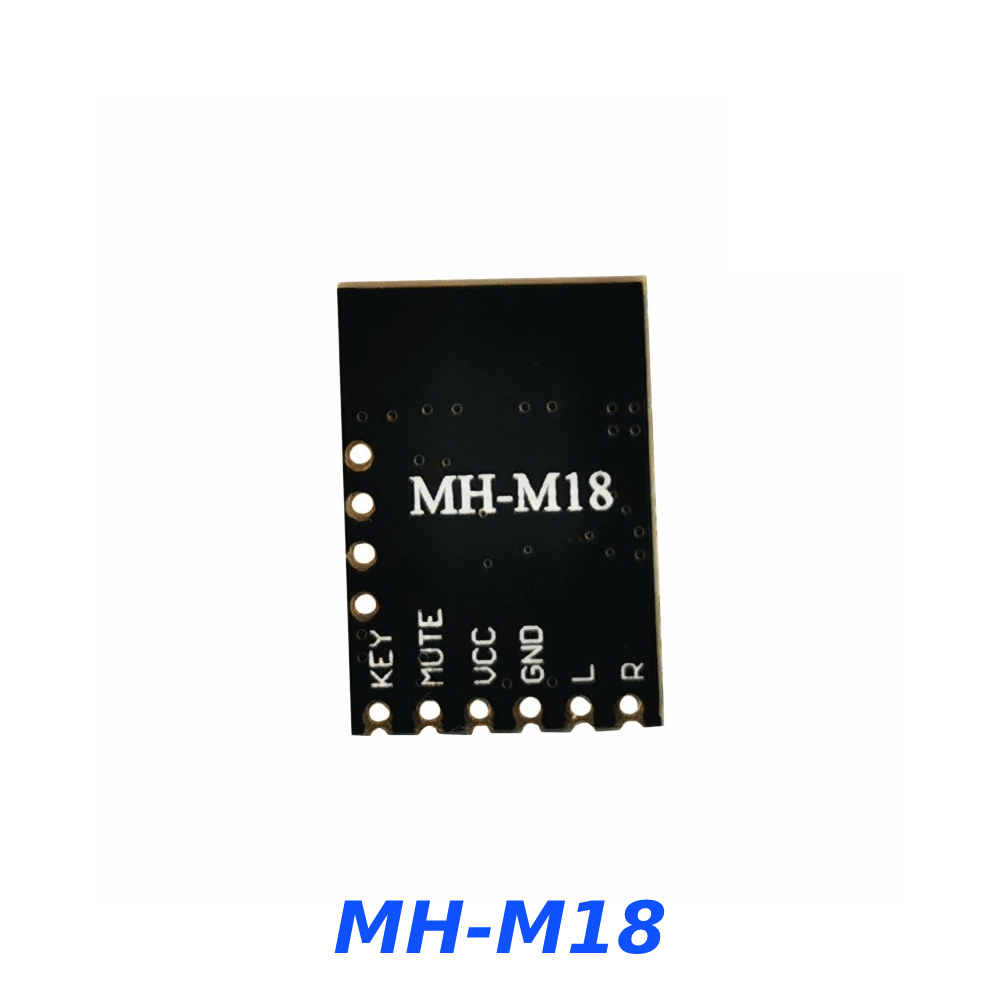

Descripción de las funciones de los pines
1 -Terminal de control de 1 botón
2 -MUTE Mute terminal de control (salida de alto nivel 3.3V cuando silencia, salida de bajo nivel durante la reproducción)
3 -VCC Fuente de alimentación positiva 5V (la fuente de alimentación de la batería de litio de 3.7V requiere diodo de cortocircuito)
4-GND Tierra de señal de audio / negativo de potencia
5 -L Salida de canal izquierdo
6 -R Función de salida del canal derecho

Contenido del paquete

  • 1 x Modulo Inalambrico Receptor De Audio Bluetooth MP3 MH-M18 HIFI BLT 4.2 Estereo
