Descripción

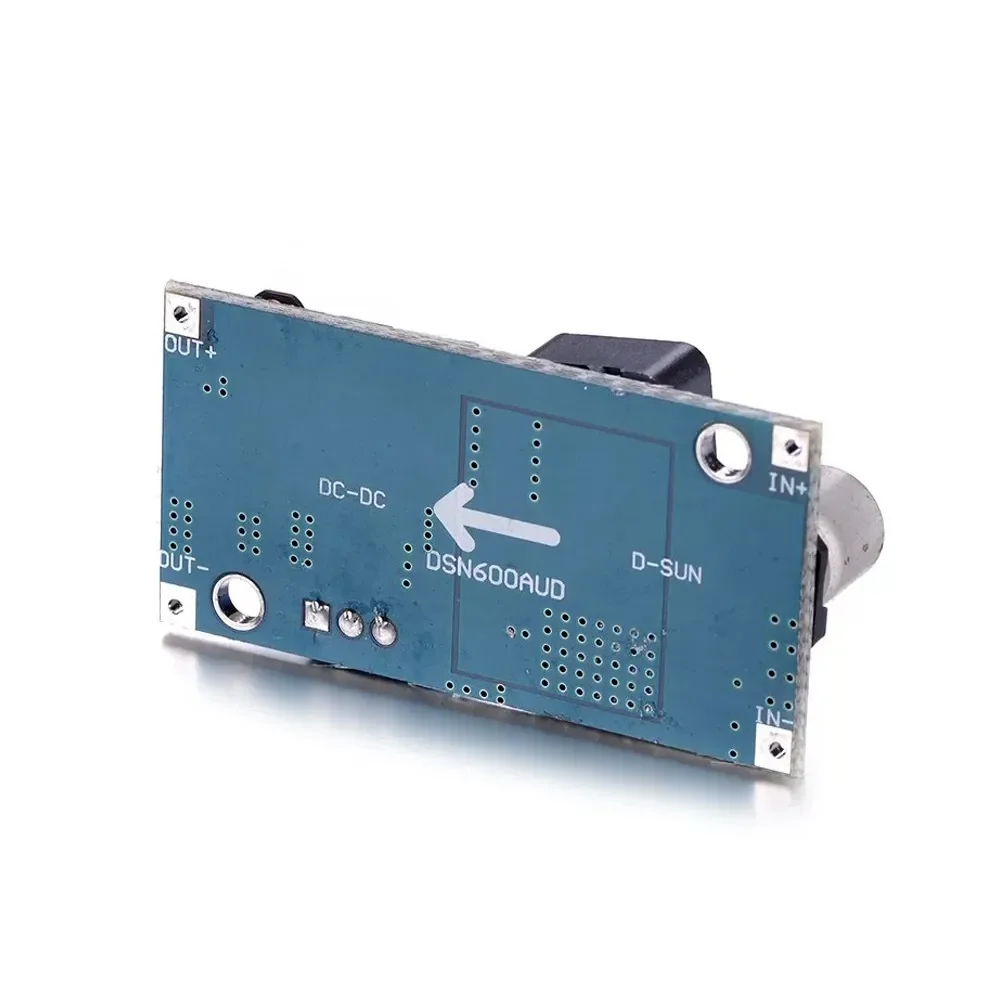

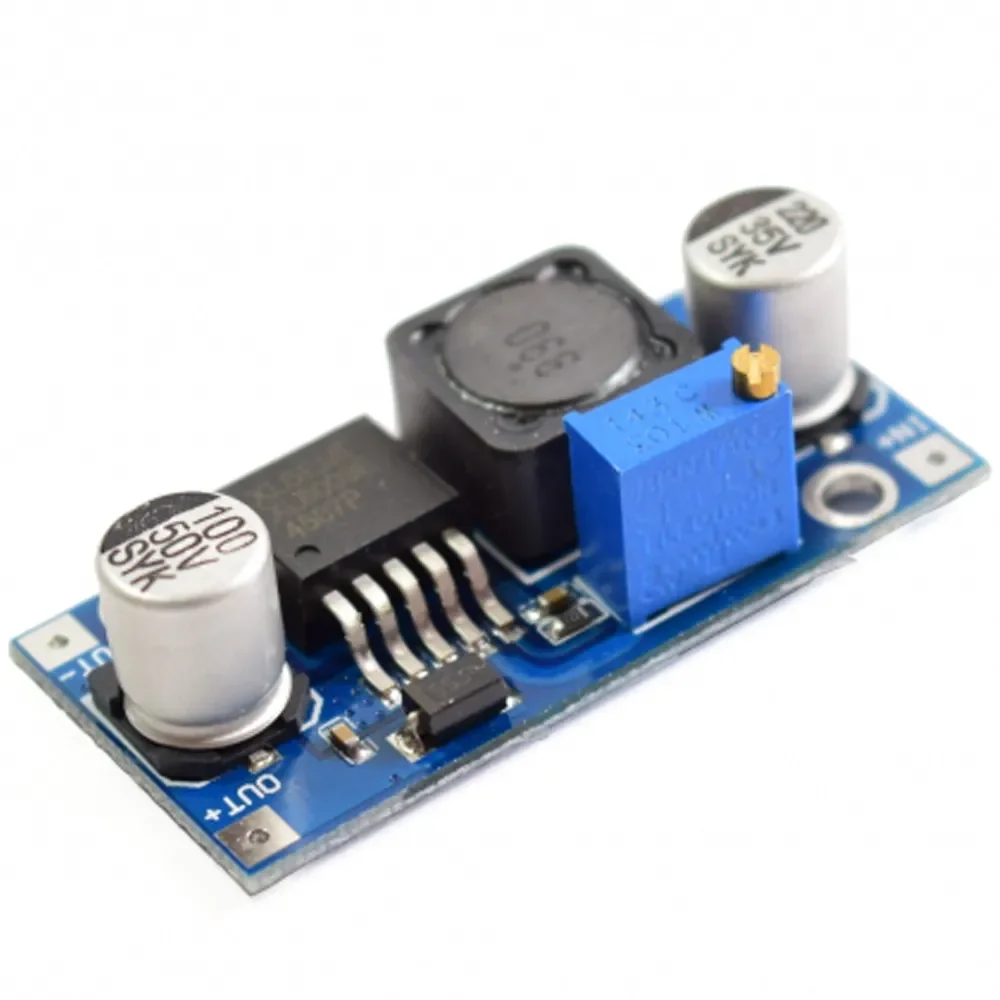

Fuente DC-DC Step Up (Eleva el voltaje de entrada respecto a la salida. Voltaje de salida entre 5V y 35V.
Es un regulador-elevador de voltaje de alto rendimiento de conmutación (BOOST). El módulo utiliza la segunda generación de la tecnología de conmutación de alta frecuencia XL6009E1 de núcleo en lugar de los chips de primera tecnología de generación de LM2577.
El módulo XL6009 tiene un rendimiento superior al módulo LM2577.
Características:
Voltaje de entrada: 3V-32V (voltaje óptimo 5V-32V)
Voltaje de salida: 5-35V Ajustable
Intensidad máxima de entrada: 4A ( se recomienda usar disipador térmico )
Intensidad máxima de salida: 3A
Eficiencia aproximada: 94%
Frecuencia de trabajo: 400KHz
Rango de temperatura trabajo: De -40 a +85 grados centígrados
Medidas: 43mm x 21mm x 14mm
Ejemplos de rendimiento:
Input 3V Output 12V 0.4A 4.8W
Input 5V Output 12V 0.8A 9.6W
Input 7.4V Output 12V 1.5A 18W
Input 12V Output 15V 2A 30W
Input 12V Output 16V 2A 32W
Input 12V Output 18V 1.6A 28.8W
Input 12V Output 19V 1.5A 28.5W
Input 12V Output 24V 1 A 24W
Vin * Iin * rendimiento = Vout * Iout
