Descripción

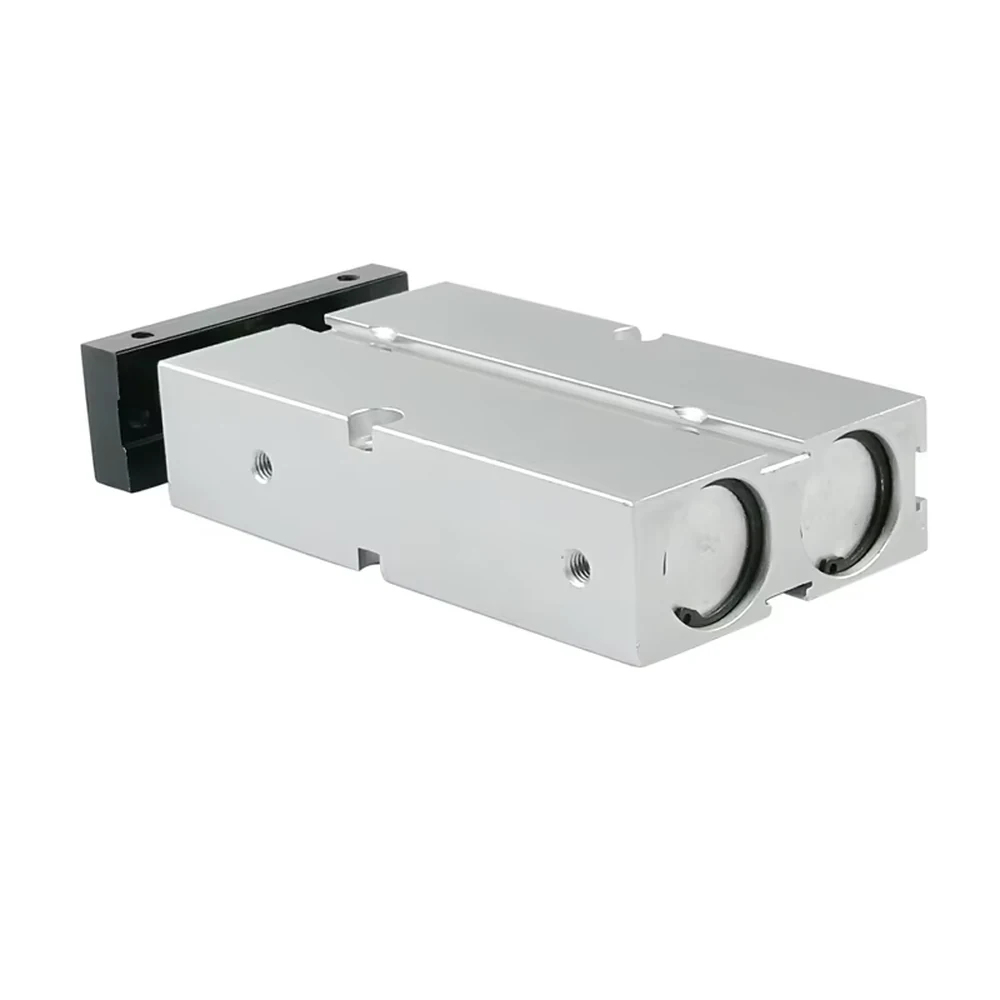

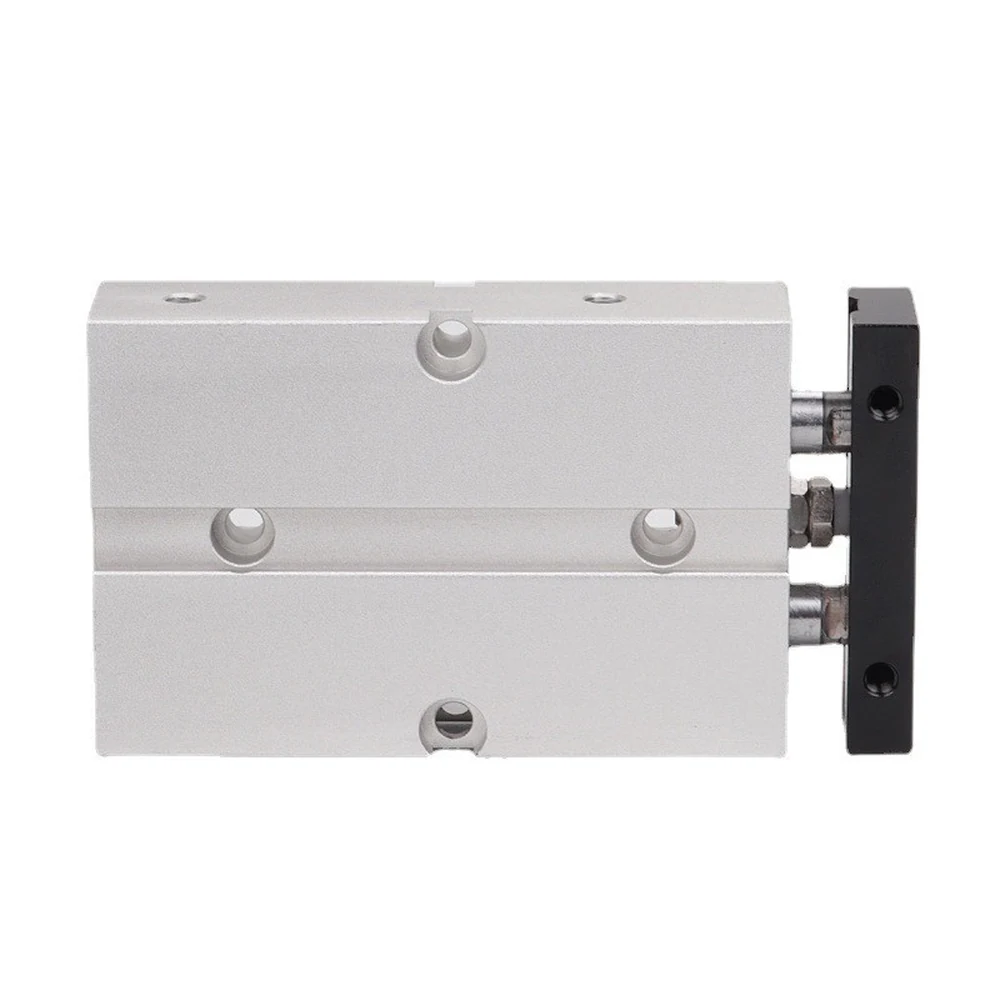

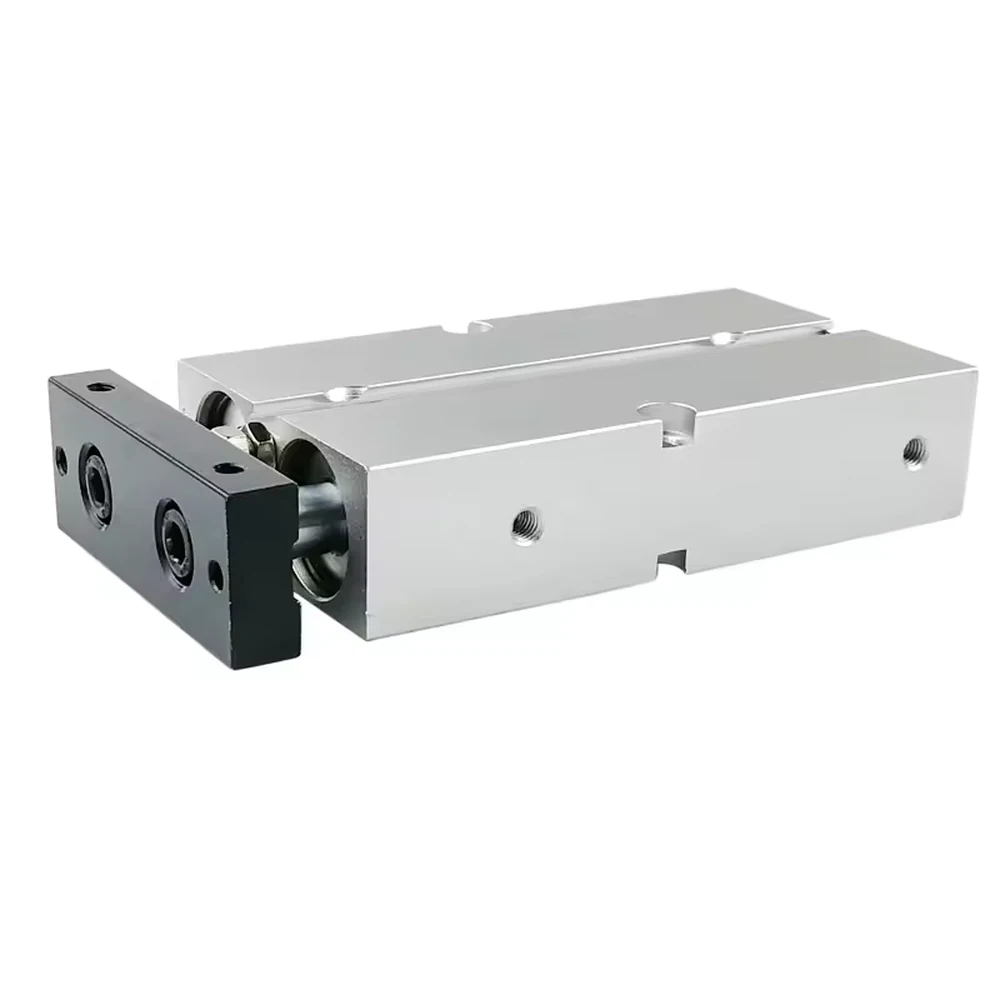

Cilindro neumático compacto de doble vástago TN20x15-S, diseñado para aplicaciones de automatización industrial y sistemas neumáticos que requieren movimientos lineales guiados en espacios reducidos.
Pertenece a la serie TN20 de cilindros neumáticos de doble efecto, caracterizada por incorporar dos vástagos paralelos unidos a una placa móvil, proporcionando estabilidad durante los movimientos de avance y retroceso.
Este modelo dispone de un diámetro de pistón de 20 mm, una carrera de trabajo de 15 mm y un cuerpo compacto de aleación de aluminio.
FUNCIONAMIENTO DE DOBLE EFECTO
El cilindro utiliza aire comprimido para realizar los movimientos de avance y retroceso del pistón.
Dispone de dos conexiones neumáticas de 1/8" que permiten alimentar alternativamente las cámaras internas del cilindro mediante una válvula distribuidora compatible.
Este funcionamiento permite controlar el desplazamiento en ambos sentidos dentro de sistemas neumáticos automatizados.
DOBLE VÁSTAGO CON MOVIMIENTO GUIADO

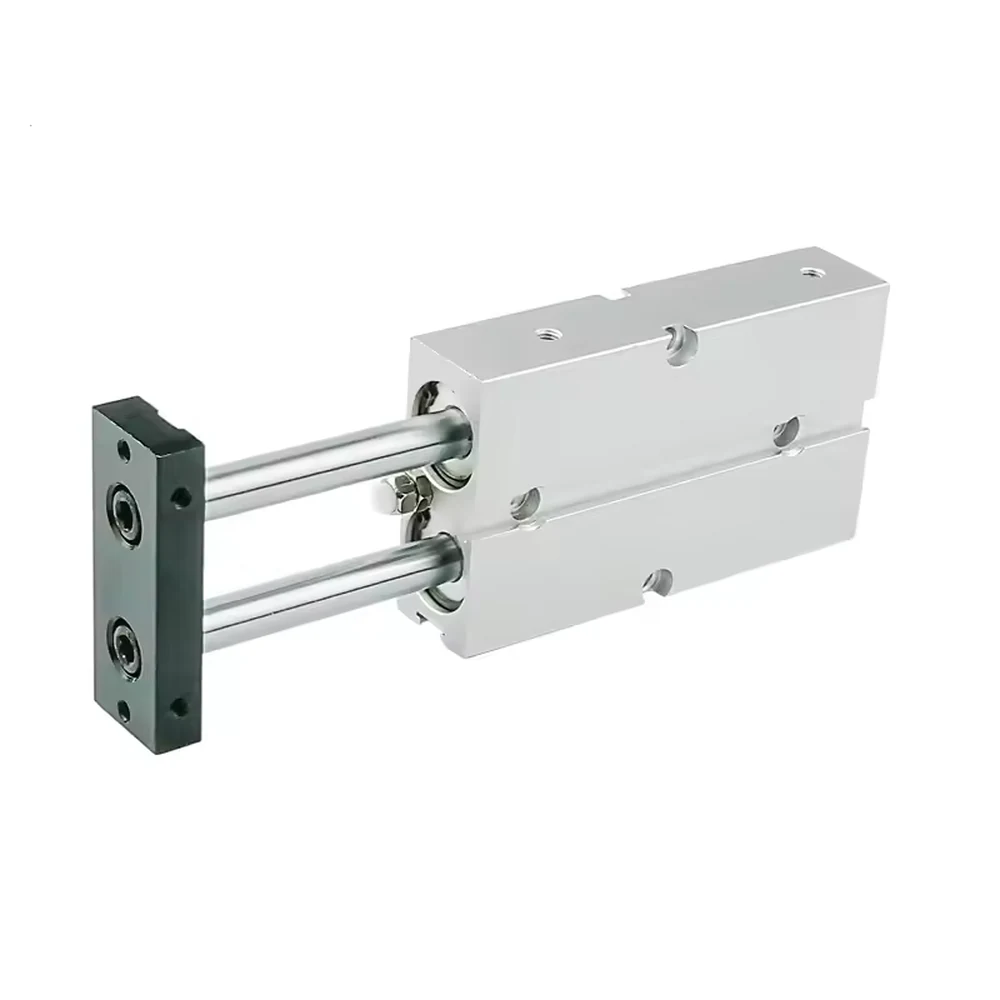

Su diseño incorpora dos vástagos paralelos conectados a una placa móvil, proporcionando un desplazamiento lineal guiado.
Esta configuración limita la rotación de la placa y mejora la estabilidad frente a determinadas cargas laterales y esfuerzos mecánicos.
Resulta adecuado para aplicaciones de posicionamiento, empuje, desplazamiento y accionamiento de componentes.
DETECCIÓN MAGNÉTICA DE POSICIÓN
La versión TN20x15-S incorpora un imán interno que permite detectar la posición del pistón mediante sensores magnéticos compatibles.
Esta función facilita la integración del cilindro en sistemas de automatización que requieren señales de posición para controlar secuencias de funcionamiento.
Los sensores magnéticos deben seleccionarse según las características del cilindro y del sistema de control.
DISEÑO COMPACTO
El cilindro presenta un cuerpo compacto de aleación de aluminio, adecuado para su integración en maquinaria y mecanismos con espacio de instalación limitado.
Dispone de orificios de fijación para su montaje en estructuras y equipos compatibles.
La placa móvil permite acoplar componentes mecánicos para realizar movimientos lineales de corta carrera.
DIMENSIONES DEL MODELO TN20x15-S Diámetro del pistón: 20 mm. Carrera de trabajo: 15 mm. Altura indicada en el plano: 93 mm. Anchura del cuerpo: 25 mm. Profundidad indicada: 62 mm. Separación entre orificios de montaje: 35,2 mm. Distancia adicional de montaje indicada: 55 mm. Conexiones de entrada y salida de aire: 1/8".
Estas dimensiones corresponden al modelo TN20x15-S representado en el plano.
APLICACIONES HABITUALES:
Sistemas de automatización industrial. Maquinaria y equipos neumáticos. Mecanismos de desplazamiento lineal. Sistemas de posicionamiento de piezas. Equipos de montaje y ensamblaje. Mecanismos de empuje y accionamiento. Sistemas de manipulación de componentes. Proyectos de robótica y automatización. Sistemas con detección magnética de posición. Reparación y mantenimiento de instalaciones neumáticas.
INSTALACIÓN Y FUNCIONAMIENTO:
El cilindro funciona mediante aire comprimido y requiere una instalación neumática compatible.
Sus conexiones de 1/8" permiten controlar el avance y retroceso utilizando una válvula distribuidora adecuada.
Para su instalación deben utilizarse los puntos de fijación correspondientes, respetando las dimensiones del cuerpo y la alineación del mecanismo accionado.
La detección de posición puede realizarse mediante sensores magnéticos compatibles con la serie TN.
Antes del montaje, se recomienda comprobar las dimensiones, conexiones y condiciones de funcionamiento del sistema neumático.
Contenido del paquete
- Cilindro Neumático Compacto Doble Vástago TN20x15-S
