Descripción

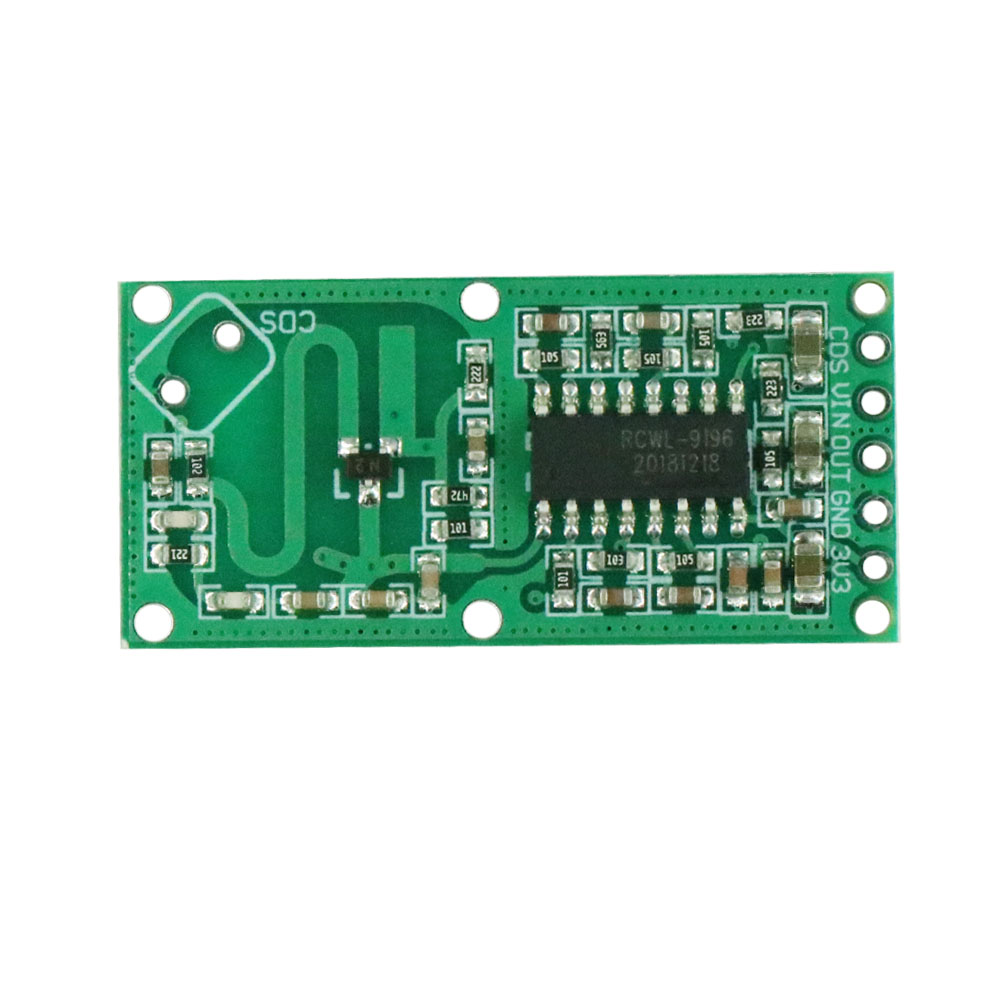

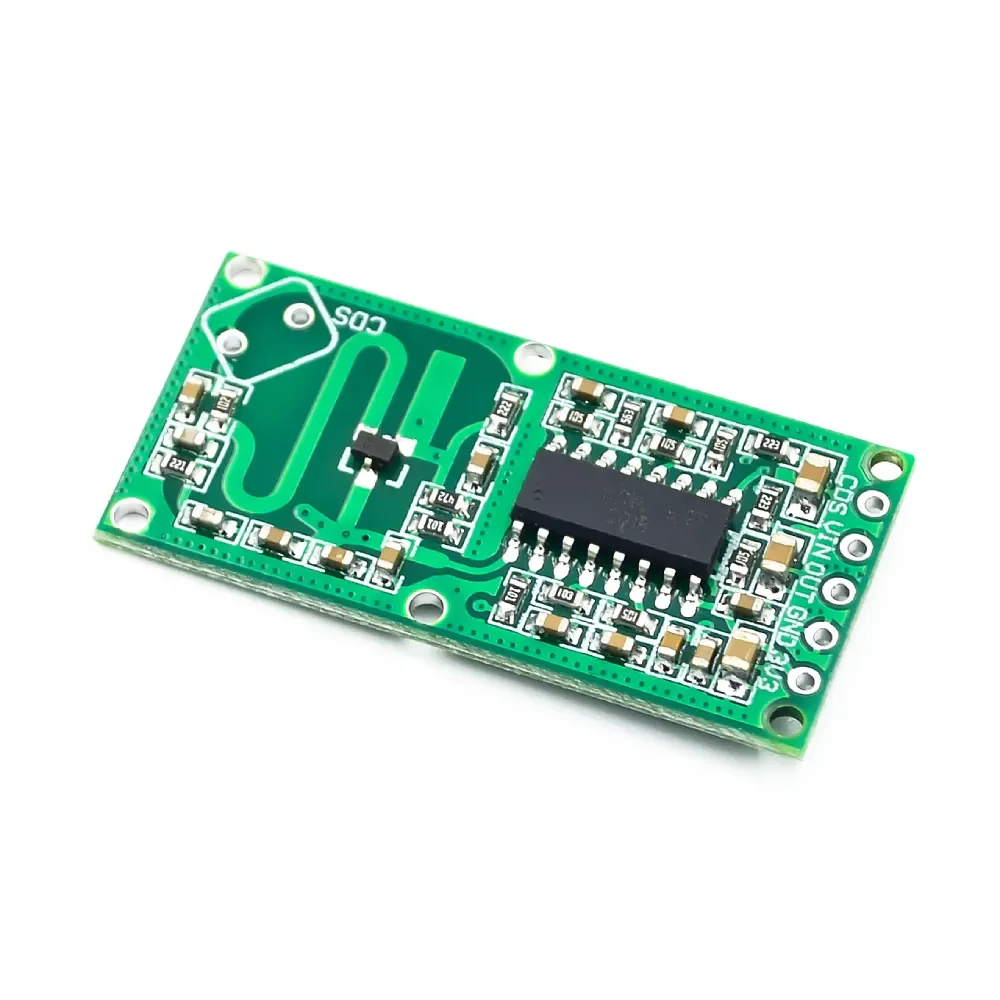

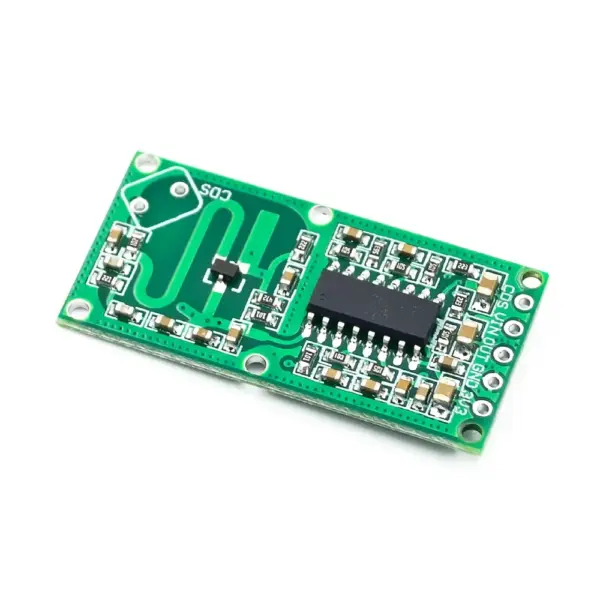

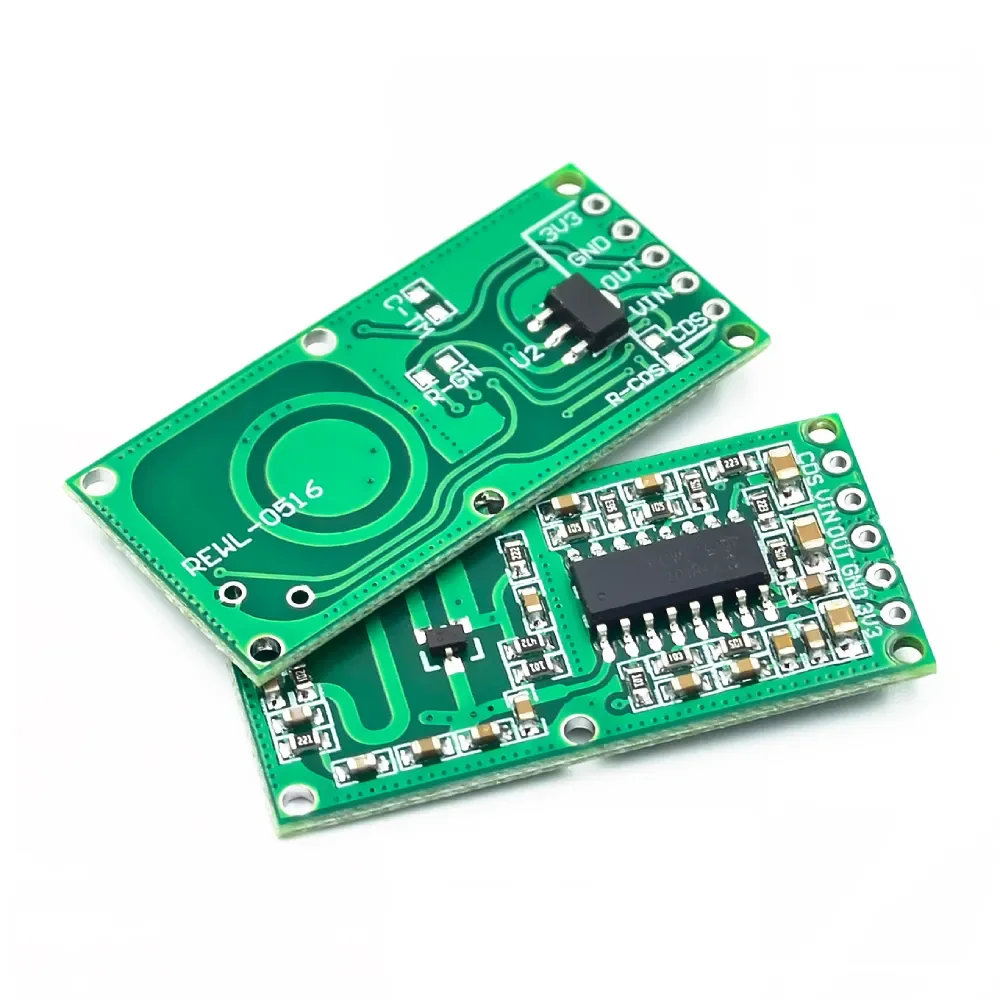

Sensor de presencia con microondas. Permite la detección de objetos de hasta 5-7 metros.
El sensor tiene un interruptor lógico (en el pin OUT) que sube (3,3 V) cuando detecta la presencia. El interruptor cambia a un nivel bajo (0 V) después de un corto tiempo (2 ~ 3 segundos) después de detenerse para detectar la presencia. Es una gran alternativa a los sensores pasivos como los infrarrojos porque las microondas son mucho más precisas y pueden detectar más objetos en movimiento y no solo personas.

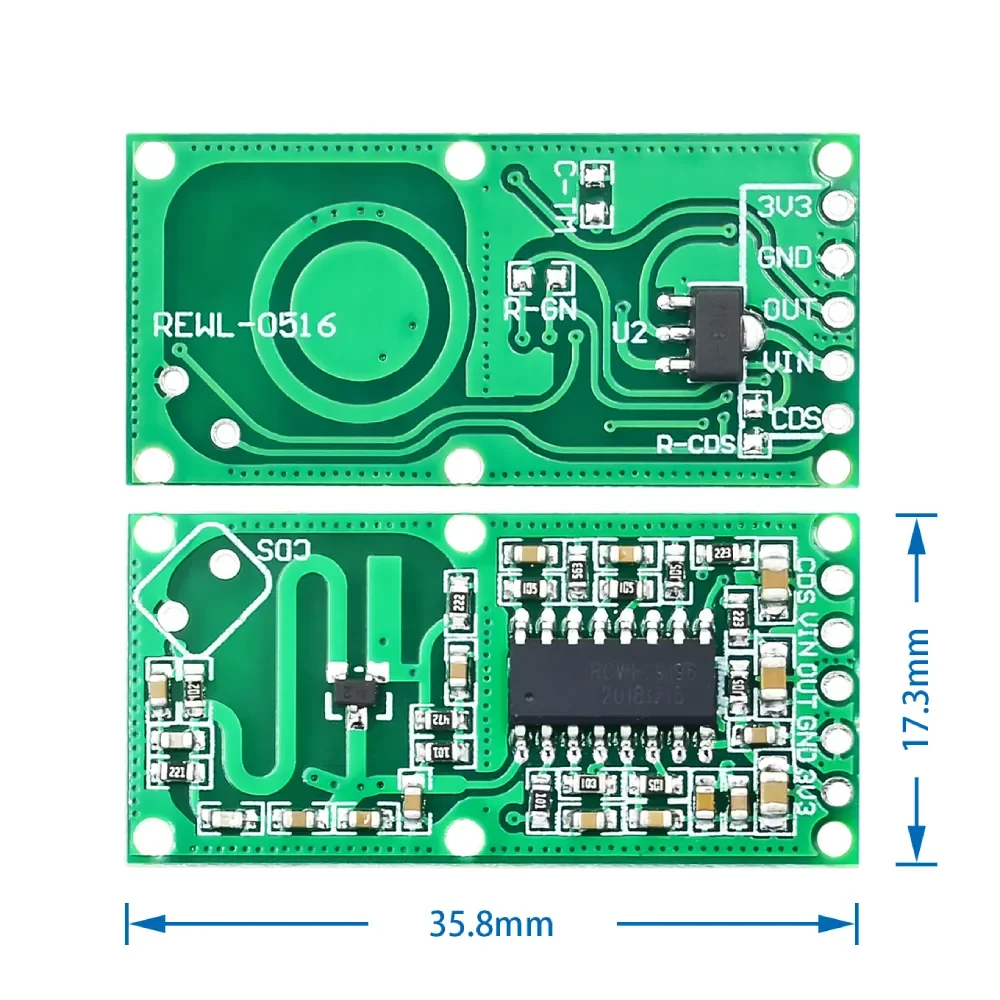

El módulo tiene un pin CDS que se puede usar para desactivar temporalmente la detección al desactivarla, por ejemplo, para desactivar temporalmente una alarma mientras estamos en la habitación. Hay espacio en la placa de circuito para liberar un interruptor con el que la función CDS se puede utilizar directamente.
El dispositivo recibe alimentación entre 4 V y 28 V en los pines VIN y GND. Tiene un pin 3V3 con una salida de voltaje regulado de 3.3V.
características |
|
|---|---|
| comer | 4 ~ 28V |
| el consumo de energía | 20mA típico |
| sensores | microonda |
| chipset | RCWL-9196 |
| antenas | 2 antenas planas de microondas (transmisión / recepción) |
| frecuencias | 3.181 GHz |
| tensión de salida | 3,3 V 100 mA máx. |
contenido del paquete
- 1 x RCWL-0516 RADAR SENSOR DE MICROONDAS
