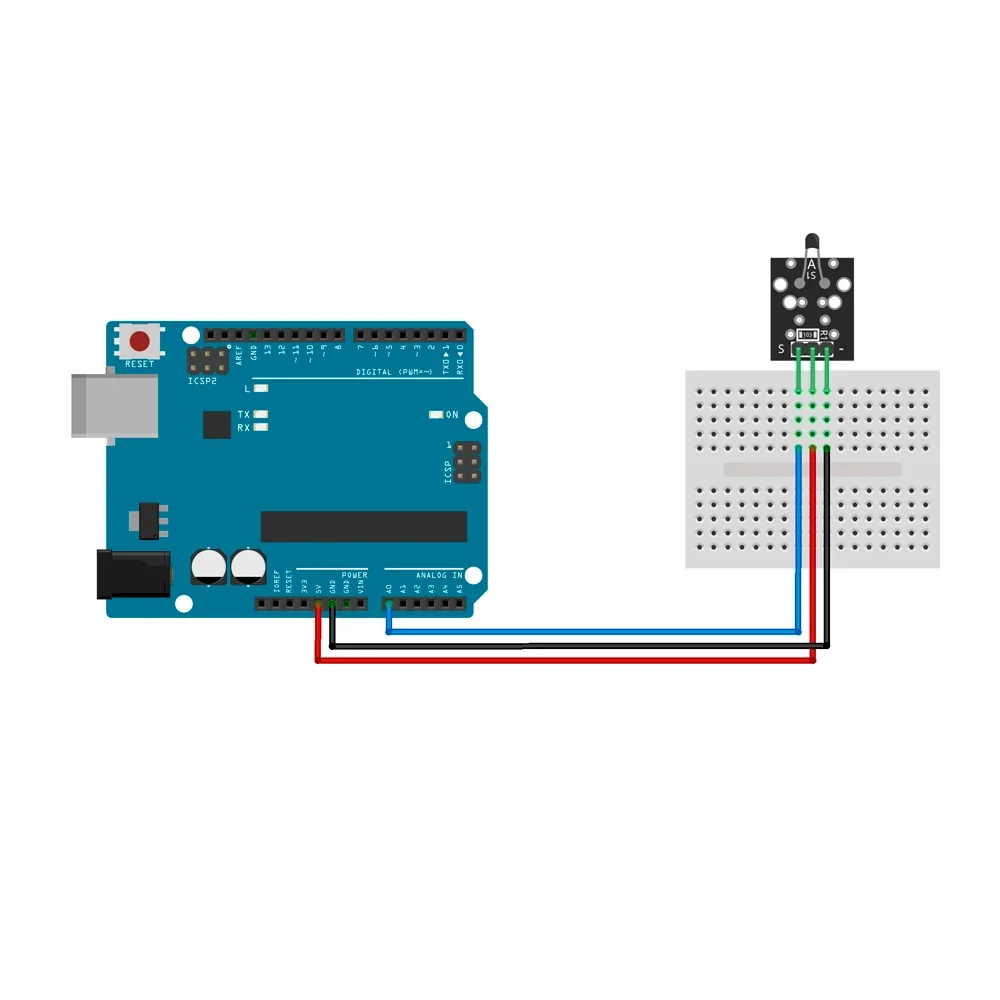

Conecte la línea de alimentación de la placa (medio) y la tierra (-) a 5V y GND, respectivamente. Conecte la señal (S) al pin A0 en el Arduino.

KY-013	Arduino
S	A0
medio	5V
–	GND

Algunas placas KY-013 están etiquetadas incorrectamente, si obtiene lecturas invertidas (la temperatura cae cuando el sensor se calienta) intente intercambiar la señal (S) y la tierra (-).

El siguiente Arduino Sketch obtendrá la temperatura del termistor utilizando la ecuación Steinhart-Hart implementada en la función Thermister .

#include <math.h>  double Thermister(int RawADC) {  double Temp;  Temp = log(((10240000/RawADC) - 10000));  Temp = 1 / (0.001129148 + (0.000234125 + (0.0000000876741 * Temp * Temp ))* Temp );  Temp = Temp - 273.15; // Convert Kelvin to Celcius   return Temp;  }  void setup() {  Serial.begin(9600);  }  void loop() {  Serial.print(Thermister(analogRead(0))); //read pin A0   Serial.println("c");  delay(500);  }

Peso	0,03 g

Valoraciones

No hay valoraciones aún.

Sé el primero en valorar “Modulo sensor temperatura analogica KY-013”

Tensión de funcionamiento	5V
Rango de medición de temperatura	-55 ° C a 125 ° C [-67 ° F a 257 ° F]
Precisión de la medición	± 0.5 ° C

Cart

Cart

Novedades

PANTALLA DE CRISTAL PARA GAME BOY

3x caja plastico almacenaje joyas electrónica herramientas collar 16.5x12x6

MINI ALTAVOZ 0,5W 8 OHM 50 MM con cable con terminal ph 2.54mm

Pinza de prueba SOIC8 SOP8 con cable para Eeprom Bios

Cable de carga usb compatible Mi Band 5 y 6

Más comprados

Lo que nos diferencia del resto

Atención Personalizada

Presupuestos a medida

¿Necesita distribuidor?

Modulo sensor temperatura analogica KY-013

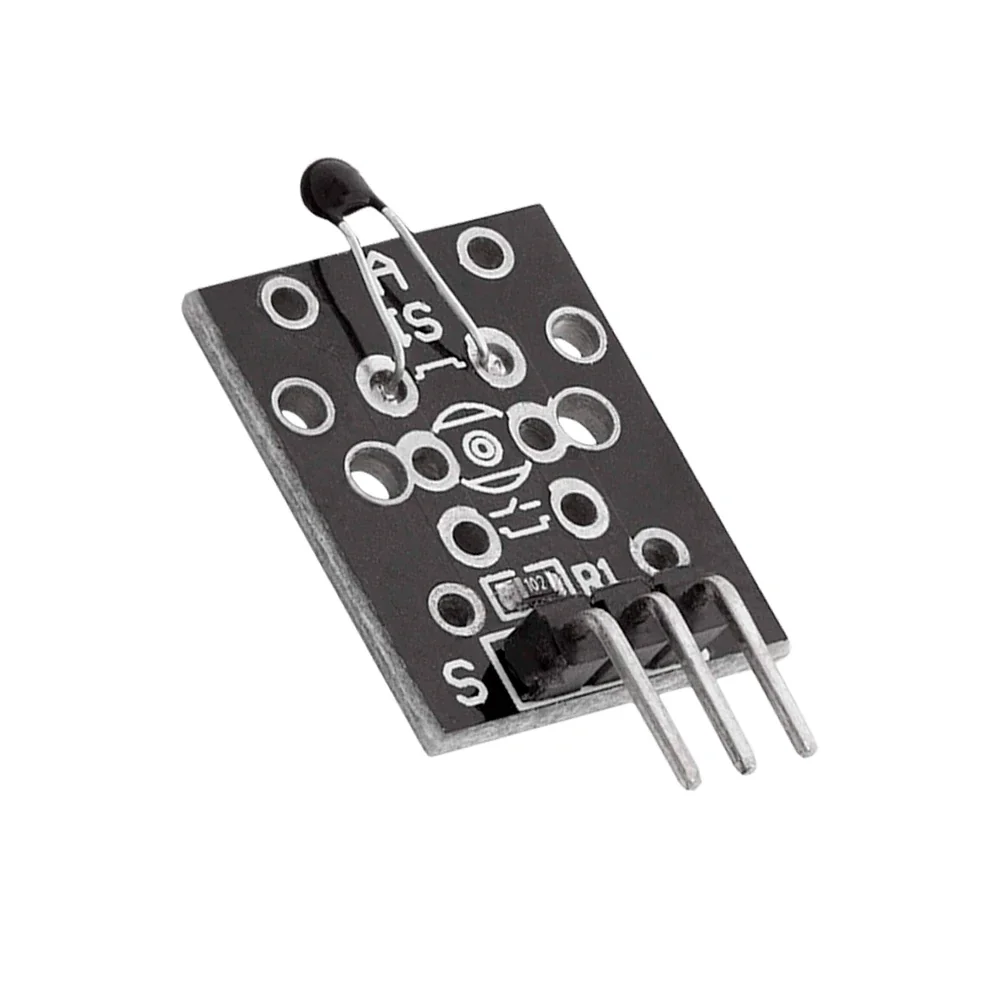

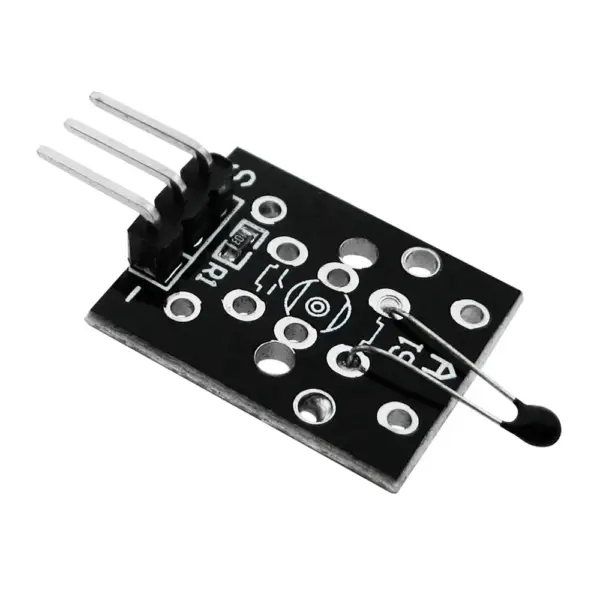

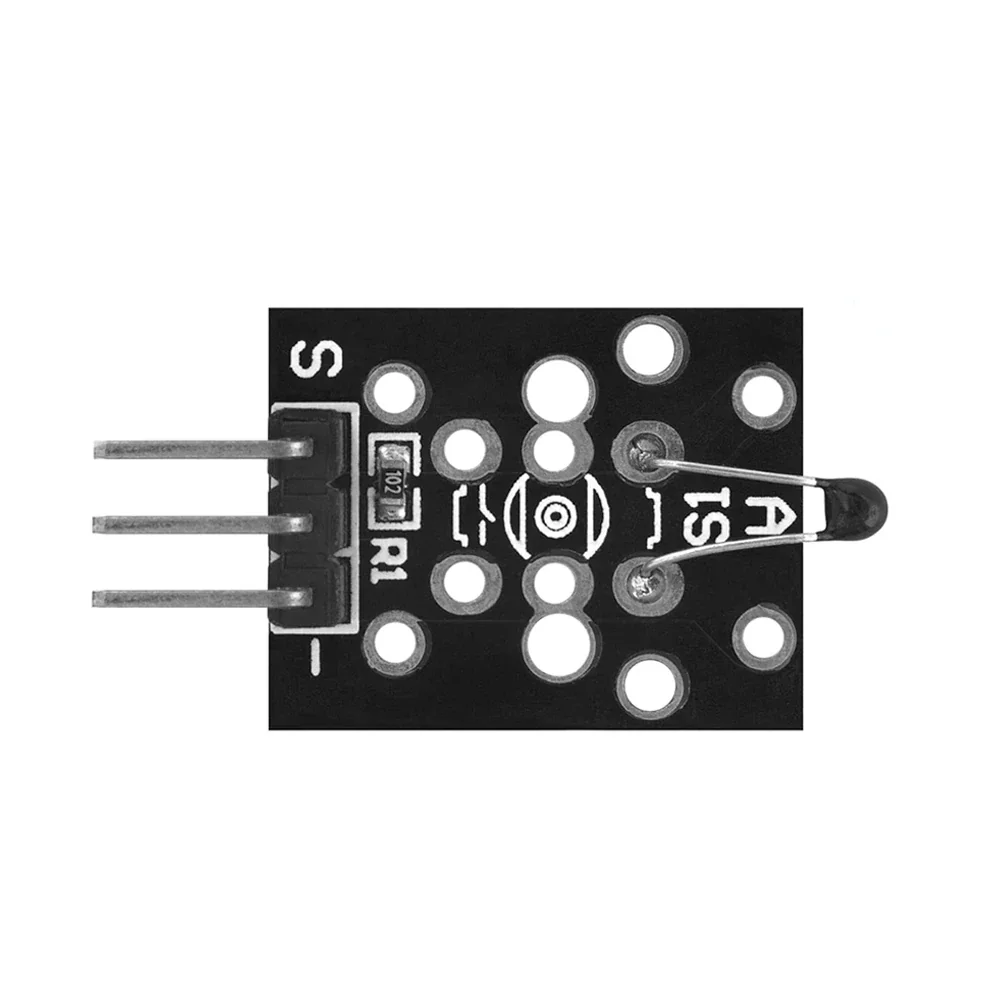

El módulo de sensor de temperatura analógica KY-013 para Arduino mide la temperatura ambiente en función de la resistencia del termistor.
