Descripción
Un relé es un dispositivo electromecánico que permite que un procesador como Arduino controle las cargas a un nivel de voltaje o corriente que está muy por encima de lo que su electrónica puede soportar.

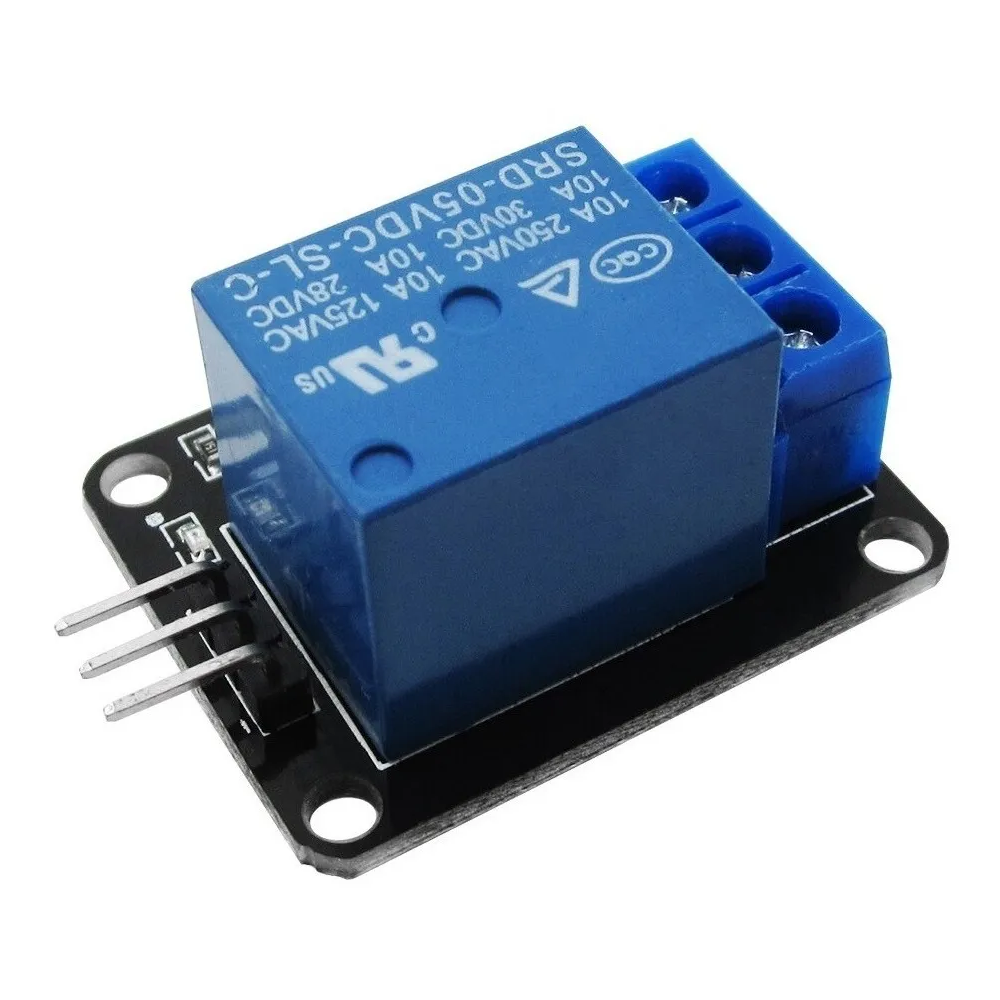

El relé está montado en una placa de 3 pines que se puede conectar directamente a una placa prototipo, o use cables Dupont para conectarlo directamente a su placa Arduino.
Simplemente suministre el módulo con 5VDC en los pines + y – y conecte el pin S a una salida digital Arduino. Cada vez que aumentamos esta salida, el relé se cierra.
Tenemos las salidas COM, NC y NO con un bloque de terminales de tornillo. La salida NC siempre se cierra con el COM cuando el pin S está bajo y cambia a NO y COM cuando el pin S sube.
Contiene un LED que indica cuando el relé está cerrado (pin S a nivel alto).
El pin S está protegido con un optoacoplador para evitar que una falla en el relé queme su placa Arduino.
propiedades |
|
---|---|
voltaje | 5V |
canales | uno |
Indicadores LED | si |
Contenido del paquete
- 1 x MÓDULO DE RELÉ 1 CANAL 5V 10A PARA ARDUINO KY-019 ARM PIC AVR DSP
