MODULO DE INTERRUPTOR DE INCLINACIoN KY-020 Tilt Switch
MODULO DE INTERRUPTOR DE INCLINACIoN KY-020 Tilt Switch
MODULO DE INTERRUPTOR DE INCLINACIoN KY-020 Tilt Switch
MODULO DE INTERRUPTOR DE INCLINACIoN KY-020 Tilt Switch

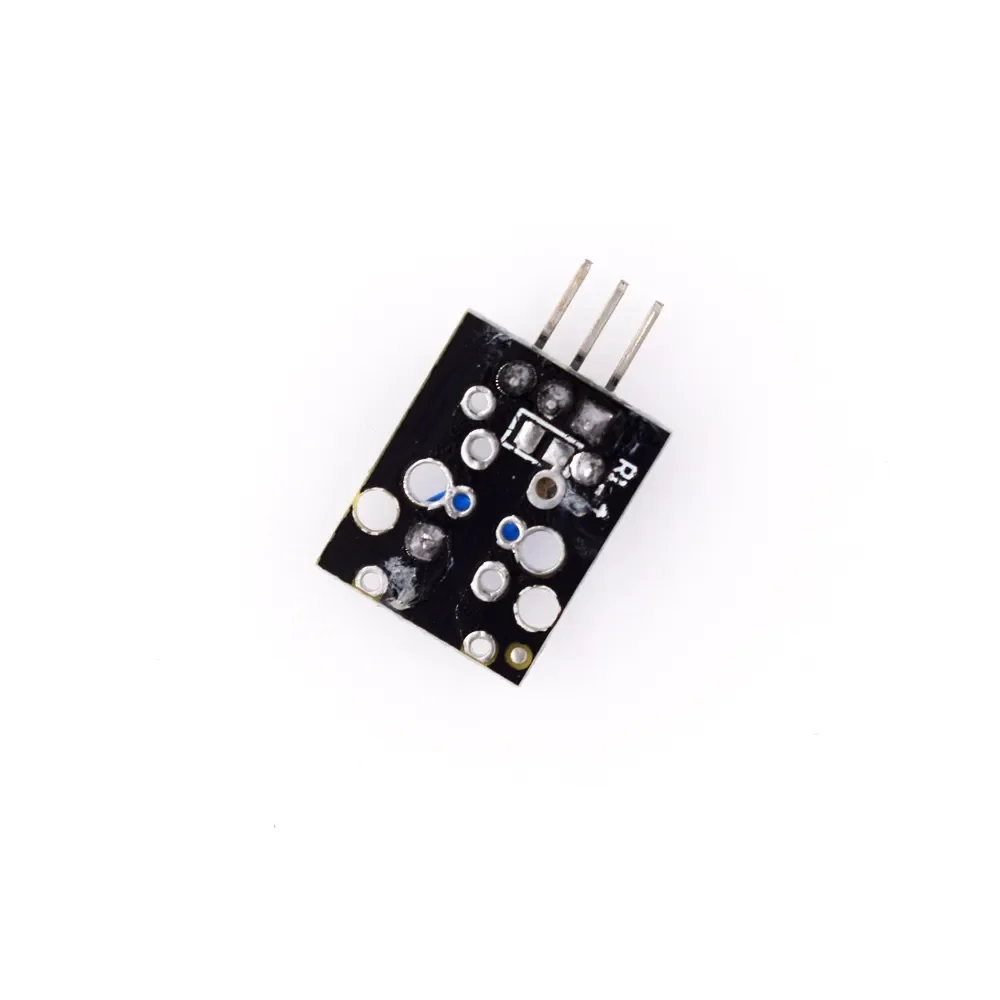

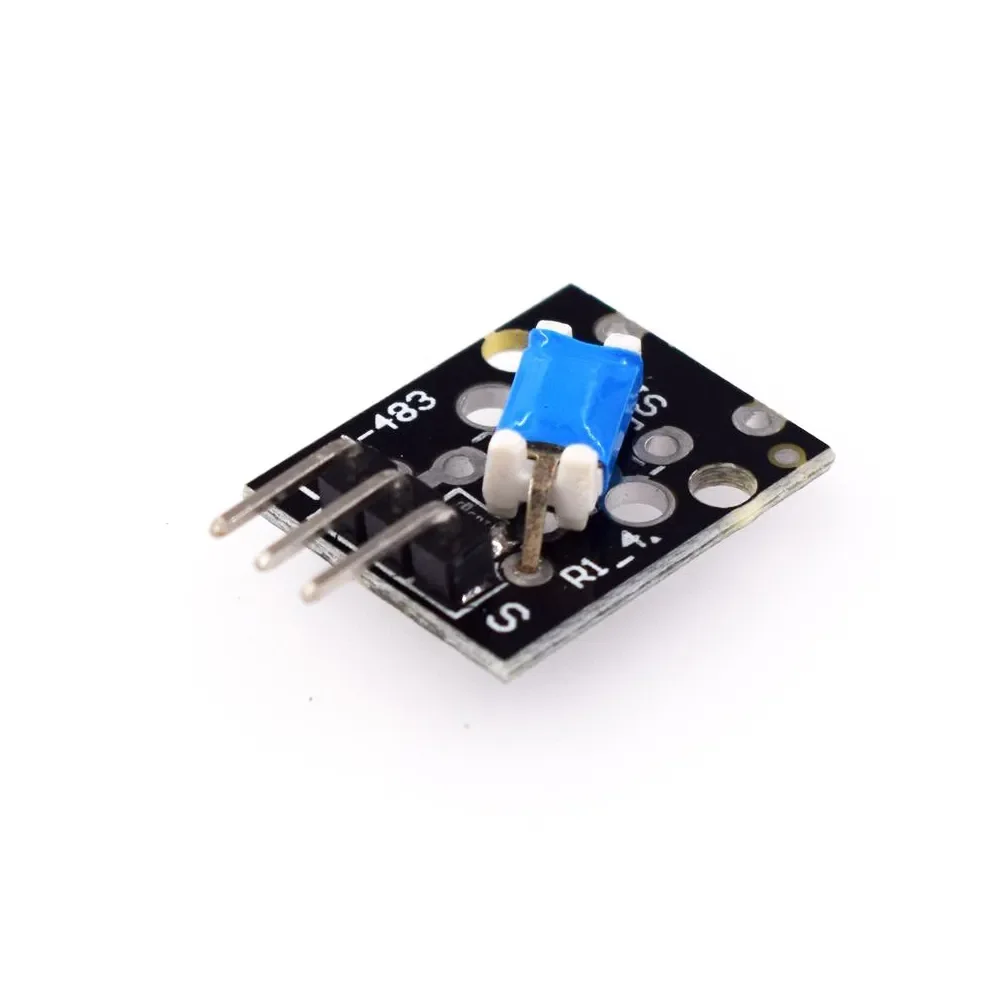

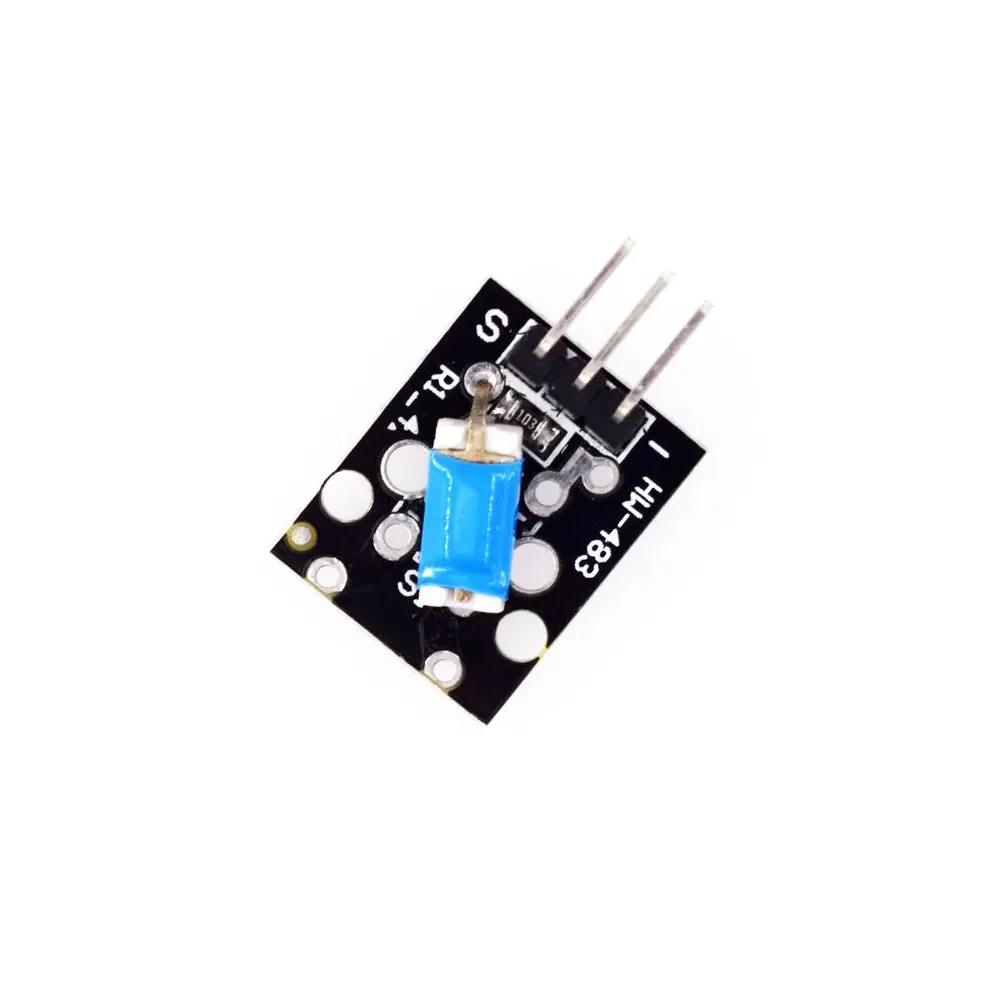

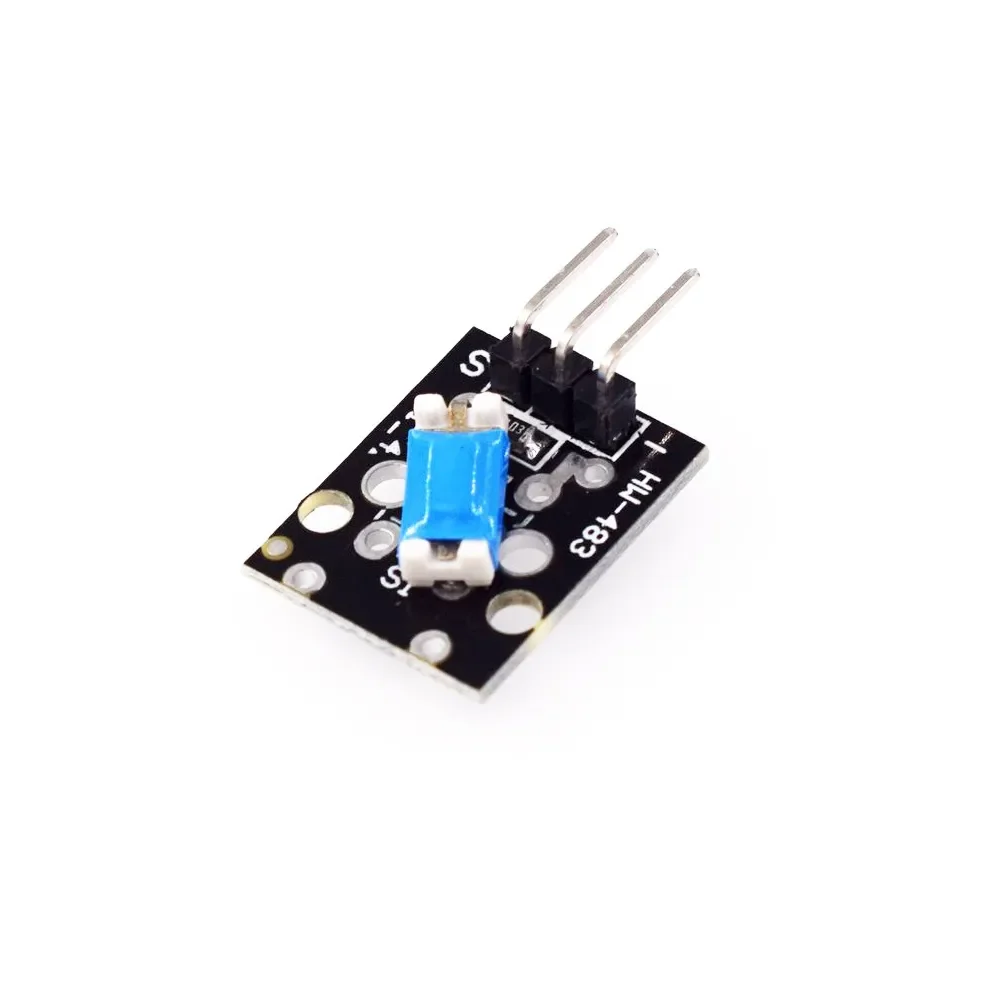

Modulo interruptor de inclinacion KY-020 Tilt Switch

0,35€

Te presentamos en leantec.es el producto MoDULO DE INTERRUPTOR DE INCLINACIoN KY-020 Tilt Switch

Hay existencias

Compare

Cierra el circuito cuando está inclinado hacia un lado siempre que se mueva con suficiente fuerza y ??grado de inclinación para activar el interruptor de la bola en el interior.

KY-020 ESPECIFICACIONES

El KY-020 consiste en una resistencia de 10 kΩ y un interruptor metálico de bola con conducción bidireccional que abrirá / cerrará el circuito dependiendo de su grado de inclinación. No mide el ángulo de inclinación.

Tensión de funcionamiento 3.3V a 5v
Tipo de salida Digital

Diagrama de conexión KY-020

Conecte la línea de alimentación (central) y tierra (-) del módulo a +5 y GND, respectivamente. Conecte la señal (S) al pin 2 en el Arduino.

KY-020 Arduino
S 2
medio + 5V
– GND

KY-020 Diagrama de conexión del interruptor de inclinación

Código de ejemplo KY-020 Arduino

El siguiente boceto encenderá el LED en el pin 13 del Arduino cuando el módulo detecte un cambio en el grado de inclinación. Incline el KY-020 para encender / apagar el LED.

int tiltPin = 2;  // pin number for tilt switch signal  int ledPin = 13;  // pin number of LED  int tiltState = 0;  // variable for reading the tilt switch status    void setup() {  pinMode(ledPin, OUTPUT);  // set the LED pin as output   pinMode(tiltPin, INPUT);  // set the tilt switch pin as input  }   void loop(){   // get the tilt switch state   tiltState = digitalRead(tiltPin);    // check if tilt switch is tilted.   if (tiltState == HIGH) {  digitalWrite(ledPin, HIGH);  }  else {  digitalWrite(ledPin, LOW);  }  }





Peso 0,03 g

Valoraciones

No hay valoraciones aún.

Sé el primero en valorar “Modulo interruptor de inclinacion KY-020 Tilt Switch”

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *

SKU: 254290989810 Categorías: , , Etiquetas: , , , ,
