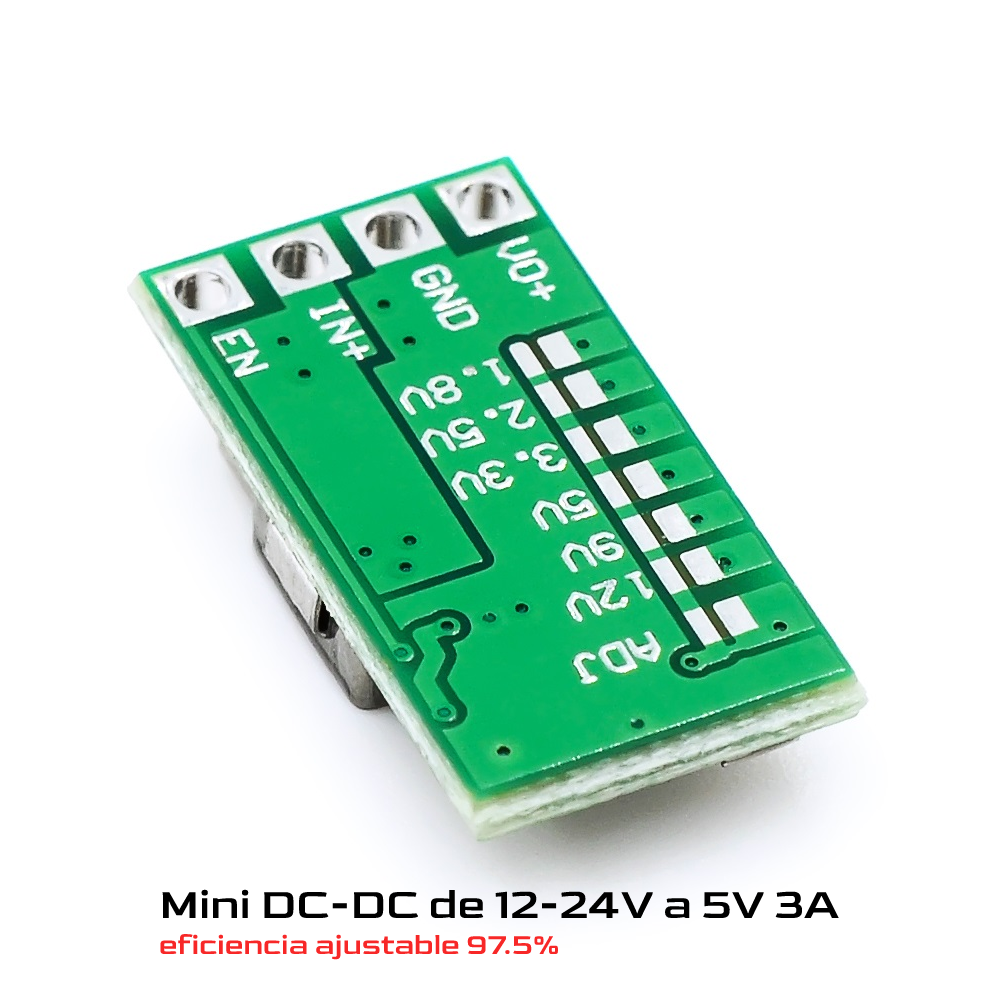

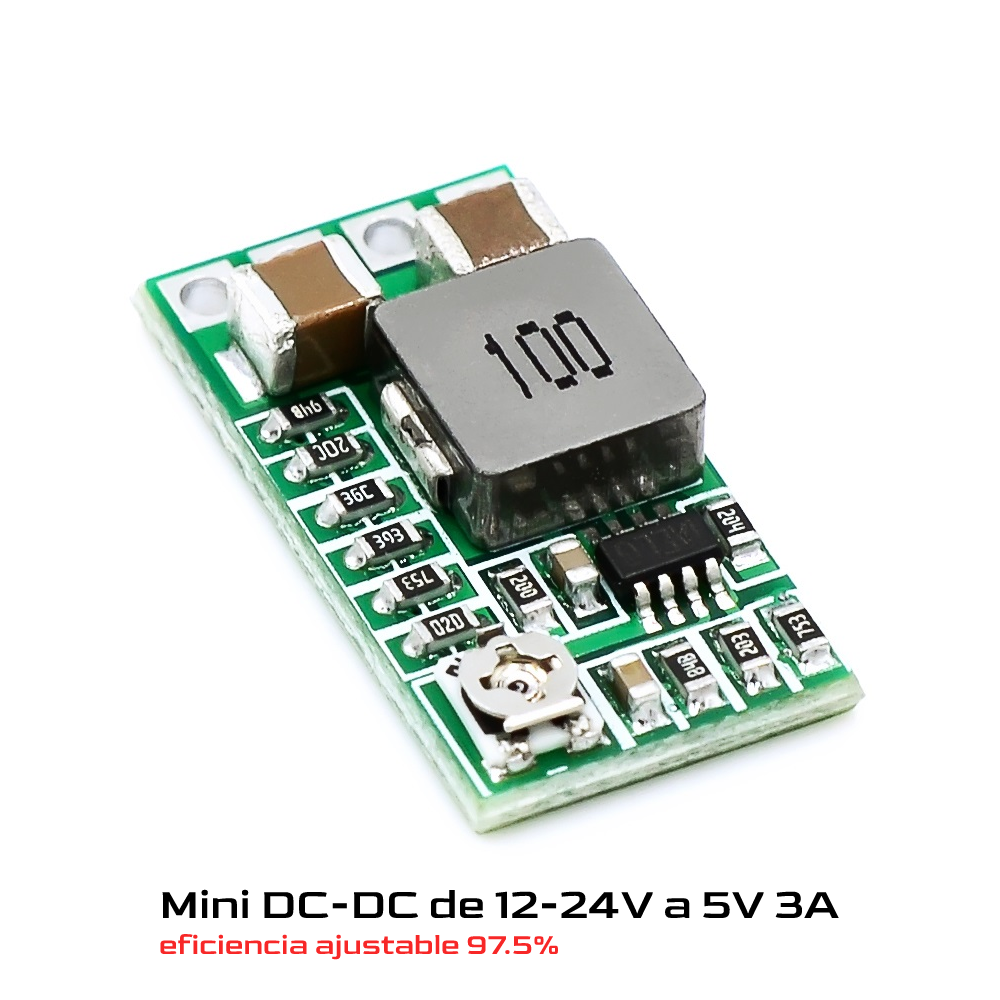

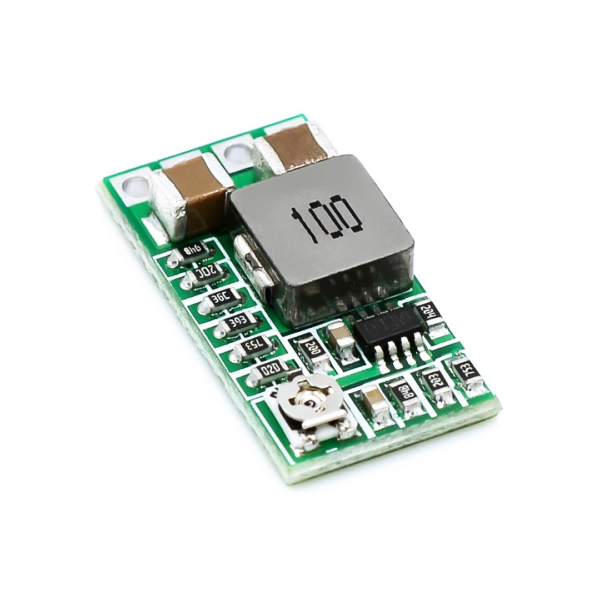

Mini DC-DC de 12-24V a 5V 3A módulo reductor potencia convertidor eficiencia ajustable 97.5%
1,99€
Módulo reductor de potencia convertidor Mini DC-DC de 12-24V a 5V 3A con una eficiencia ajustable del 97.5%.
Hay existencias
Módulo reductor de potencia convertidor Mini DC-DC de 12-24V a 5V 3A con una eficiencia ajustable del 97.5%.
La corriente de salida máxima es 3A ,pero para un uso prolongado a largo plazo es 2.1A y el margen es suficiente.
Usa un nuevo diseño de esquema , el diseño del circuito no requiere condensadores electrolíticos ni condensadores de tantalio (los condensadores electrolíticos tienen una vida corta y los condensadores de tantalio corren el riesgo de explosión).
En los circuitos de gama alta se utilizan dos condensadores cerámicos de estado sólido (MCC) de gran tamaño.
La nueva solución adopta la rectificación síncrona , por lo que la eficiencia de conversión del circuito es muy alta, la eficiencia es tan alta como 97.5% cuando el voltaje es 6.5V a 5V 0.7A , y también alcanza el 94% cuando es 12V a 5V 1A.
La prueba de eficiencia elimina la caída de voltaje en los diodos y fusibles de protección inversa de entrada).
Inductores de blindaje de alta corriente con resistencia interna ultrabaja que maximiza la eficiencia de conversión. Reduce la generación de calor.
Corriente de reposo ultrabaja; corriente de reposo de 0,85 mA . No es necesario agregar un interruptor para conectarse a la batería del automóvil, y se puede conectar a la línea del encendedor de cigarrillos o a la línea de alimentación ACC.
La salida está integrada con voltaje ajustable y fijo. La salida fija no necesita ser personalizada. Se puede soldar directamente en la placa. Es muy útil para el voltaje y se puede ajustar con un potenciómetro. La versatilidad es muy fuerte.
Puerto de habilitación integrado; el valor predeterminado es el modo de trabajo y el nivel bajo está cerrado, lo que brinda comodidad para el control.
Se puede utilizar para reemplazar los reguladores lineales de la serie 78, como 7805 7812, etc.
Características |
|
|---|---|
| Naturaleza del módulo | Rectificación síncrona del módulo reductor no aislado (BUCK) |
| Voltaje de entrada | CC 4,5-24 V. |
| Voltaje de salida | Salida fija y ajustable integrada, el voltaje de salida fijo se puede seleccionar en la parte posterior |
| Rango ajustable | (0.8-17V), voltaje fijo (1.8V 2.5V 3.3V 5V 9V 12V) |
| Corriente de salida | 3A (preste atención a la disipación de calor a plena carga), la entrada de prueba real es de 12 V y la salida es inferior a 1,5 A sin un tratamiento especial para la disipación de calor. |
| Eficiencia de conversión | 97,5% (6,5 a 5V 0,7A) |
| Frecuencia de conmutación | 500 KHz |
| Temperatura de funcionamiento | grado industrial (-40 °C a +85 °C) |
| Protección contra sobretensión de salida | ninguna |
| Aumento de temperatura a plena carga | 40 ℃ |
| Corriente de reposo | 0,85 mA |
| Regulación de carga | ±1 % |
| Regulación de voltaje | ± 0.5% |
| Velocidad de respuesta dinámica | 5% 200uS |
| Protección contra cortocircuitos de salida | sí, no cortocircuite durante mucho tiempo |
| Protección de conexión inversa de entrada | ninguna, diodo de protección de conexión inversa de entrada |
| Habilite el control | sí, el trabajo de alto nivel, el nivel bajo deja de funcionar, el nivel alto es de 2-5 V, el nivel bajo es de aproximadamente 0 V. De forma predeterminada, hay un pull-up en el polo positivo de entrada. |
| Método de cableado | soldadura |
| Método de entrada | soldadura |
| Método de salida | encabezado de soldadura/pin |
| Distancia entre orificios de soldadura | 2,54 mm |
| Cantidad | 1 unidad |
Contenido del paquete
- 1 x Mini DC-DC de 12-24V a 5V 3A módulo reductor potencia convertidor eficiencia ajustable 97.5%
