Descripción

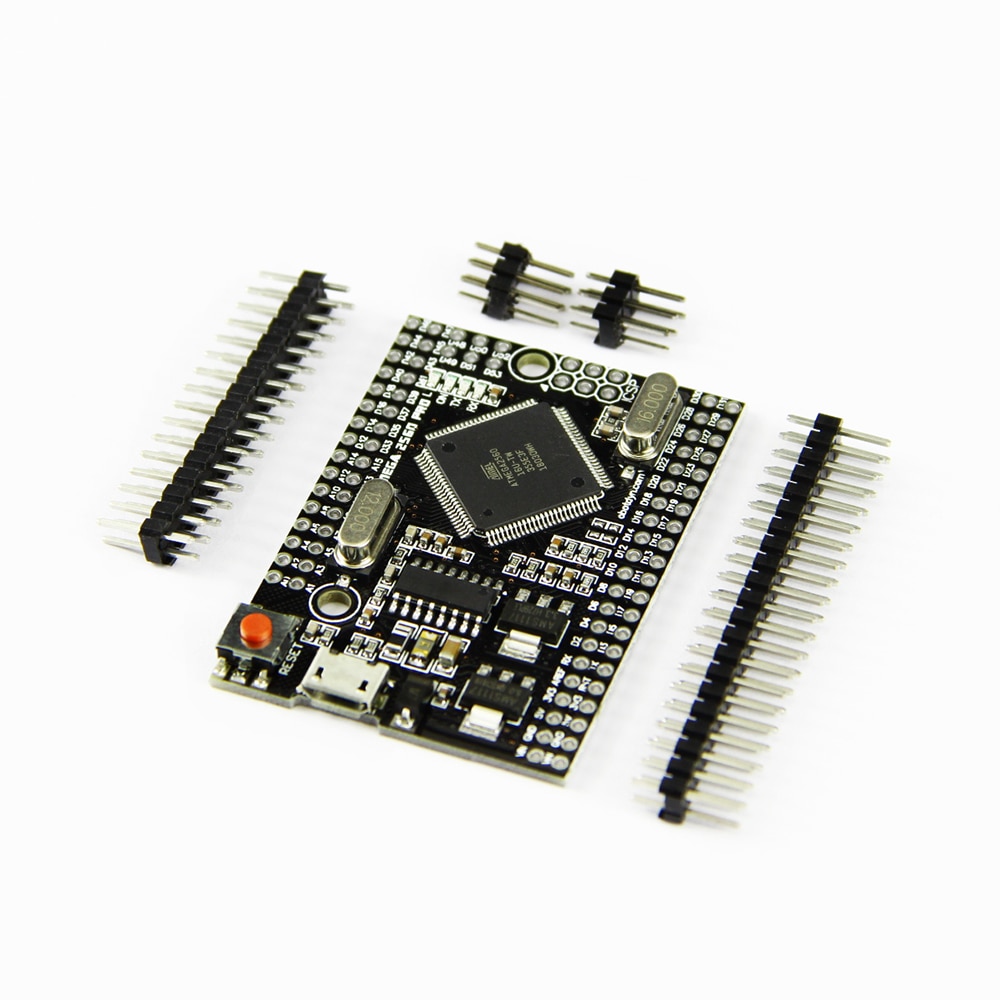

Versión integrada Mega 2560 CH340G / ATmega2560 – Compatible con la placa base Mega 2560. Construido sobre el microcontrolador Atmel ATmega2560 y el chip de interfaz USB-UART CH340G.

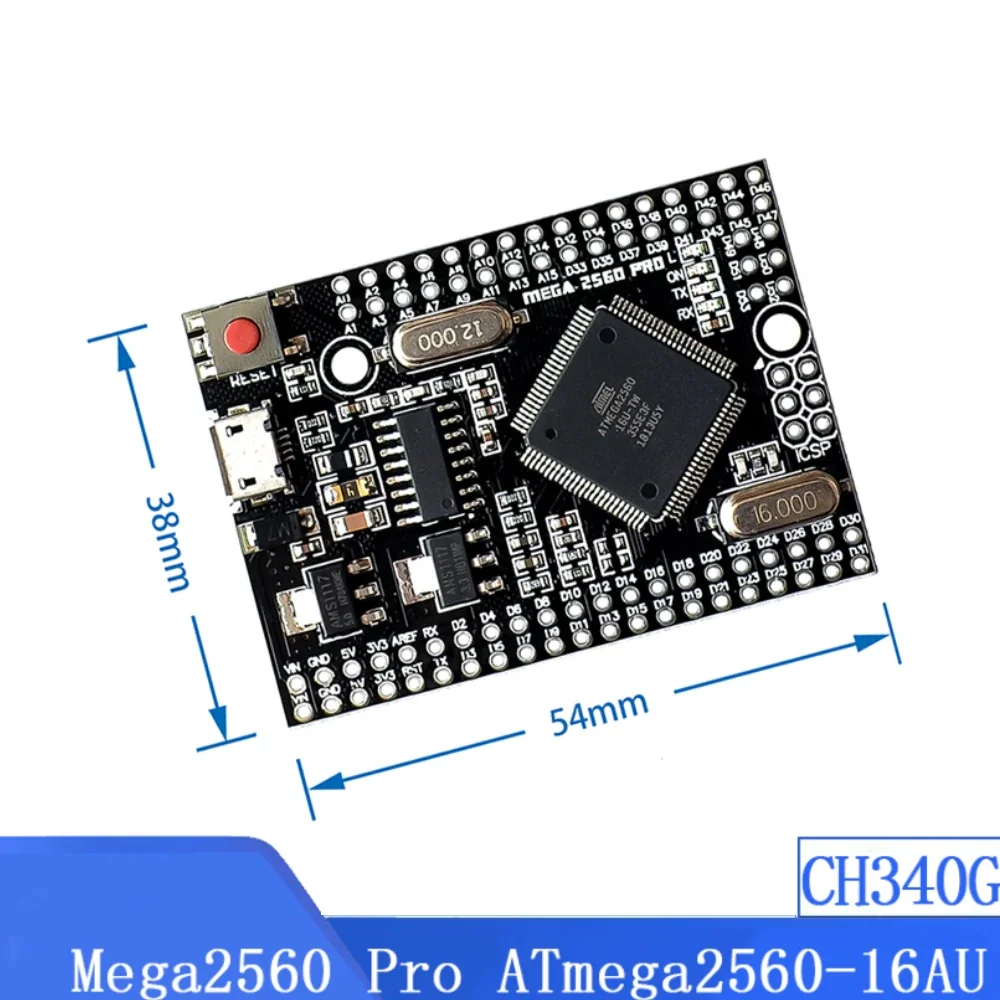

El tablero es compacto y mide 38×55 mm. Esta es una gran solución para crear el proyecto final de prototipo de placa de soldadura.
La placa base funciona como Arduino Mega 2560. Es una placa base integrada, pero también es estable y utiliza el chip ATmega2560 original (16 MHz).

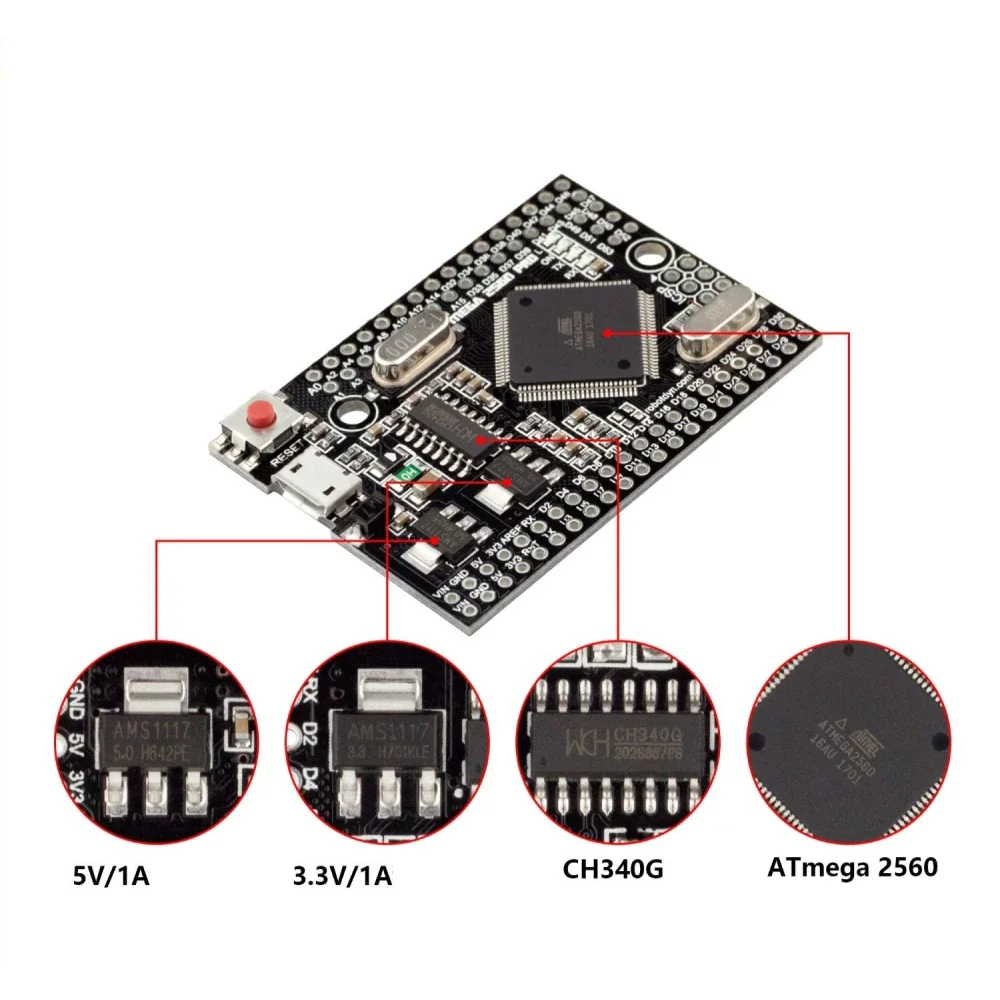

La placa utiliza el chip CH340G como convertidor UART-USB. Proporciona un resultado de intercambio de datos estable cuando se trabaja a una frecuencia de 12 MHz (requiere que el controlador esté instalado en la computadora).
Mega PRO (integrado) 2560 CH340G / ATmega2560: conexión a una computadora a través de un cable micro USB (casi para todos los teléfonos inteligentes Android).

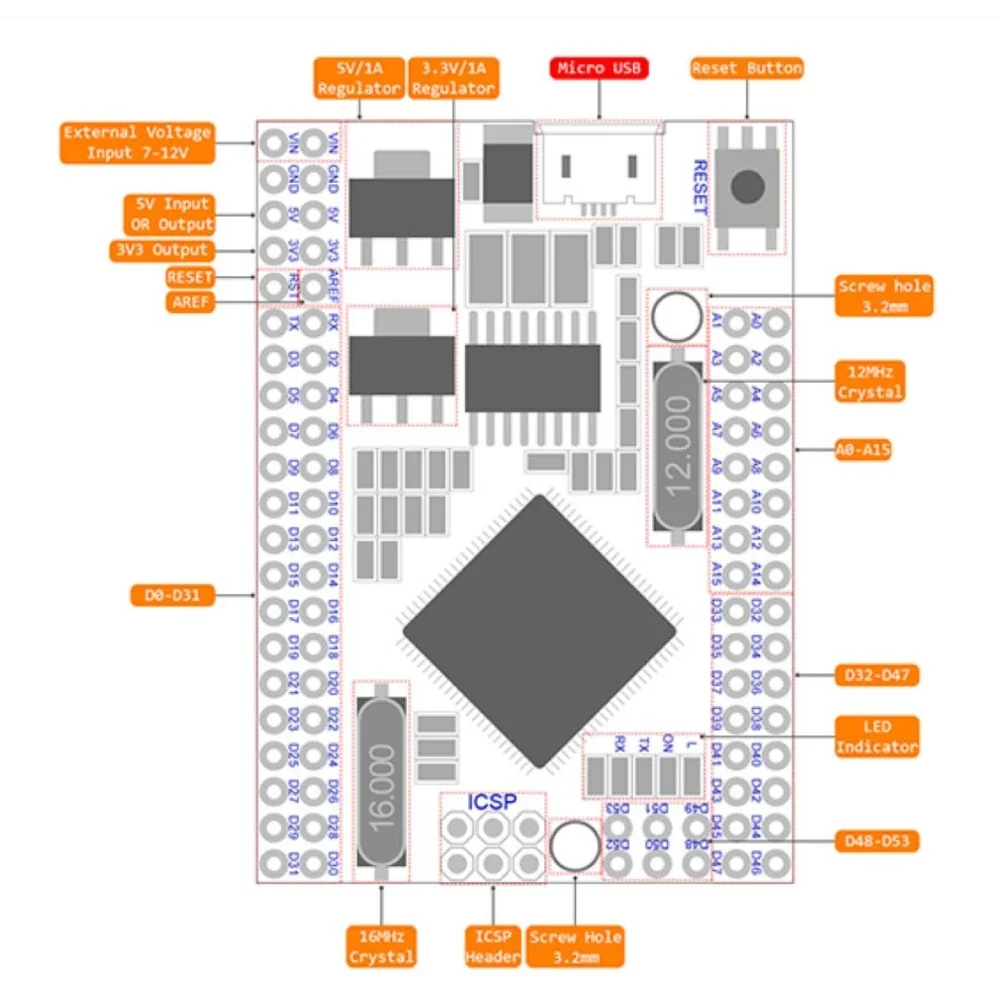

Puede alimentar la tarjeta o los pines a través del conector MicroUSB. El regulador de voltaje (LDO) puede procesar voltajes de entrada de 6 V a 9 V (pico de 18 V). La corriente de salida es de 5 V – aproximadamente 800 mA, 3.3 V – aproximadamente 800 mA (tenga en cuenta que cuanto mayor sea el voltaje de entrada, menor será la corriente de salida). Esto proporciona energía confiable para la mayoría de sus primeros proyectos.
características |
|
|---|---|
| microcontrolador | Atmega2560 |
| voltaje de funcionamiento | 5V |
| Voltaje de entrada (recomendado) | 6-9V |
| Voltaje de entrada (límite) | 12V |

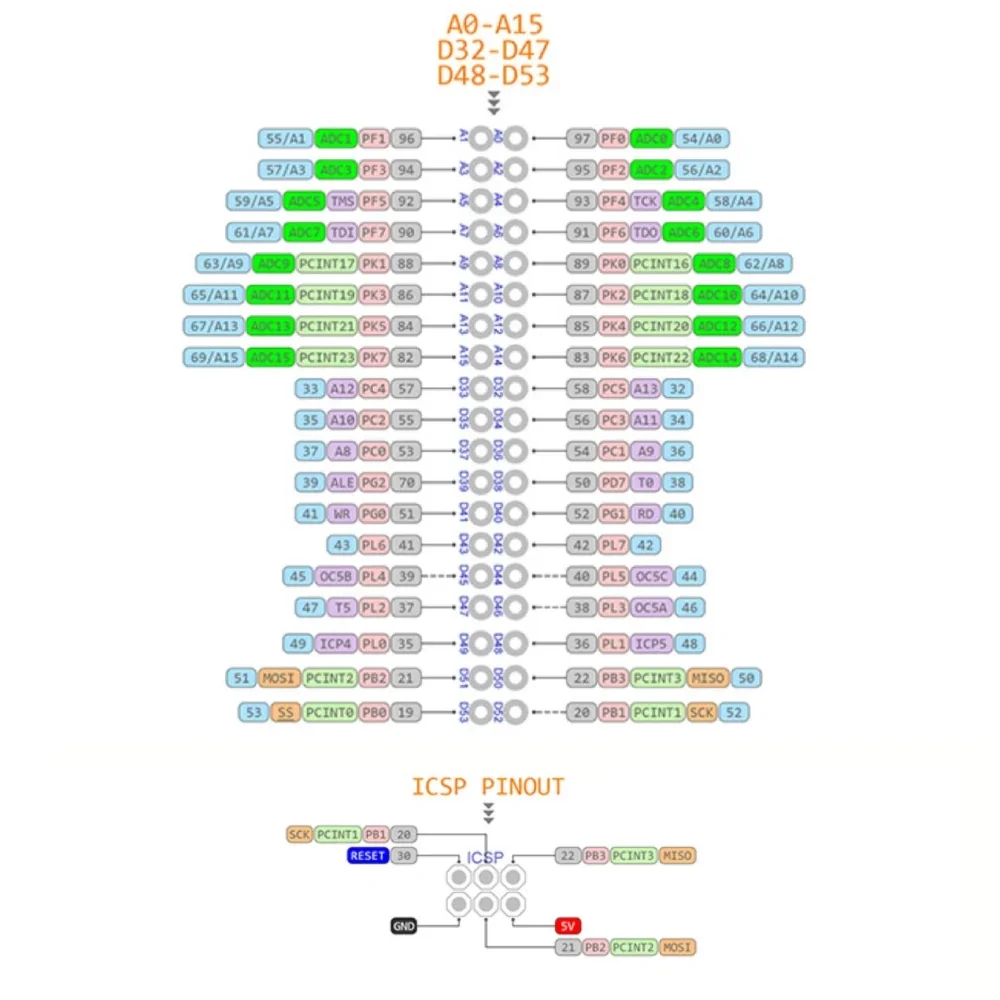

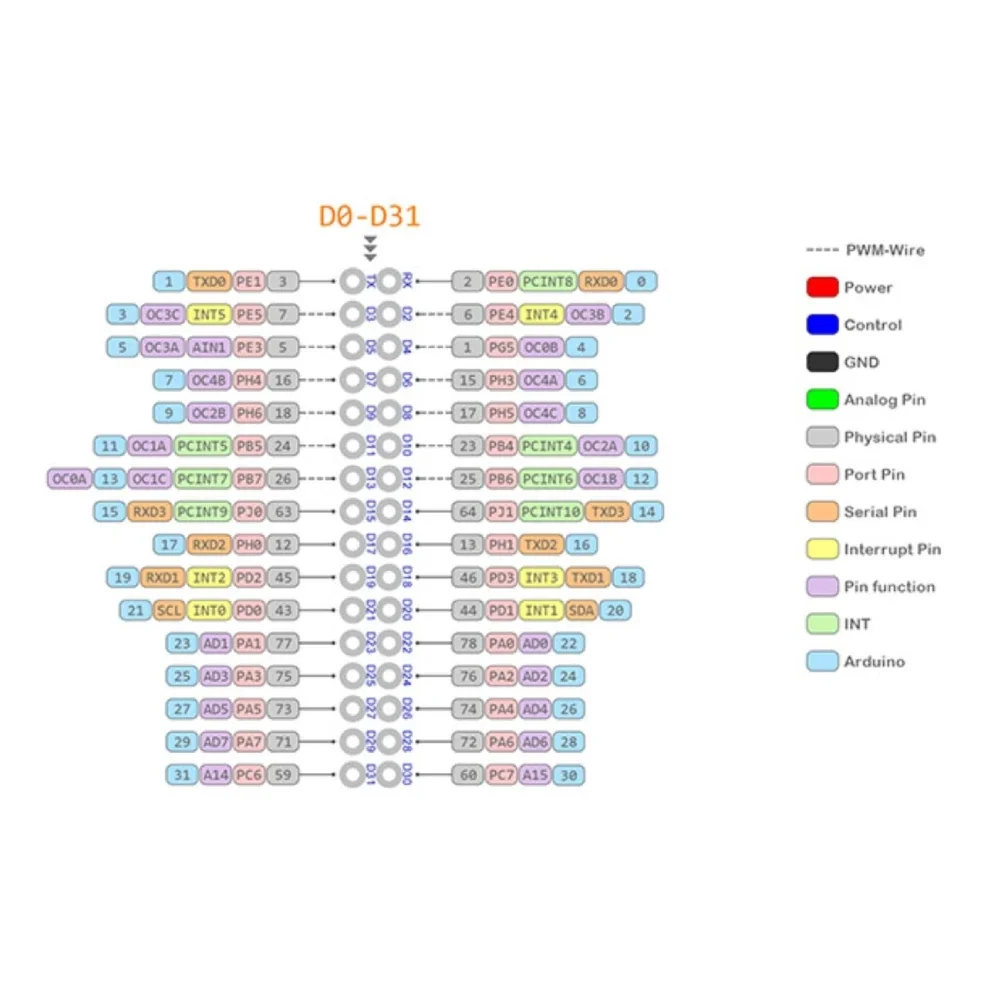

| Pines de E / S digital | 54 (15 de los cuales proporcionan salida PWM) |
| Pines de entrada analógica | 16 |
| Alimentación de CC para pin de 5 V | 800 mA |
| Corriente DC para pin de 3.3 V | 800 mA |
| memoria flash | 256 KB, de los cuales 8 KB usan el gestor de arranque |
| SRAM | 8 KB |
| EEPROM | 4 KB |
| velocidad de reloj | 16 MHz |
| El LED incorporado | 13 |
contenido del paquete
- 1 x Mega2560 Pro ATmega2560-16AU USB CH340G placa de desarrollo electrónico inteligente
