Descripción
El módulo ISD1820 permite la grabación y reproducción de mensajes de voz con baja fidelidad.
Es una solución compacta que integra un chip ISD1820 y un micrófono, facilitando la captura directa de audio.
Este dispositivo soporta grabaciones de voz de hasta 10 segundos con una frecuencia de muestreo de 6.4 kHz y un ancho de banda de 2.6 kHz.
La duración puede extenderse hasta 20 segundos si se añade una resistencia de 100 kΩ, lo que ajusta la frecuencia de muestreo a 3.2 kHz y el ancho de banda a 1.3 kHz.
El módulo ofrece diversas opciones de reproducción, incluyendo activación por nivel (PLAYL), por flanco (PLAYE) o de forma cíclica.
Puede ser controlado mediante los botones integrados en la placa o a través de señales enviadas desde un microcontrolador como Arduino.
Además, cuenta con una función de megáfono activable mediante el interruptor FT, permitiendo que el micrófono dirija el sonido directamente al altavoz.
Debido a su ancho de banda reducido, la calidad de audio es comparable a la de una línea telefónica analógica, lo que lo hace idóneo para grabaciones de voz de baja fidelidad.
Para su funcionamiento, requiere la conexión de un altavoz con una impedancia mínima de 8 Ω.
El módulo está diseñado para operar con un voltaje de hasta 3.3 V DC. Es crucial no alimentarlo con 5 V, ya que esto podría dañarlo permanentemente.
Para grabar, mantenga presionado el botón REC mientras habla al micrófono. El LED indicador se iluminará y permanecerá encendido hasta que la grabación se detenga o la memoria se llene. Al soltar REC, la grabación finaliza.
Una pulsación de REC también permite borrar la grabación anterior.
Los mensajes grabados se almacenan en una memoria no volátil, con una retención de hasta 100 años y la capacidad de ser reescritos hasta 100.000 veces.
Contenido del paquete

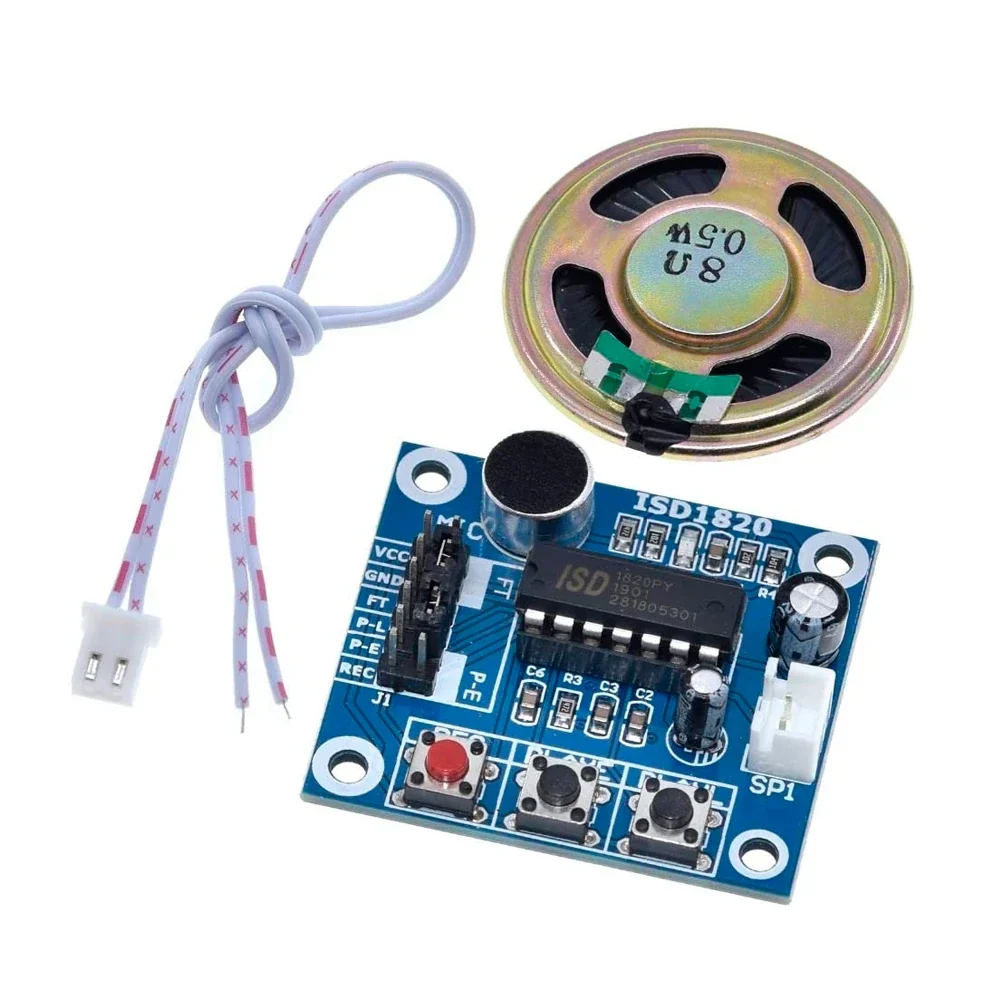

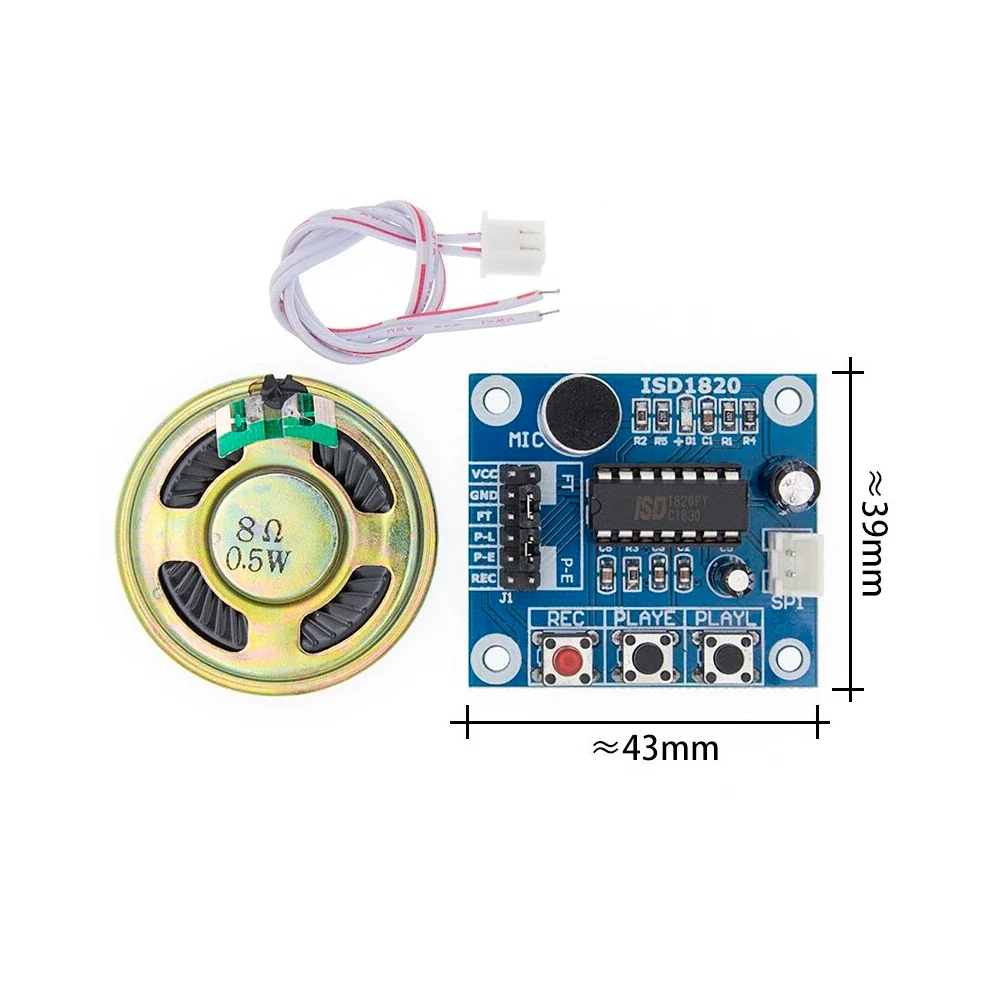

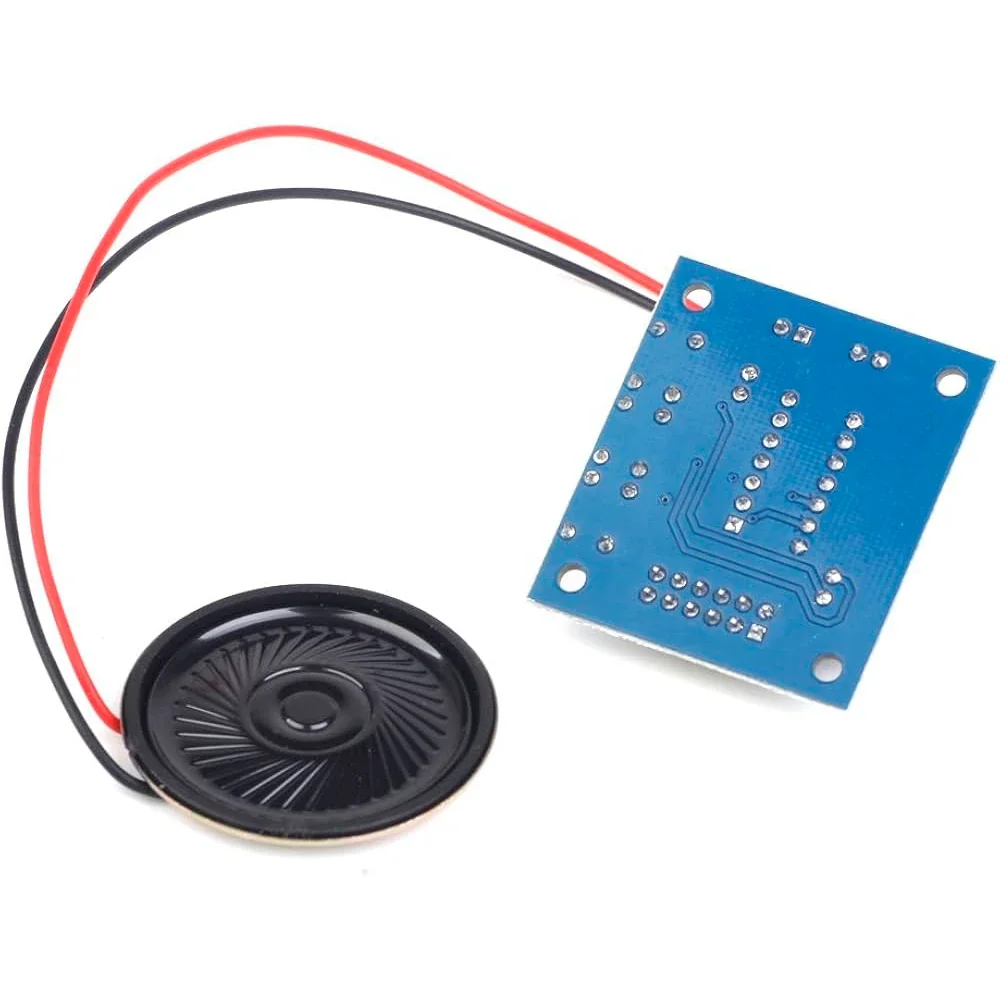

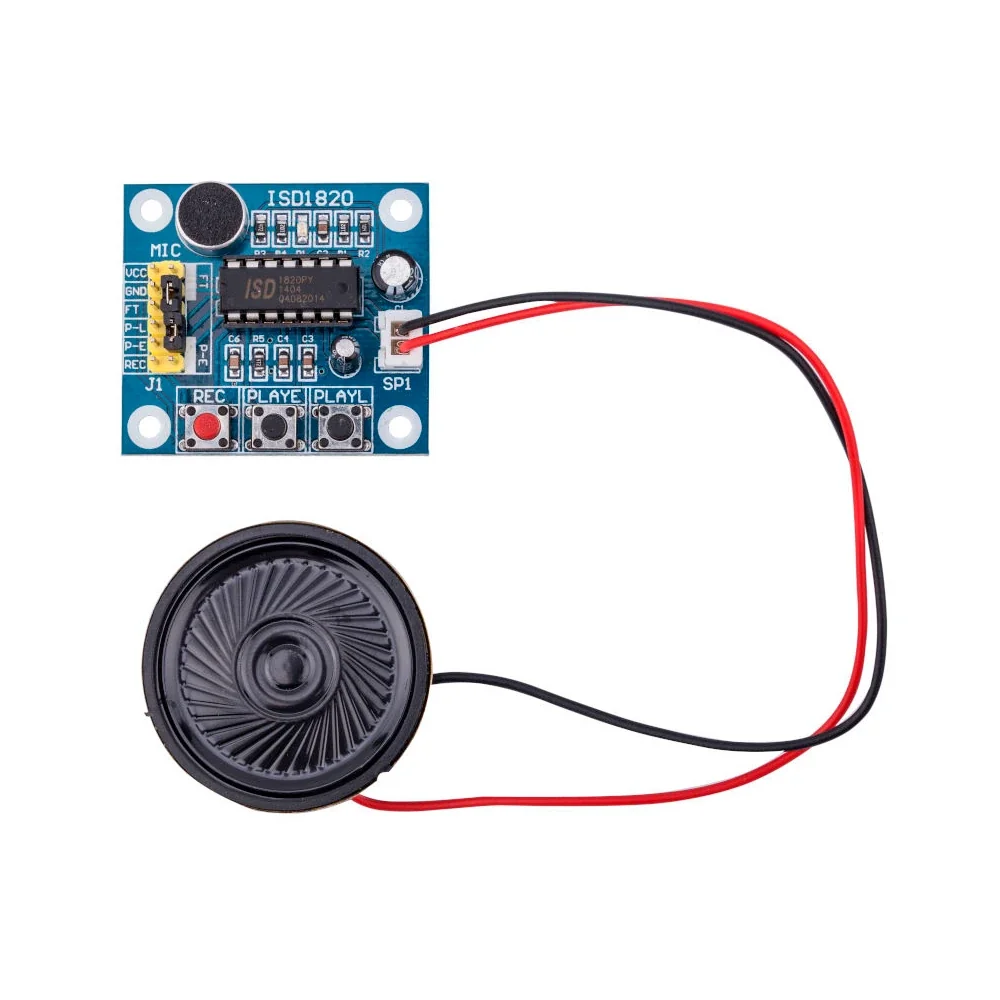

- 1x Módulo Grabador y Reproductor de Voz ISD1820 con Altavoz 3.3 V
