Descripción

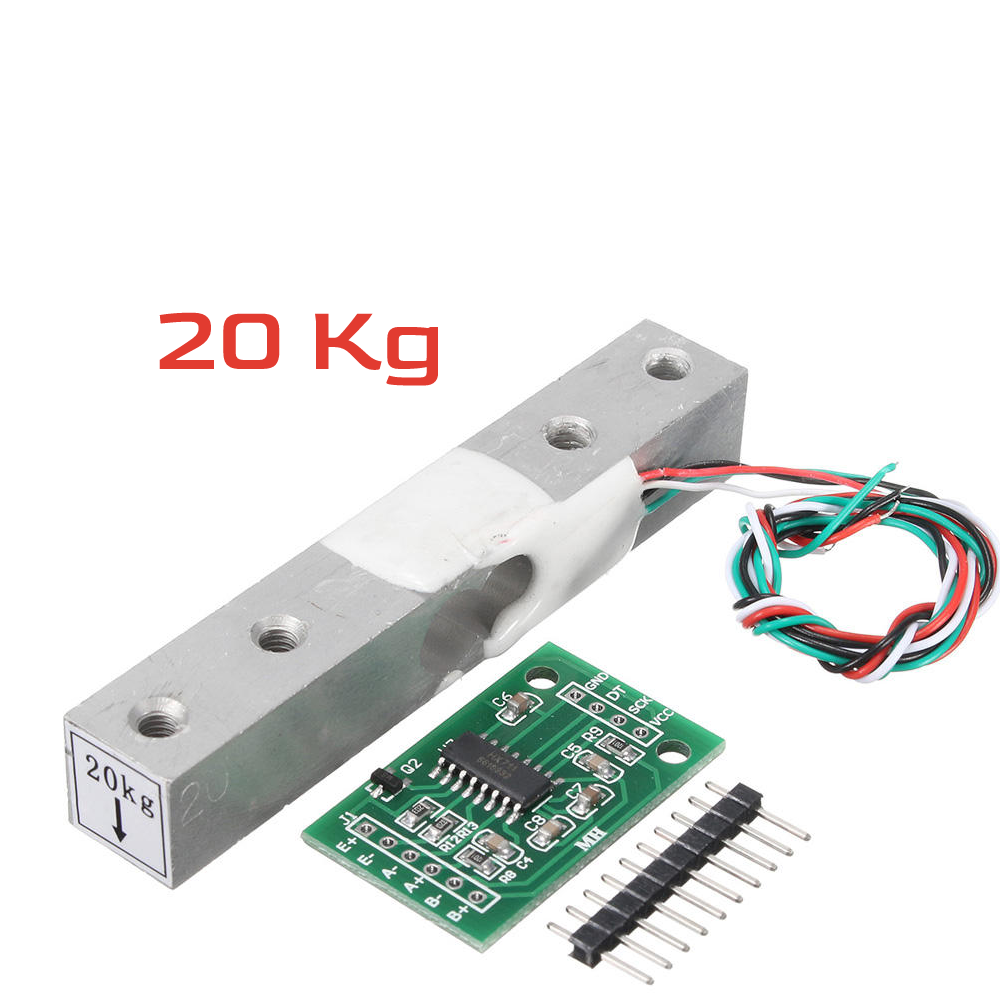

Celda de Carga 20Kg + Modulo Conversor A/D 24 Bit HX711.
Sensor capaz de determinar qué tan pesado es un objeto, conocer si el peso de un objeto cambia con el tiempo, o si simplemente necesitas detectar la presencia de un objeto mediante la medición de la tensión o carga aplicada a una superficie.
Estas Celdas de Carga están fabricadas en aleación de aluminio de alta calidad, ofreciendo un grado de protección IP65.
El Modulo HX711 es ampliamente utilizado en el acoplamiento entre las Celdas de Carga y las tarjetas de desarrollo como lo son Arduino, Microcontroladores PIC, entre otros, permitiendo leer el peso obtenido por la Celda de Carga de manera sencilla.
Internamente el modulo HX711 se encarga de la lectura del puente Wheatstone formado por la celda de carga, convirtiendo la lectura analógica a digital con su conversor A/D interno de 24 Bits.
Se comunica con la Tarjeta de desarrollo mediante 2 pines (Clock y Data) de forma serial. (I2C)
Características |
|
|---|---|
| Principales Características de la Celda de Carga | |
| Voltaje de Operación DC | 3V ~ 12V |
| Rango de medida Max | 20 Kg (Sensor de Peso YZC-133) |
| Salida de Voltaje Nominal | 1,0 ± 0.15mV / V |
| Repetibilidad | 0.03 % FS |
| Efecto de la temperatura en la salida | 0.01% F.S / ° C |
| Efecto de la temperatura sobre cero | 0.05% F.S / ° C |
| Cero | ± 0.1000 mV / V |
| Impedancia de entrada | 1115 Ω ± 10% |
| Impedancia de salida | 1000 Ω ± 10% |
| Resistencia de aislamiento | > = 1000 MΩ |
| Tasa Sobrecarga segura | 150% FS |
| Tasa de sobrecarga final | 200% FS |
| Rango de temperatura | -20 °C ~ 60 °C |
| Material | Aleación de aluminio |
| Grado de protección | IP65 |
| Diámetro del cable φ | 0.8 mm |
| Longitud del cable | 25 cm |
| Dimensiones de la Celda de Carga | 80 mm x 12.7 mm x 12.7 mm |

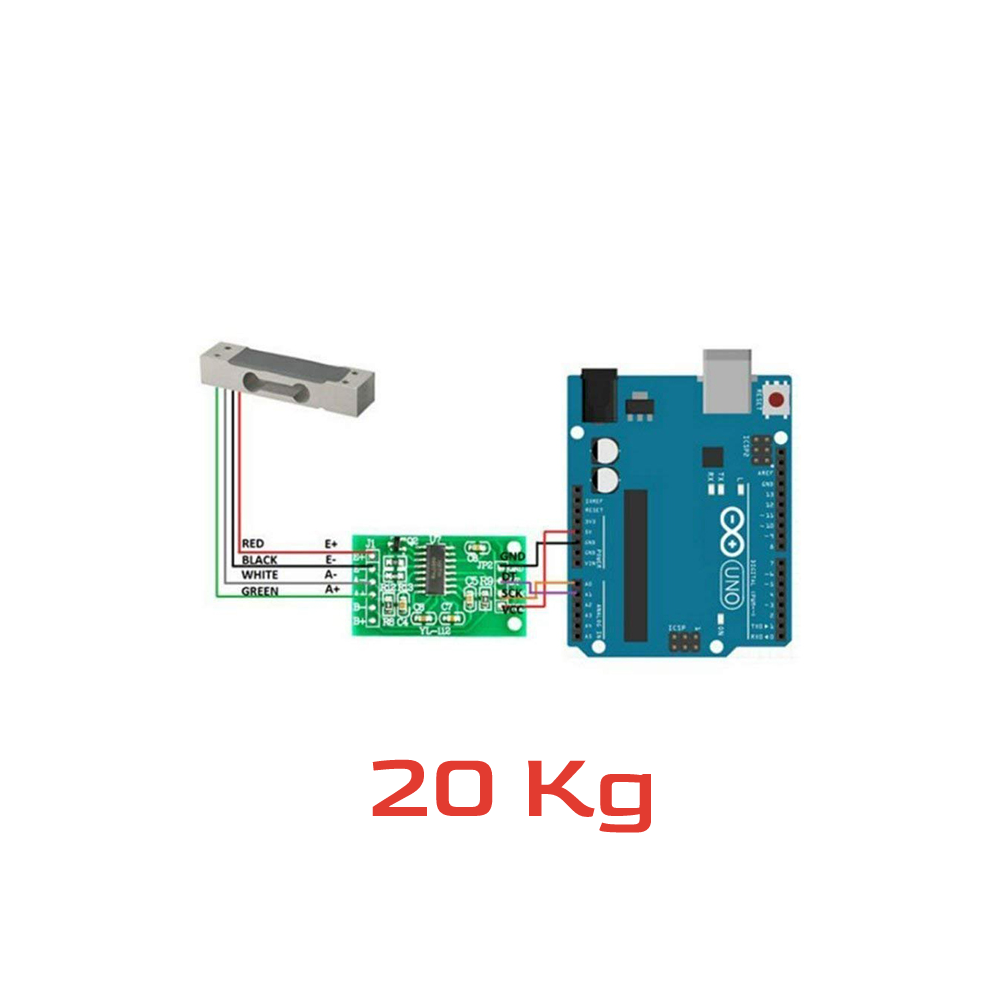

| Distribución del Cableado: | |
| Rojo | Alimentación + |
| Negro | Fuente – |
| Verde | Señal + |
| Blanco | Señal – |
Especificaciones |
|
|---|---|
| Principales Características del Modulo HX711 | |
| Voltaje de operación DC | 2.6V ~ 5V. |
| Corriente de operación | < 1.5 mA |
| Corriente en espera | <1 uA |
| Canales diferenciales de entrada | 2 |
| PGA | integrado de ganancia programable 32, 64 y 128 veces. |
| Operación Seleccionable | 10 y 80 muestras por segundo |
| Oscilador | interno. |
| Interfaz de comunicación | tipo I2C. |
| Acople ideal | como Puente de Wheatstone. |
| Dimensiones | 30 mm x 18 mm |
Contenido del paquete

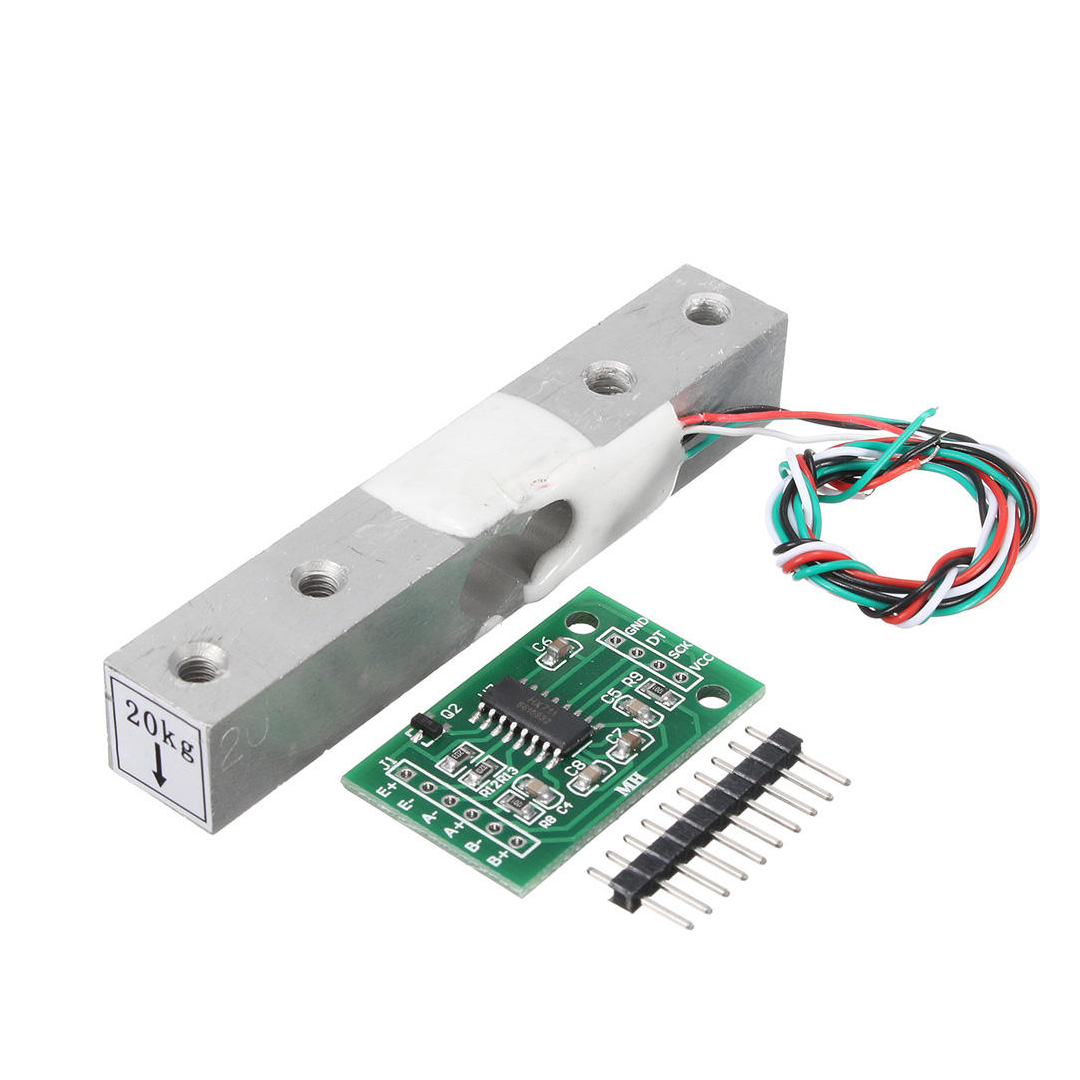

- 1 x HX711 Modulo Conversor + Celda Carga 20 kg Load Cell Conversor A/D 24bits
