Descripción

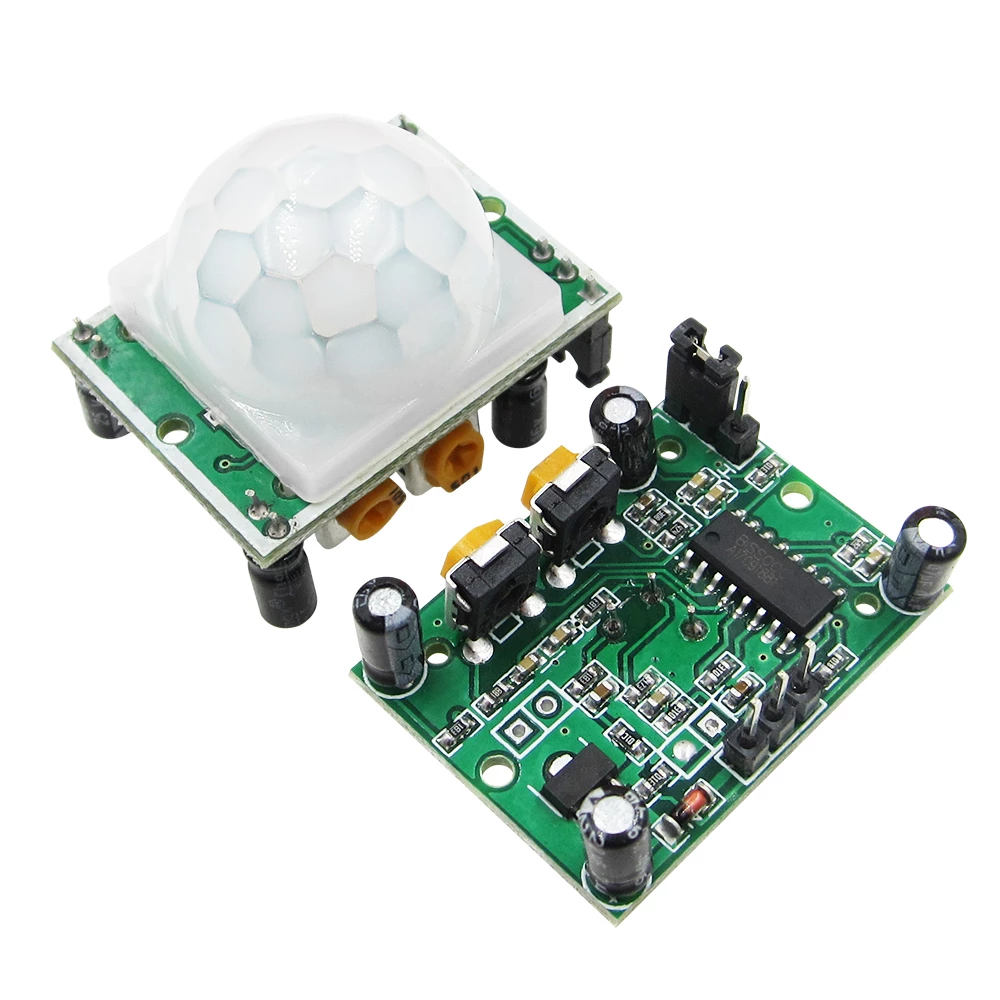

El HC-SR501 sensor PIR detección de movimiento forma parte de nuestra linea de sensores en módulo. Dentro del HC-SR501 se integra toda la electrónica necesaria para el soporte del sensor PIR propiamente dicho y entrega un pulso configurable y compatible con TTL que puede ser aceptado por la mayoría de los microcontroladores.

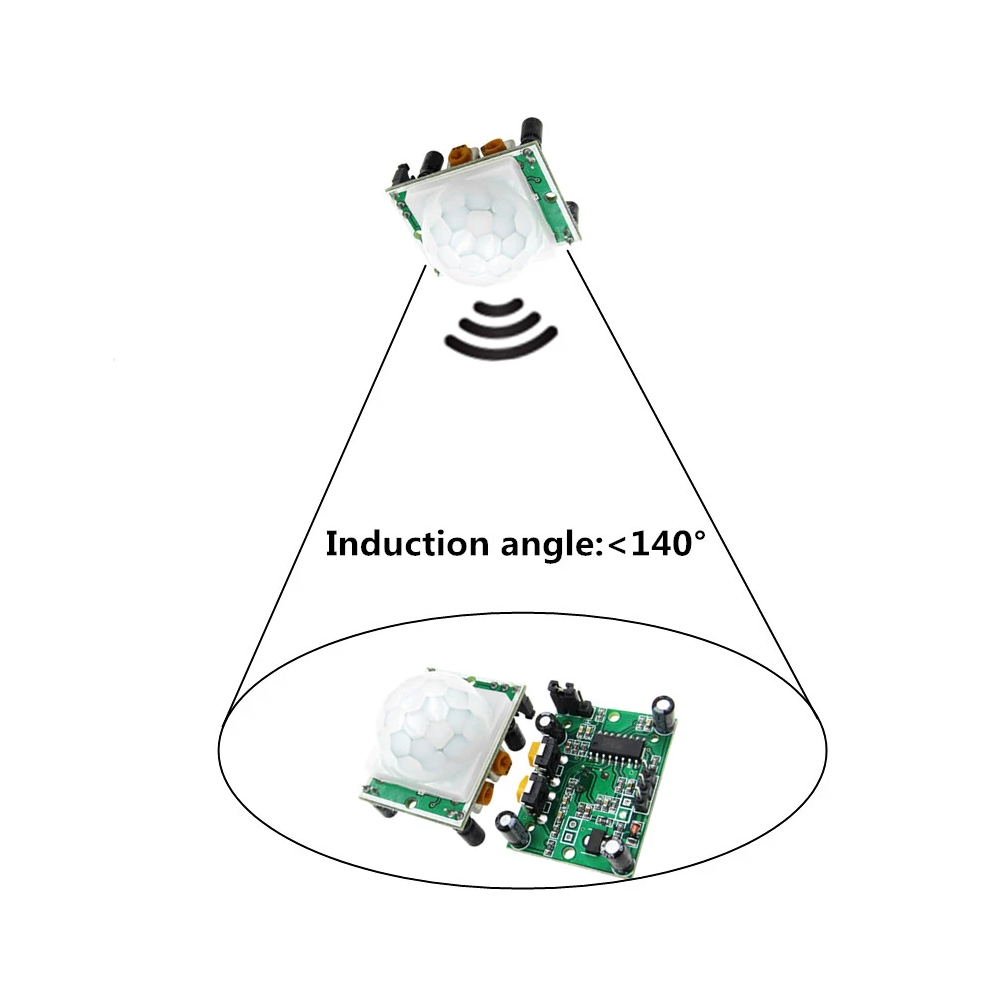

Este módulo permite detectar personas y animales grandes a través de un sensor PIR (Passive Infrared). Los sensores PIR se utilizan ampliamente en aplicaciones como sistemas de alarma, puertas automáticas, luces automáticas, etc.
Características |
|
|---|---|

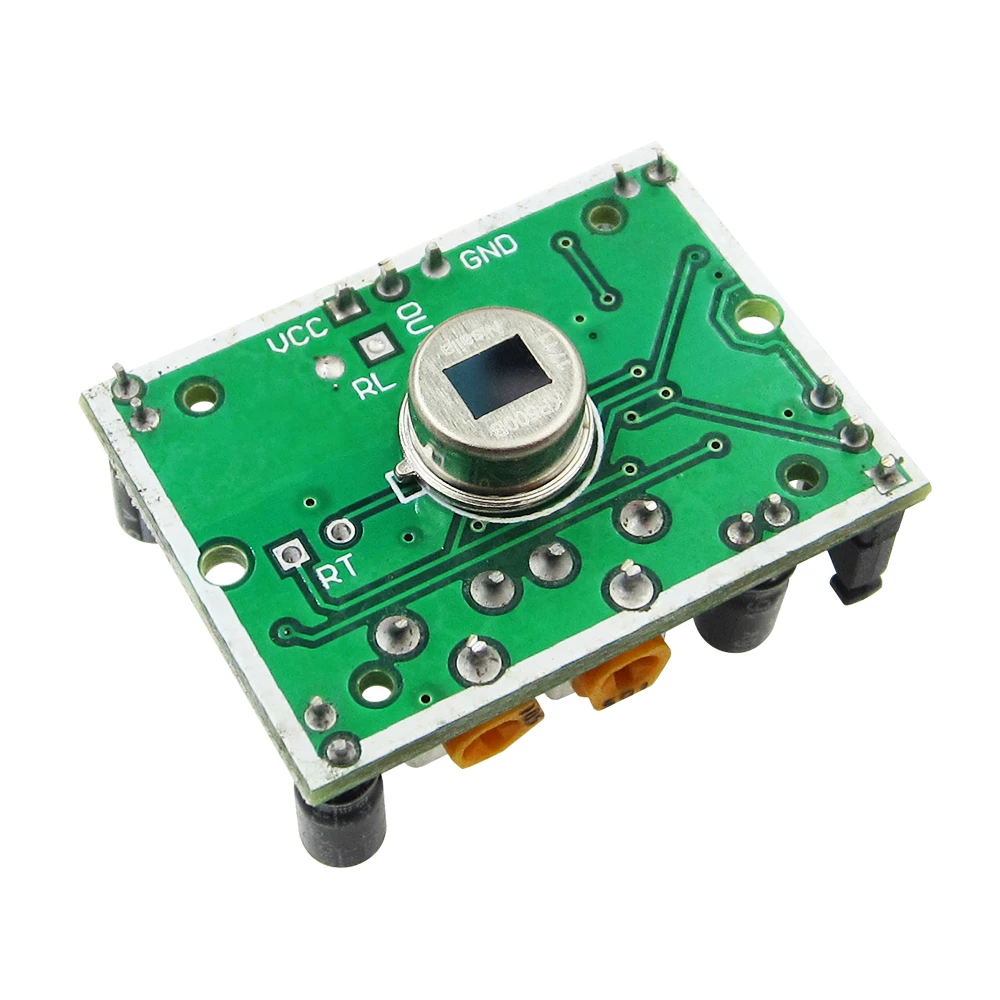

| Pines de conexión | +5V, Out y GND |
| Dimensiones aproximadas | 3.2cm x 2.4cm x 1.8 cm |
| Circuitos de control | incluidos en el módulo |
| Tiempo de activación y sensibilidad | ajustable |
| Voltaje de operación | 4.5 – 20 V |
| Corriente de operación | <60uA |
| Salida | Pulso lógico 3.3V |
| Tiempo de retardo | 5 – 200 Segundos (ajustable en CH1) |
| Distancia de detección | 3 – 7 Metros (ajustable en RL2) |
Contenido del paquete
- 1 x Modulo Sensor detector de Movimiento PIR HC-SR501
