Descripción

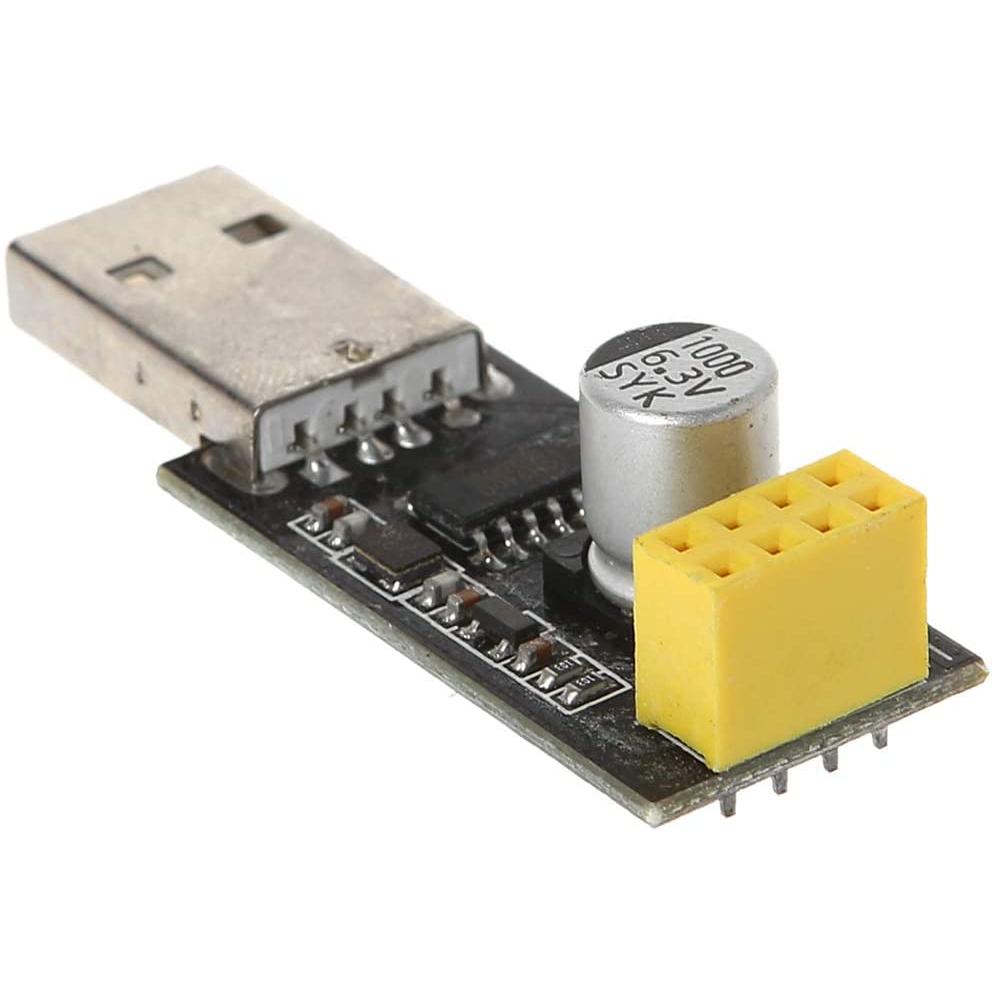

Este módulo es un adaptador / programador USB para módulos ESP-01 del tipo ESP8266.

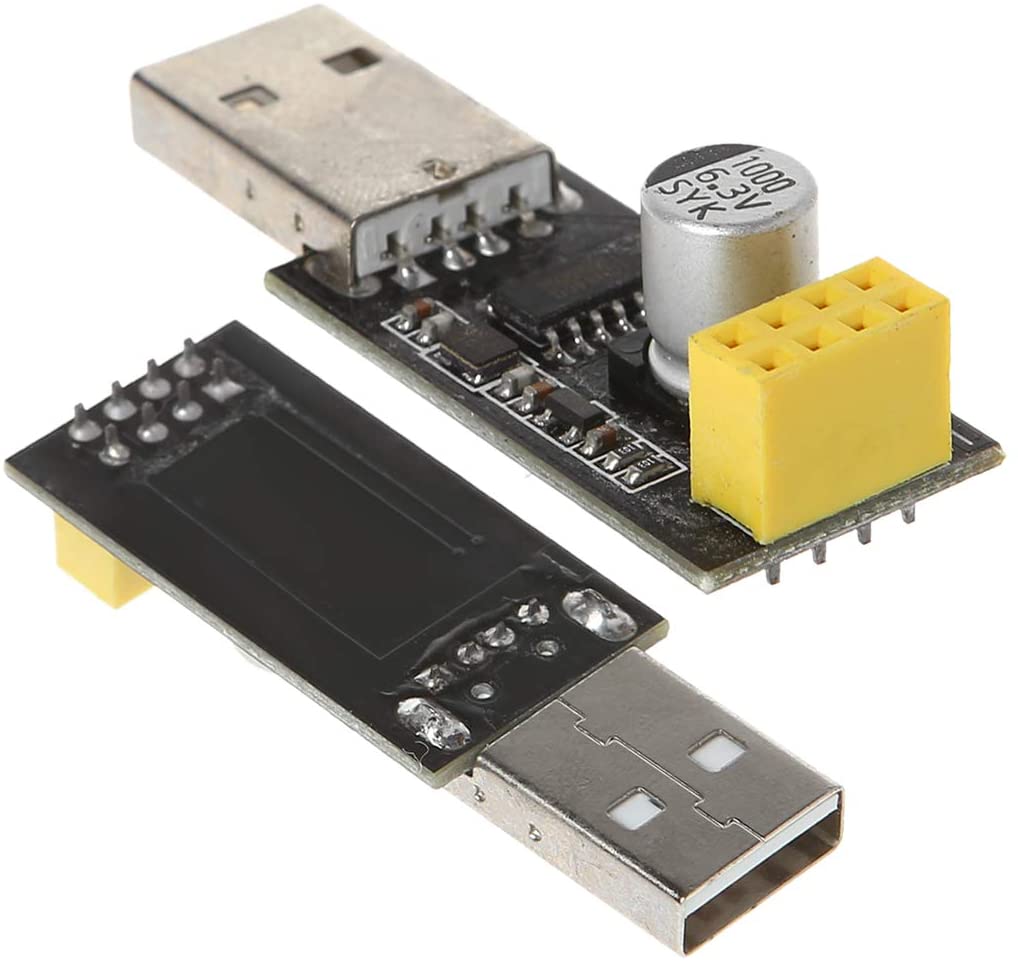

Está convenientemente equipado con un enchufe 2x4P de 2,54 mm para conectar el ESP01 (como se muestra en la Figura 2) y configurarlo o ejecutarlo de inmediato.
Una tapa grande de 1000μF ayuda a obtener un VCC estable de 5.0V del bus USb, y el puente (a la derecha del encabezado 2x4P) ayuda a configurar la línea GPIO0 según sea necesario.
El módulo se basa en el WCH-Bridget USB-UART CH340, que es compatible con todas las plataformas.
Nota: Para usar con la plataforma Arduino ESP8266 y el IDE de Arduino, el estado de GPIO0 debe cambiarse manualmente para el modo de trabajo. Para obtener una carga completamente automática, lo más probable es que, con muy poco esfuerzo, asigne una línea de control no utilizada del CH340 para controlar la línea GPIO0 (probablemente a expensas de una inversión lógica necesaria).
caracteristicas |
|
|---|---|
| producto | Programador ESP-01 |
| compatible | Módulo WLAN ESP-01 |

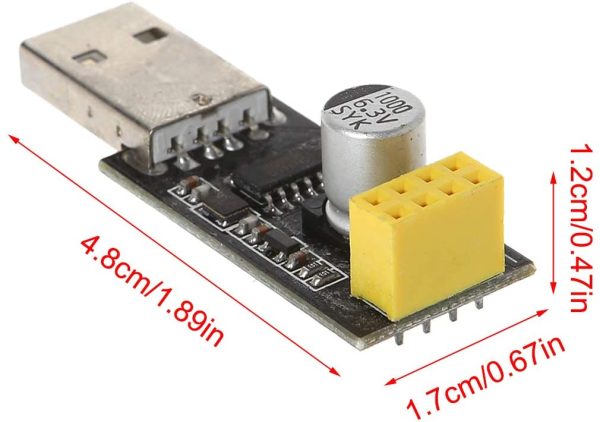

| Talla | Aprox. 4,8 x 1,7 x 1,2 cm. |
| cantidad | 1 unidad. |
Contenido del paquete
- 1 x adaptador de programación USB ESP-01 a placa de desarrollo ESP8266 REF2108
