Descripción

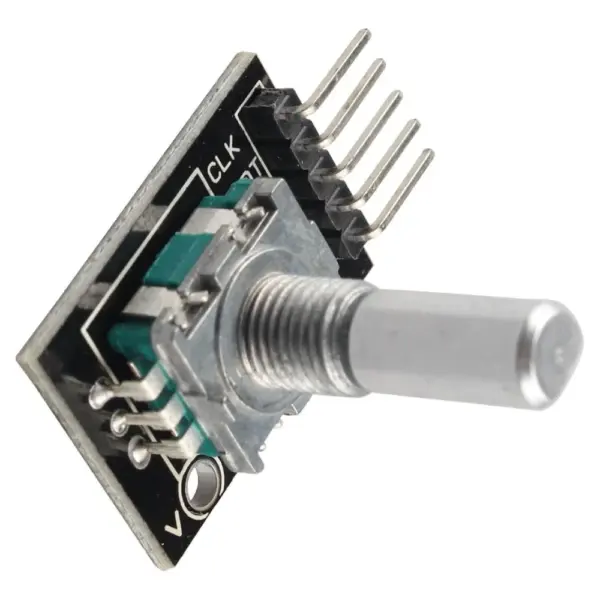

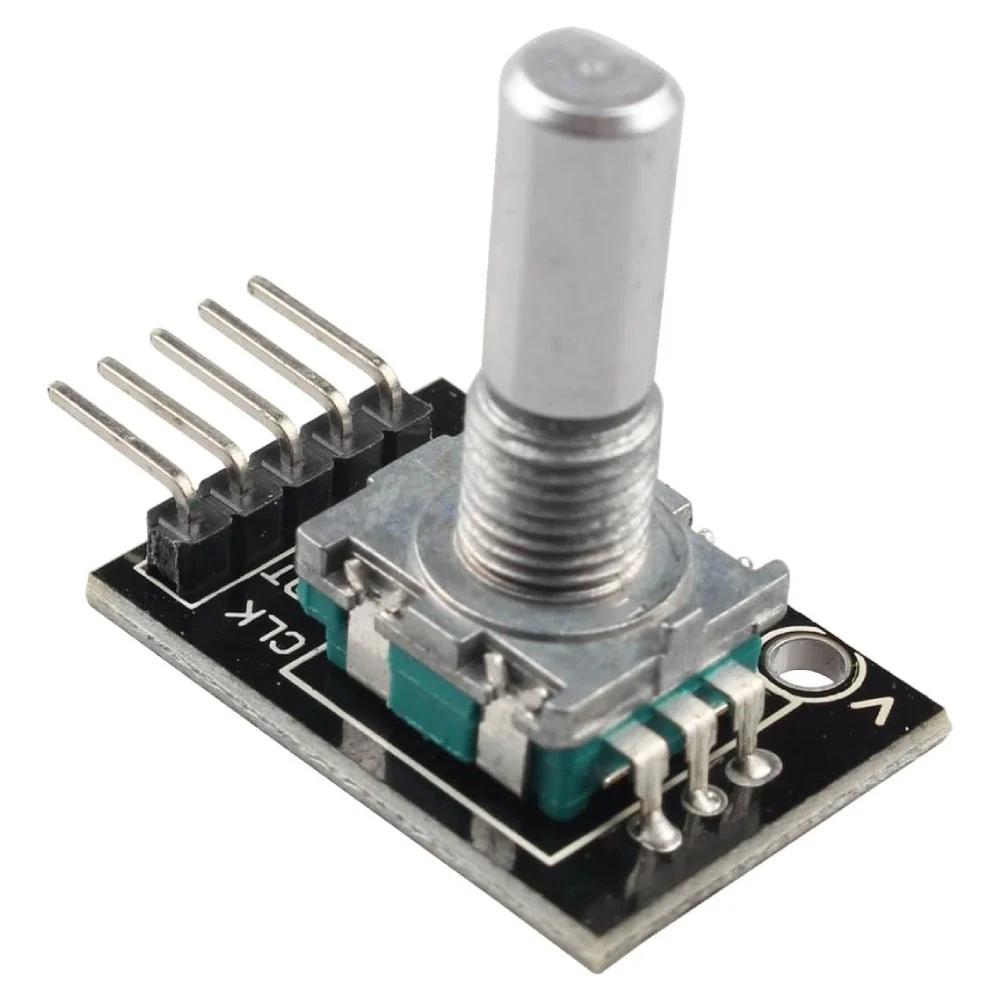

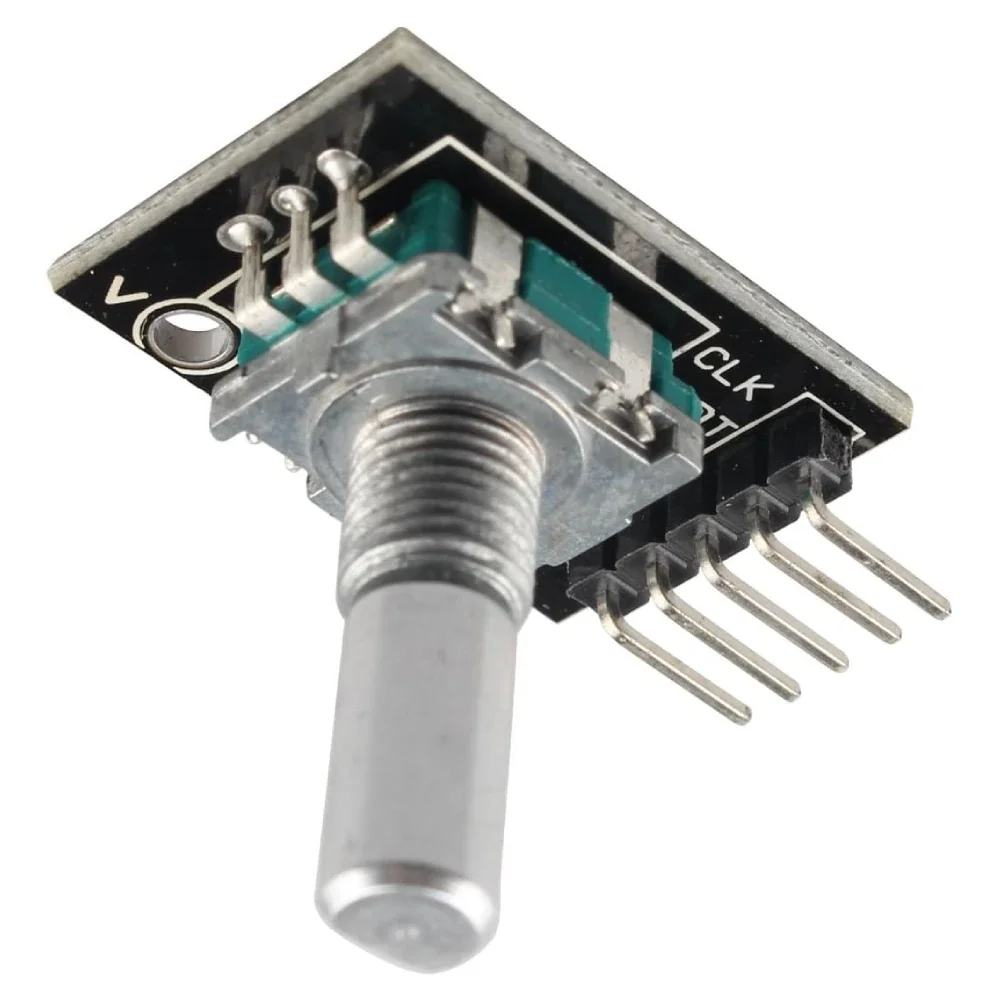

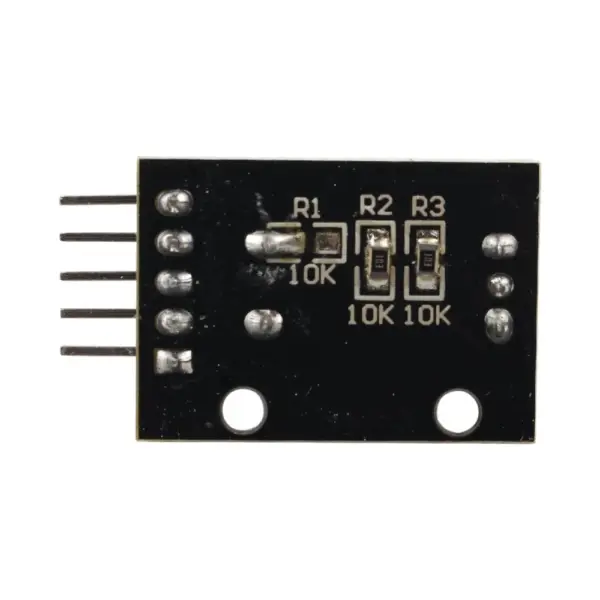

Este dispositivo combina codificador absoluto con interruptor de reajuste integrado y resistencias de pull-up.
Compacto y fácil de usar.
5 Pines:
CLK – Equivalente a la salida A en el codificador regulares
DT – Equivalente a la salida B en el codificador regulares
GND – Equivalente a la salida C en codificador regulares
SW – Interruptor de reinicio
+ (VCC) – Alimentación positiva a la unidad
Material: Encoder Metálico + Placa de PCB

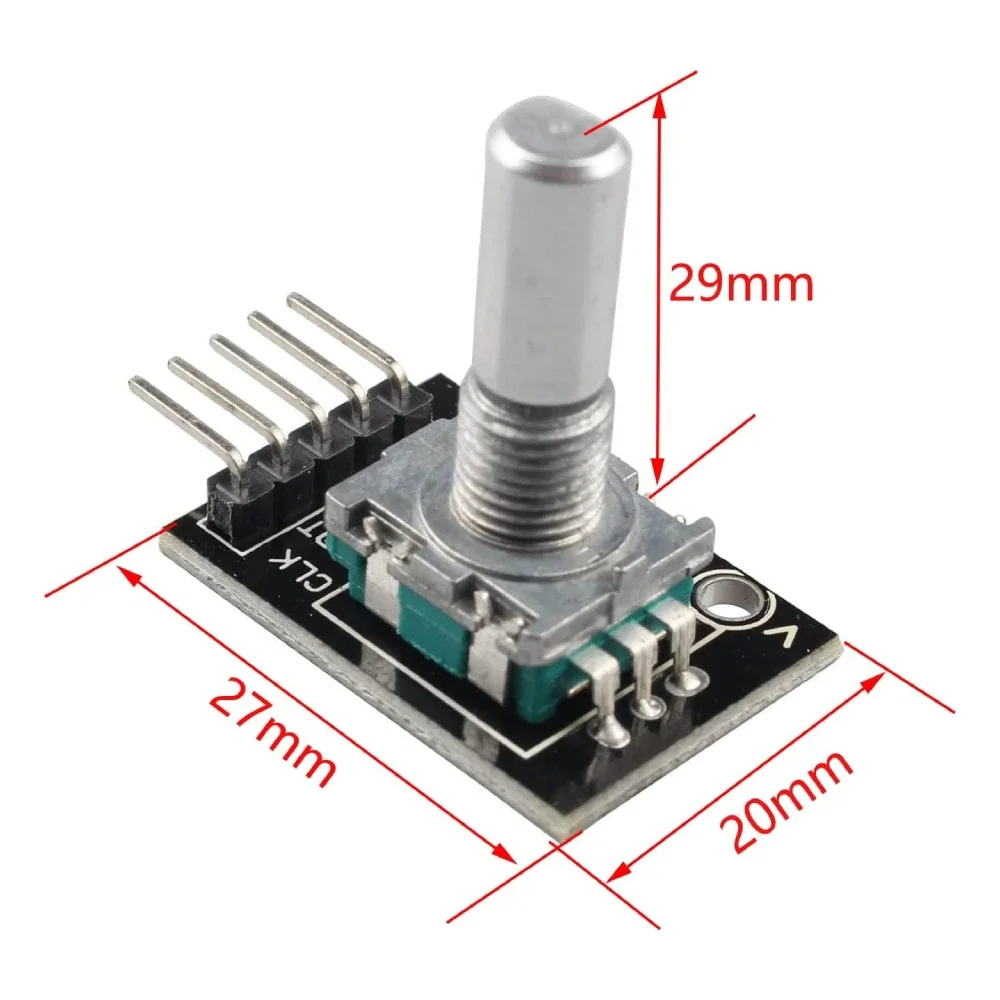

Tamaño: 31 * 19 * 29mm aprox.
Voltaje de funcionamiento: 5V
Círculo de pulso: 20
Al girar el codificador rotatorio se puede contar en positivo y negativo, dependiendo de la dirección de giro; este recuento de rotación no se limita. Con el boton del codificador rotativo se pueden restablecer a su estado inicial, que comienza a contar desde 0.
