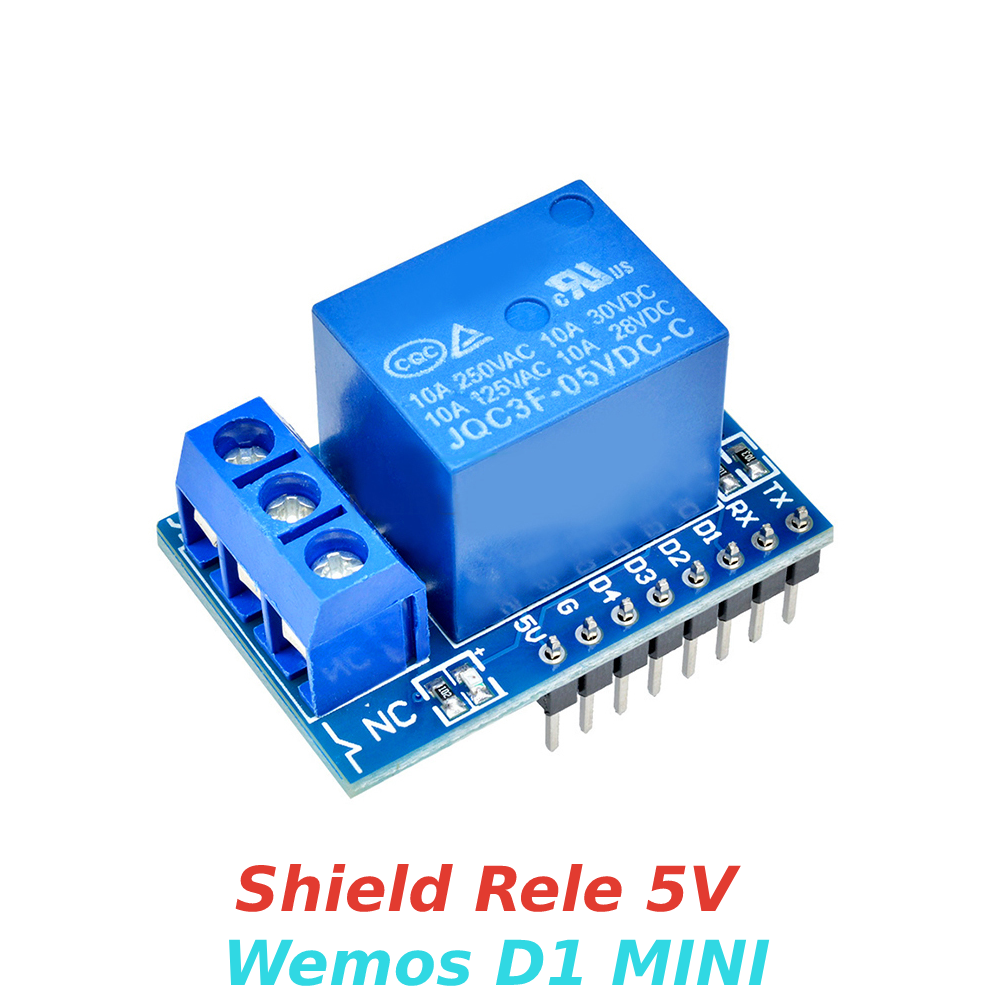

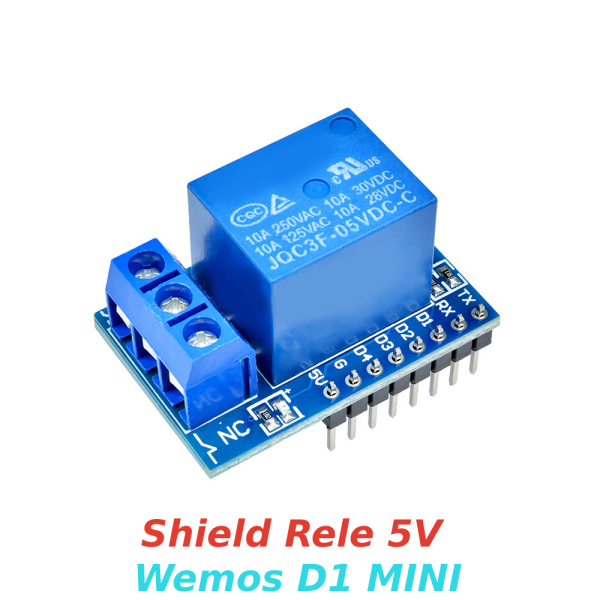

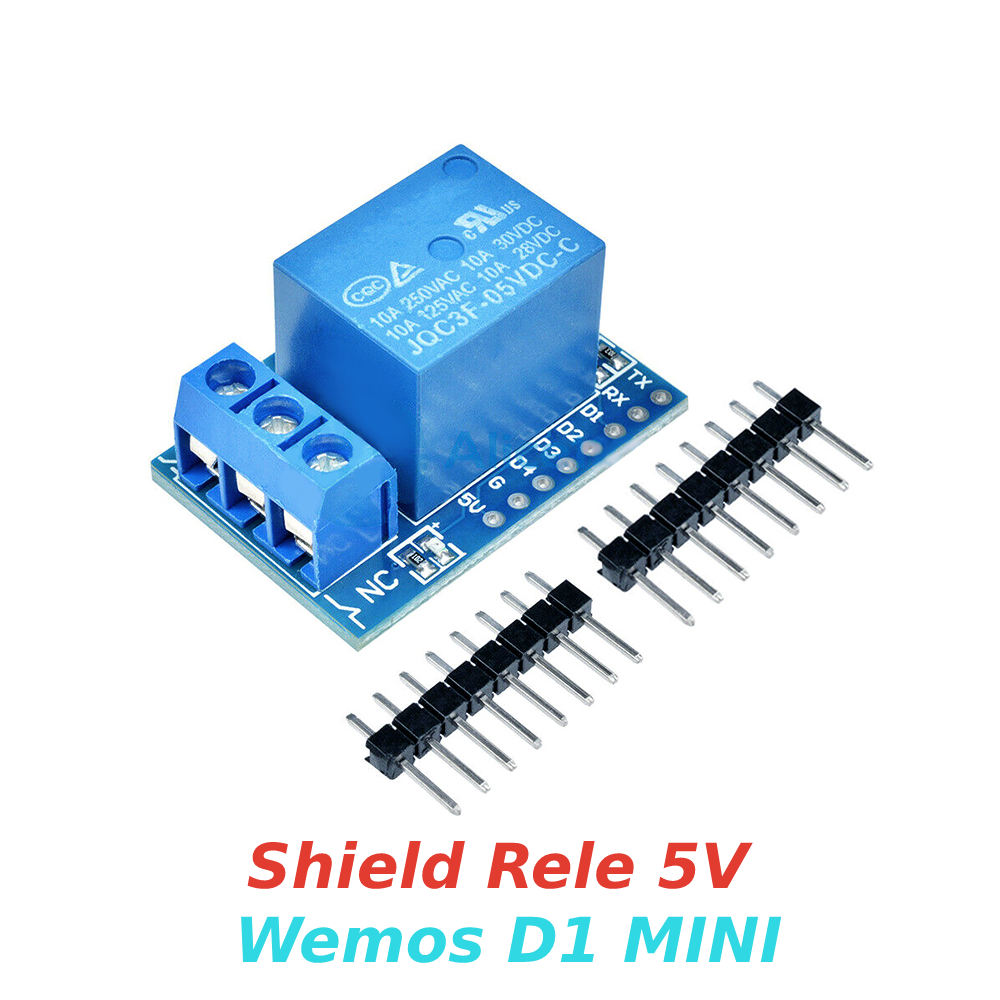

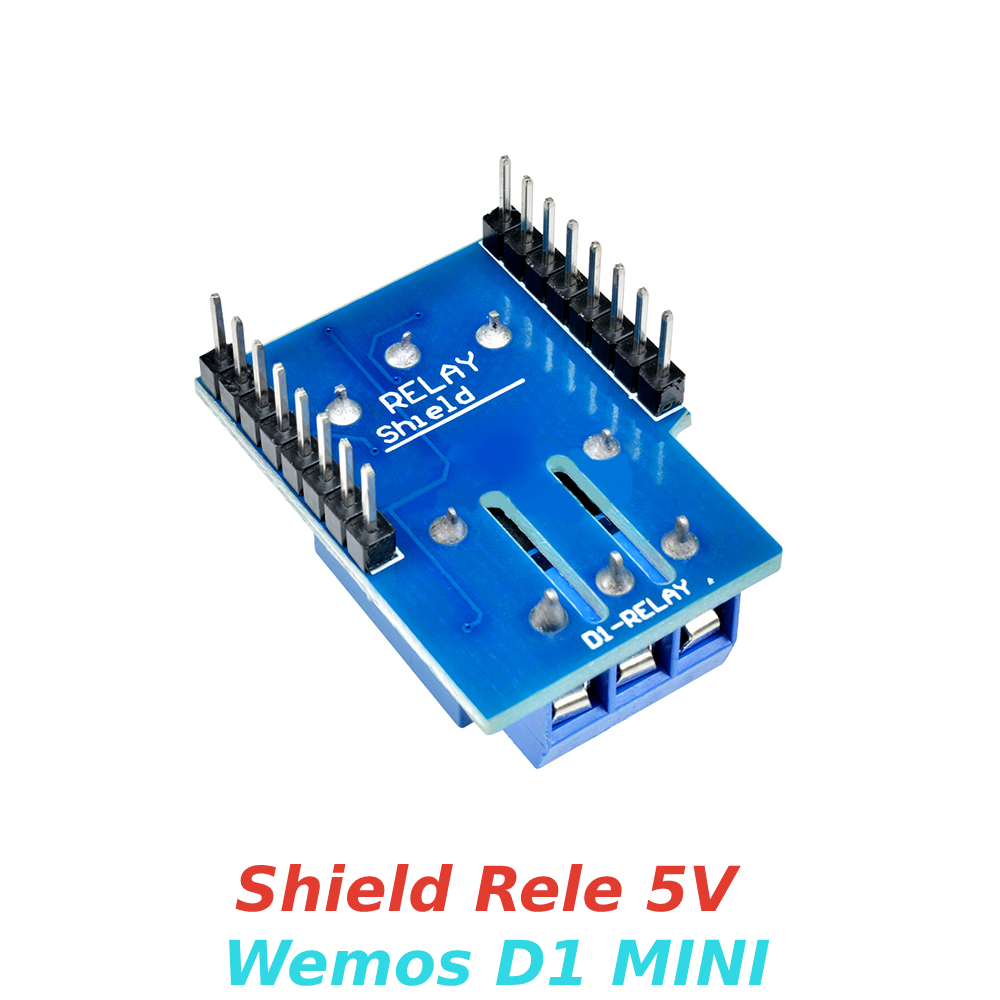

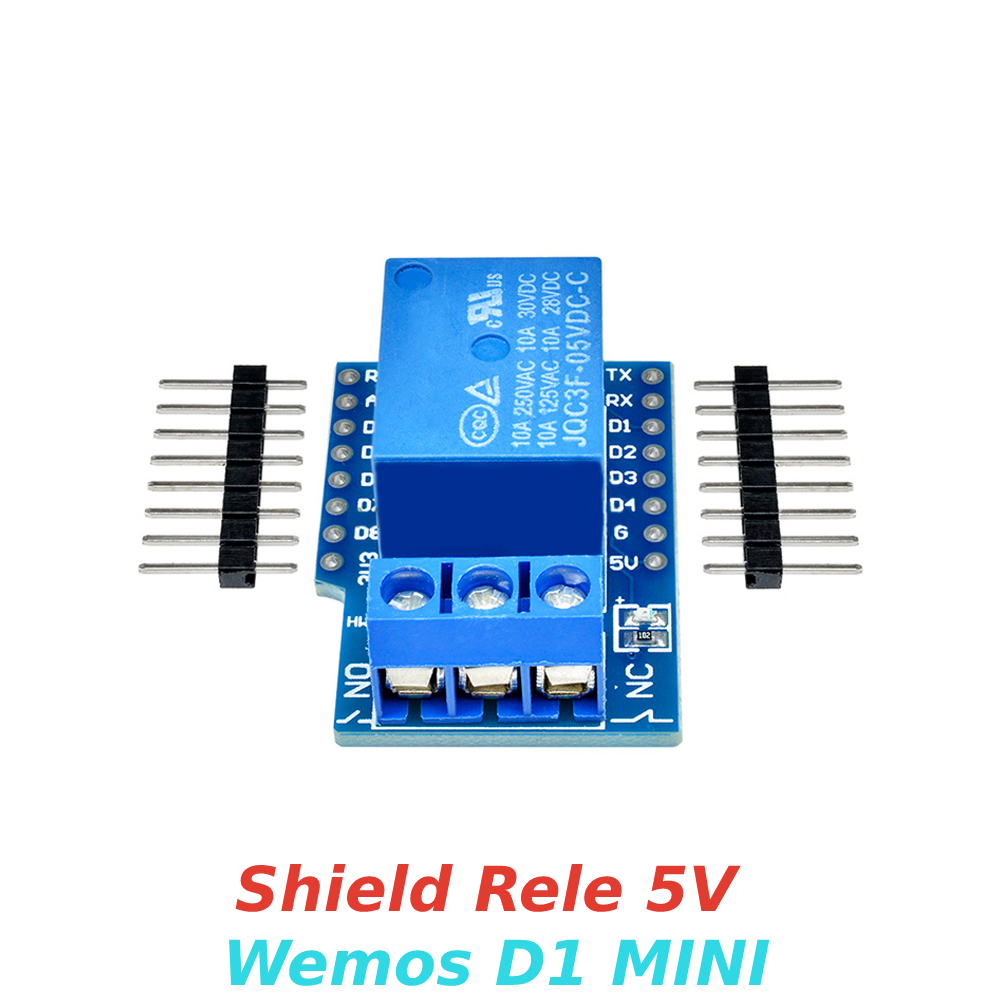

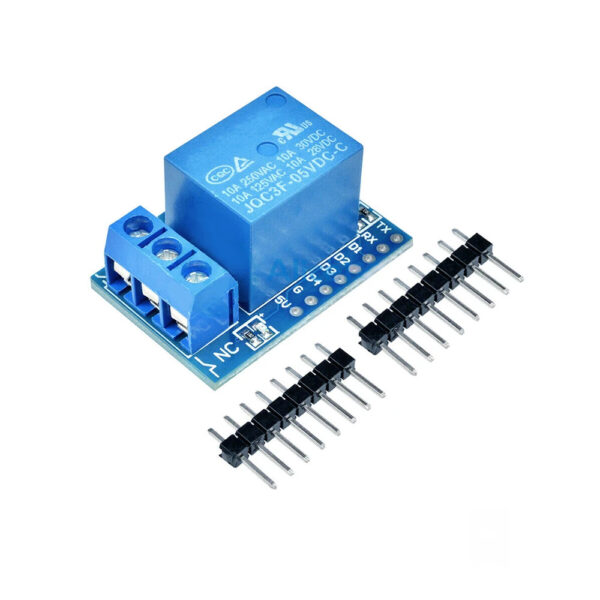

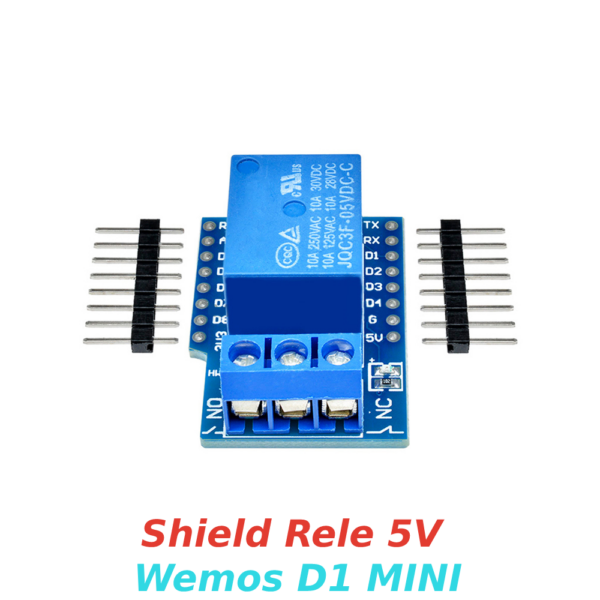

Modulo Shield Rele 5V para WeMos D1 mini WiFi ESP8266

2,95

Este protector de relé mini D1 es un interruptor digital para controlar voltajes y corrientes mucho más altos que tu mini microcontrolador D1.

Hay existencias

Este protector de relé mini D1 es un interruptor digital para controlar voltajes y corrientes mucho más altos que tu mini microcontrolador D1.

Controlado por la D1 mini, el relé cambiará para permitir que la corriente fluya o se apague, dependiendo de tu cableado.

El circuito del relé Shield está configurado de modo que la bobina (lado de control) del relé se conecta entre 5 V y el terminal colector de un transistor.

La base del transistor está conectada al Pin D1 de la placa D1 Mini de modo que el estado del transistor, y por lo tanto, el estado de la bobina del relé, se puede girar en ON y OFF en función de si el pin está en un alto (3.3VDC) o bajo (0VDC, tierra), voltaje controlado en el código que corre en el ESP8266.

Características

Polaridad Active High – debe ajustar el pin D1 a alto para cambiar este dispositivo de encendido.
Relé Max Voltaje de conmutación 250 V AC
Interruptor de relé máximo corriente 10 amperios de CA.
Cantidad 1 unidad

Contenido del paquete

  • 1 x Modulo Shield Rele 5V para WeMos D1 mini WiFi ESP8266
