Descripción
Este tipo de sensores detectan la presencia de lluvia por la variación de conductividad del sensor al entrar en contacto con el agua.

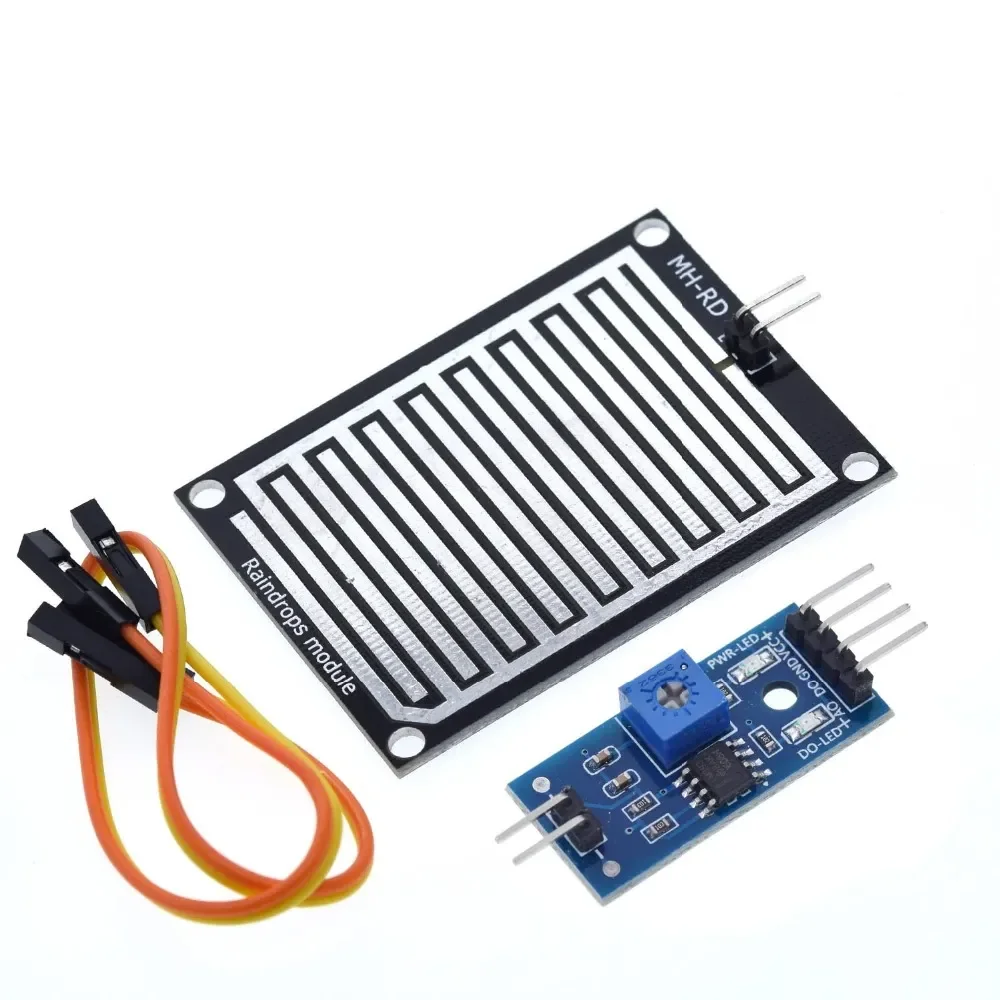

Constructivamente son sensores sencillos. Se dispone de dos contactos, unidos a unas pistas conductoras entrelazadas entre sí a una pequeña distancia, sin existir contacto entre ambas. Al depositarse agua sobre la superficie, se pone en contacto eléctrico ambos conductores, lo que puede ser detectado por un sensor.

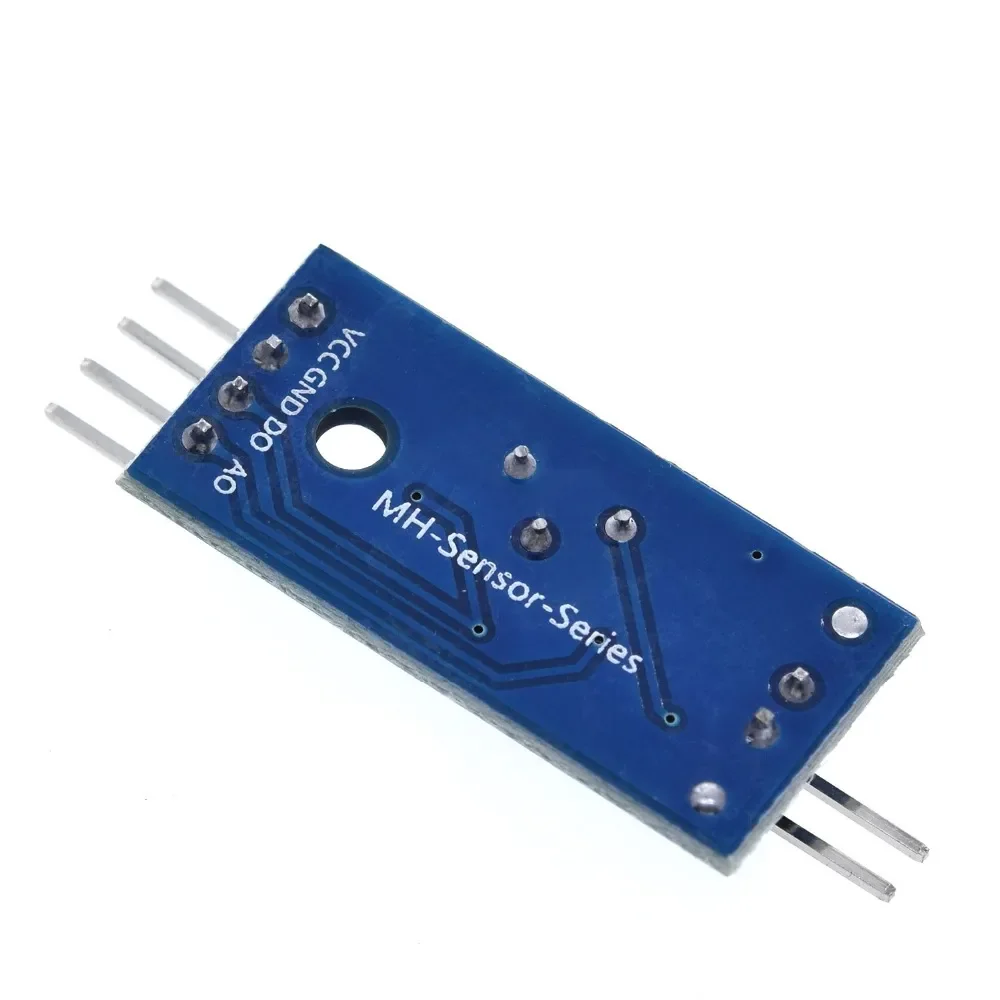

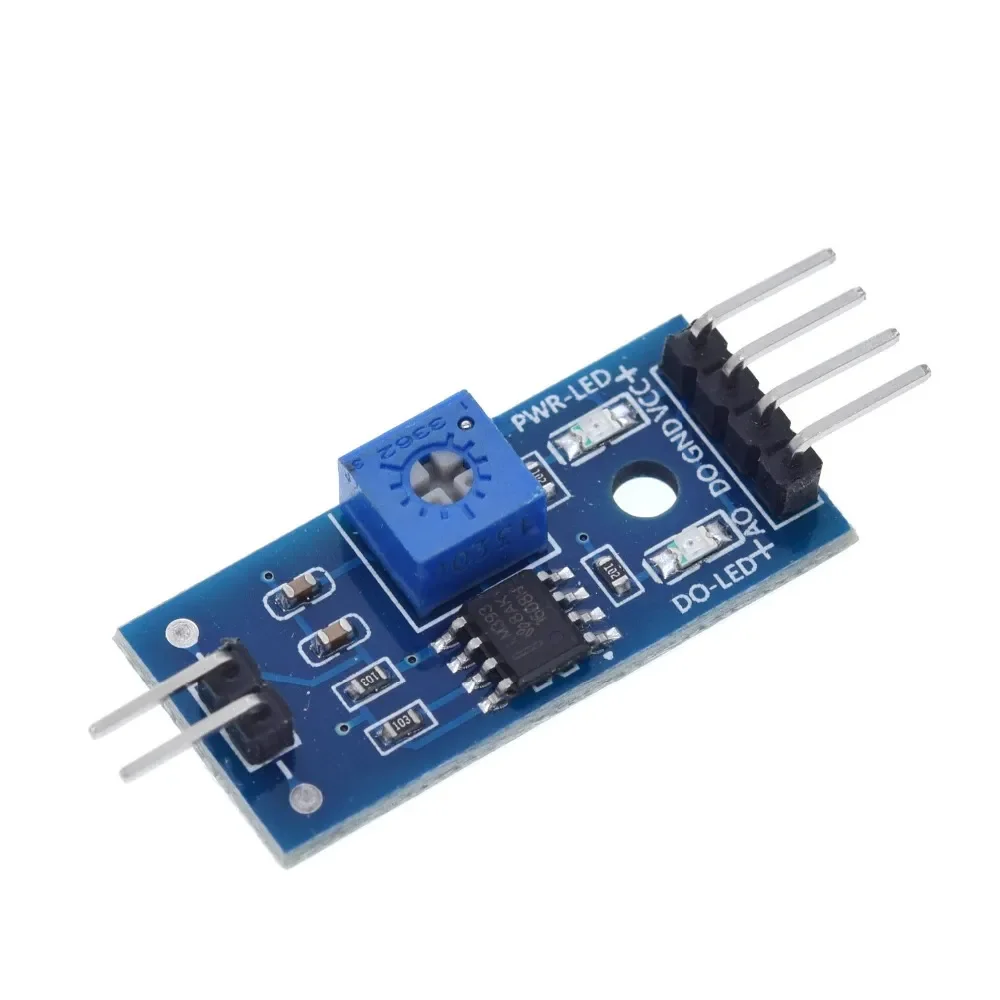

Se envía con una placa de medición estándar con el comparador LM393, que permite obtener la lectura tanto como un valor analógico como de forma digital cuando se supera un cierto umbral, que se regula a través de un potenciómetro ubicado en la propia placa.
Los valores analógicos medidos varían desde 0 para una placa totalmente empapada, a 1023 para una placa totalmente seca.
La salida digital dispara cuando el valor de humedad supera un cierto valor, que ajustamos mediante el potenciómetro. Por tanto, obtendremos una señal LOW en ausencia de lluvia, y HIGH con presencia de lluvia.
En el caso del sensor de lluvia la señal analógica carece de interés, ya que el sensor no dispone de la precisión necesaria para medir la cantidad de agua acumulada. En cualquier caso, sería difícil extrapolar la medición a un valor de litros hora. Es decir, no podemos medir la cantidad de lluvia, solo su presencia.
El sensor de lluvia puede ser empleado, por ejemplo, para extender un toldo o activar algún otro mecanismo, hacer sonar una alarma, o registrar la cantidad de tiempo (días, horas) en el que se producen precipitaciones en una determinada zona.
El sensor de lluvia también puede ser empleado para detectar inundaciones, colocándolo en el suelo de un sótano o sala de calderas, por ejemplo. También puede ser útil para detectar cuando el agua de un depósito sobrepasa un determinado nivel.
CARACTERÍSTICAS:
Tensión de funcionamiento: 3.3V -5 V
Sensibilidad ajustable por potenciómetro
Modo de salida dual : analógica y digital
LED rojo – indicador de encendido
LED verde – indicador de salida de conmutación digital

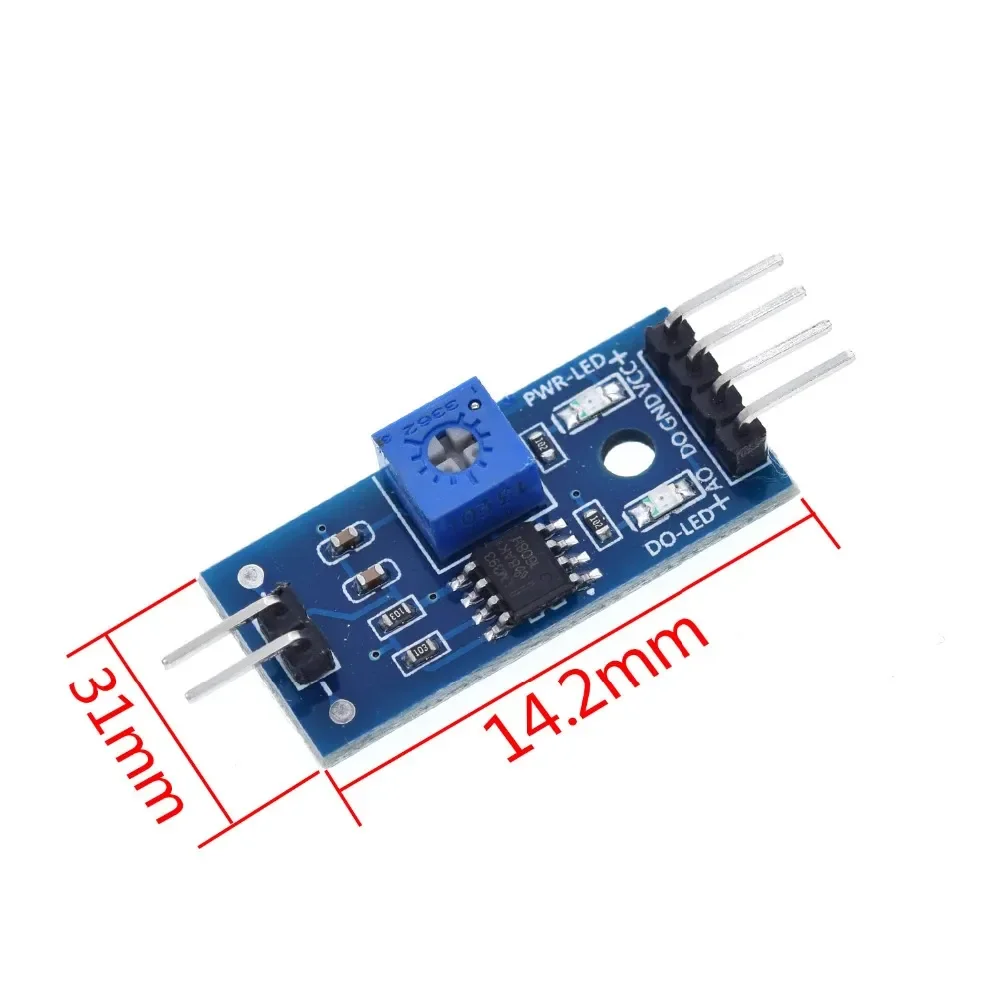

Medidas PCB: 3 x 1.5 cm

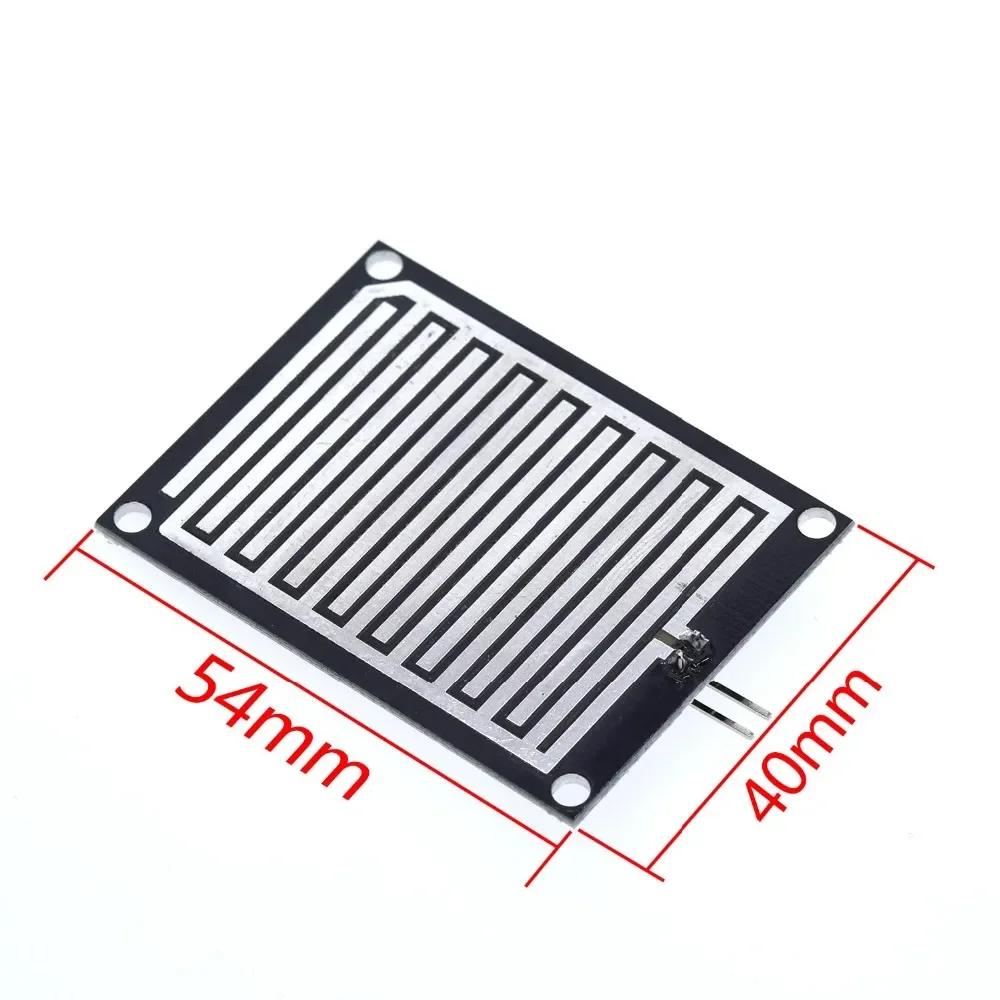

Medidas de sensor: 5.4 x 3.9 cm
