Descripción

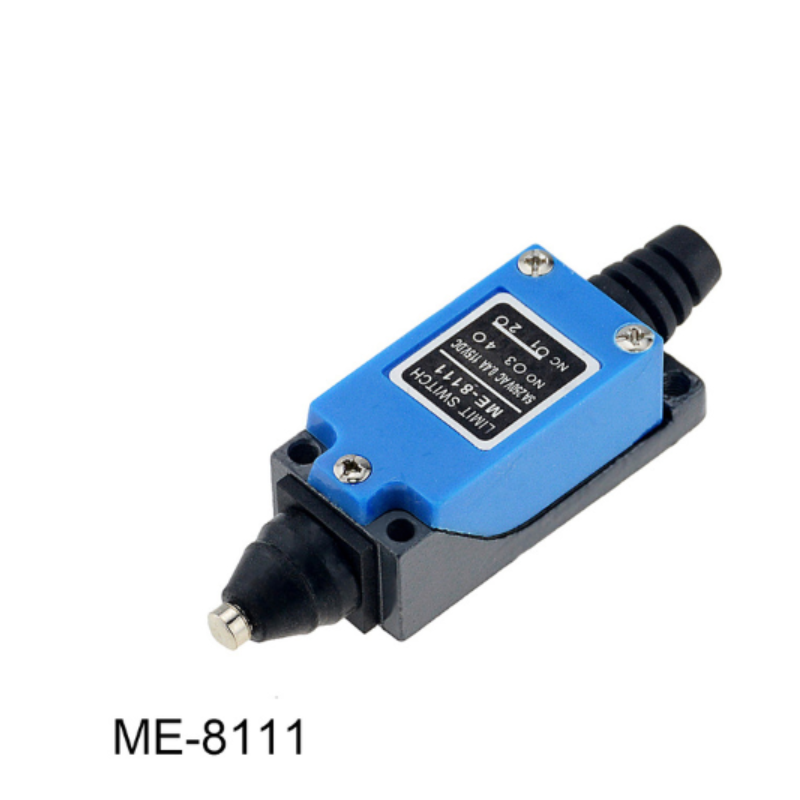

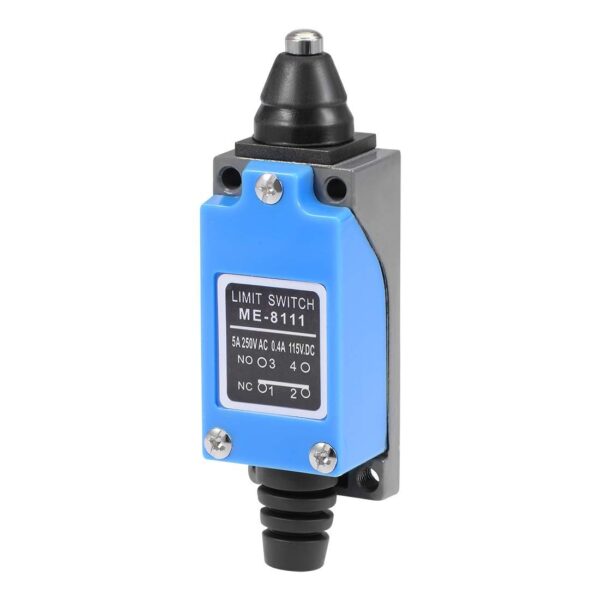

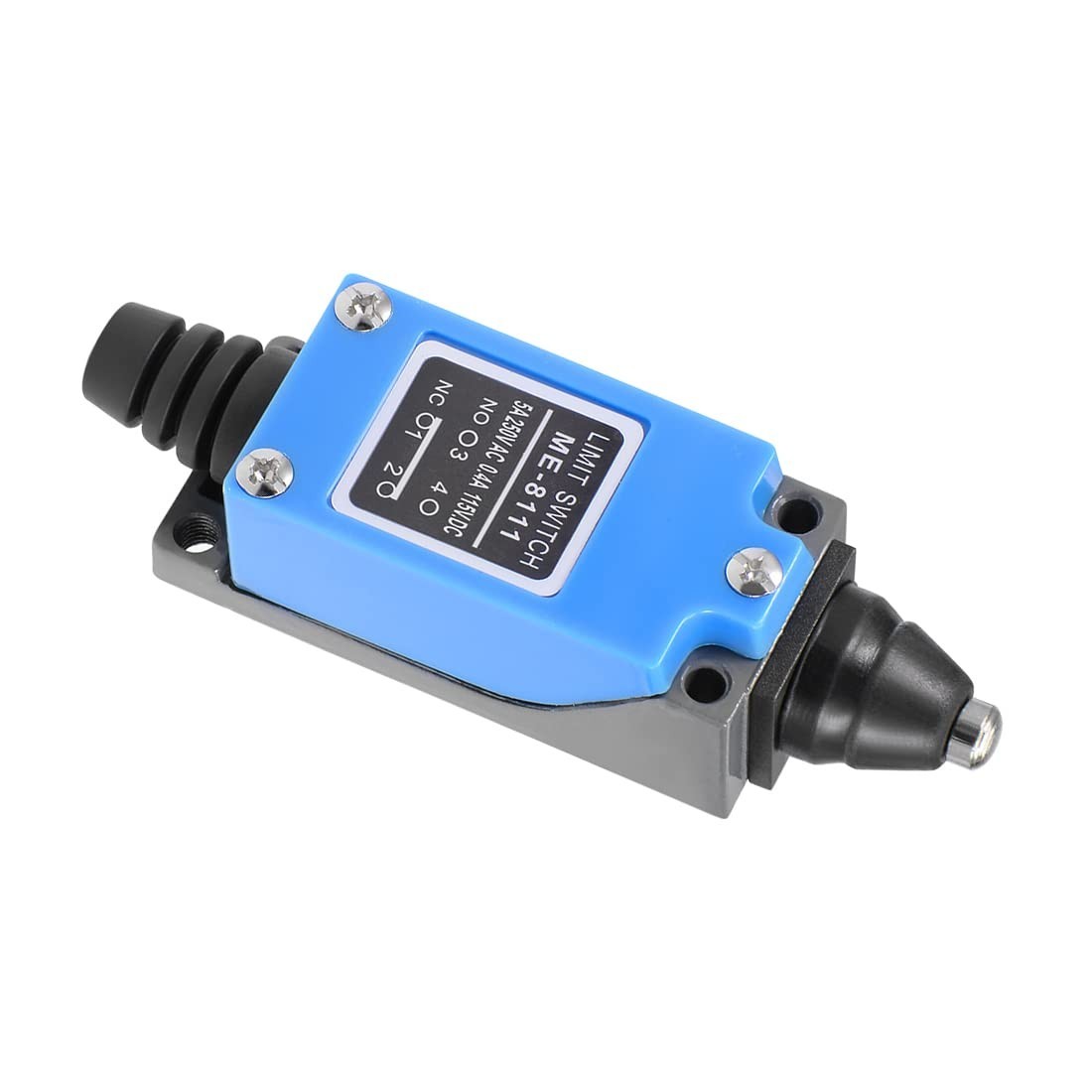

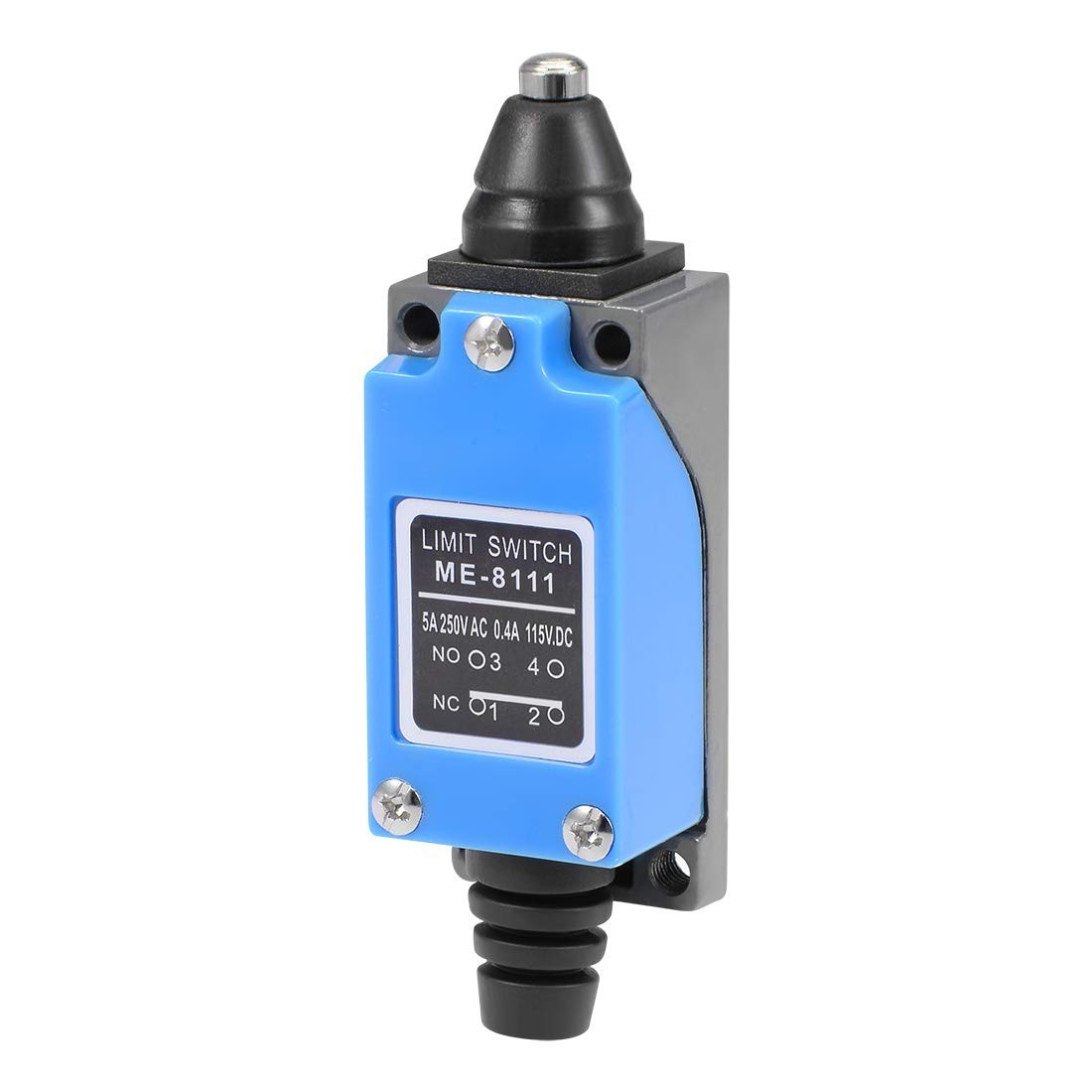

Final de carrera eléctrico, contactos 1NA + 1NC, accionamiento por pulsador en la posición superior, muy resistente a los golpes.
Diagrama de circuito contactos na y nc

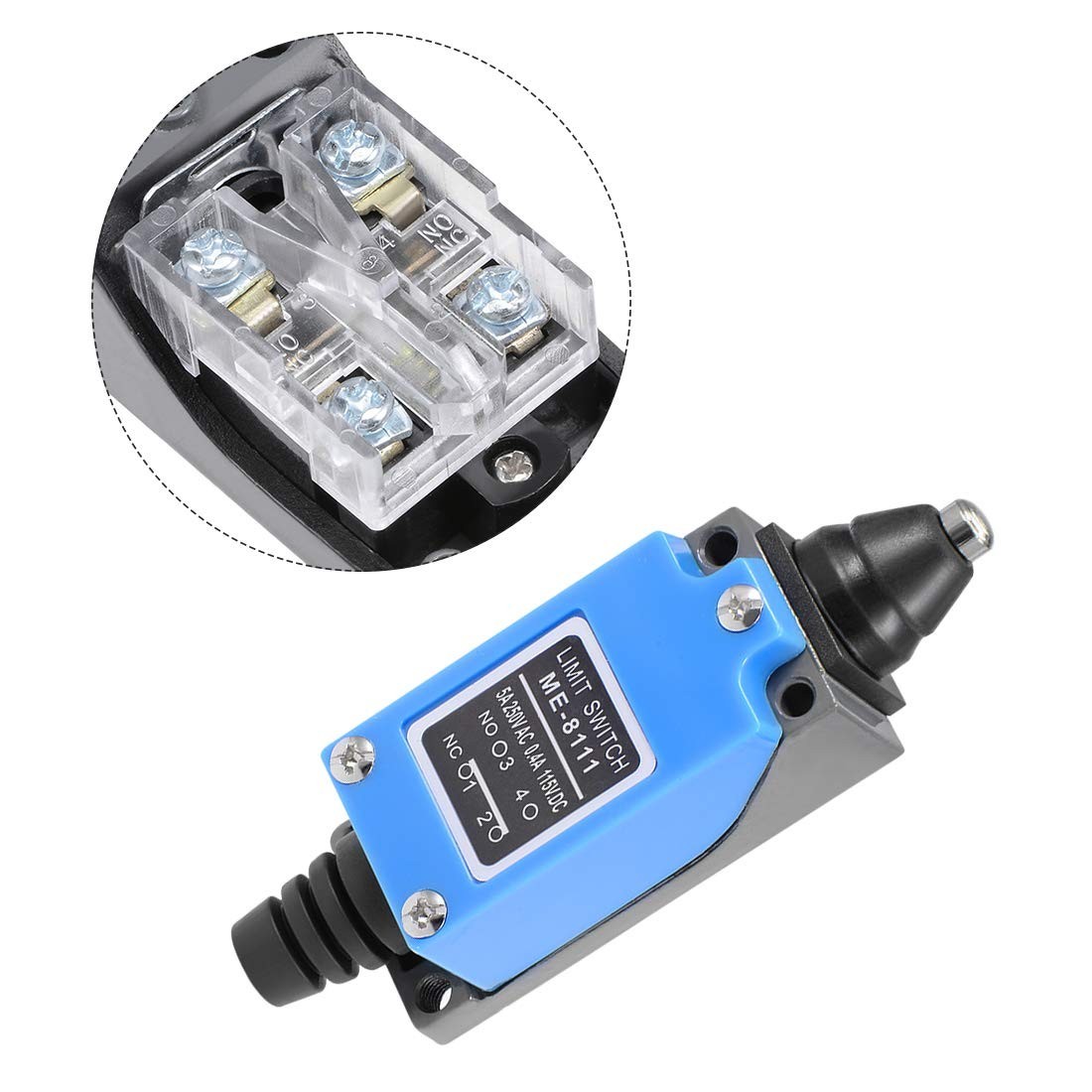

Final de carrera eléctrico, detector de posición mecánico de metal y plástico, muy resistente a los golpes. El final de la carrera incluye una cámara con 2 contactos eléctricos: 1 abierto (NO) y otro cerrado (NC) con una ruptura repentina. El interruptor de límite es operado por un botón en la posición superior.
Fin de carrera con doble contacto.

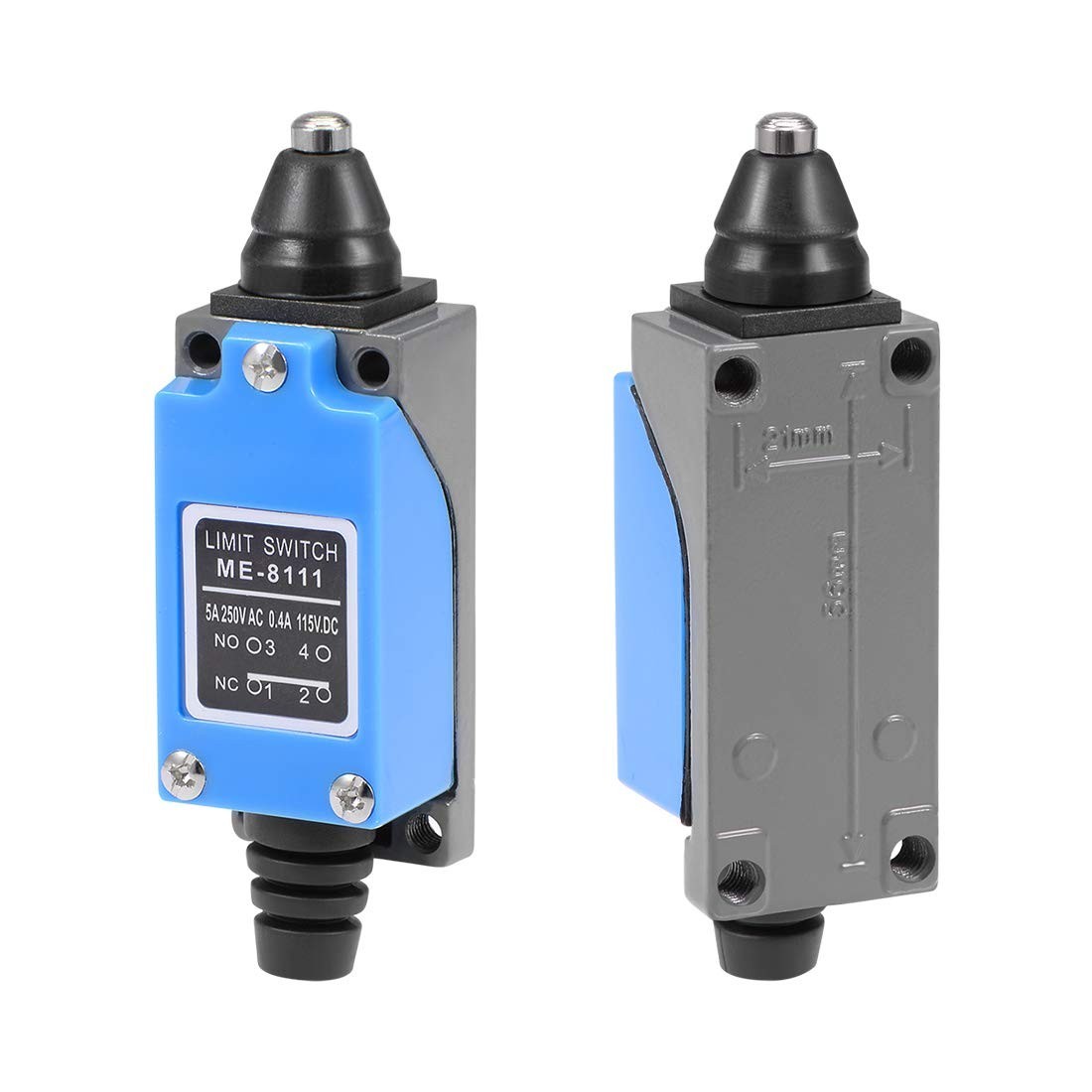

Construcción muy rígida, compuesta de aluminio y cuerpo de plástico (cabeza y tapa unidas al cuerpo).
Pequeño volumen, resistente al agua y al aceite.
Activación de contacto por mecanismo de doble resorte, mayor vida mecánica.
Buen funcionamiento.
Fácil apertura y cableado.
características |
|
|---|---|
| referencia | ME-8111 (AZ-8111). |
| actuador | botón superior |
| Tipo de contactos | SPDT, 1 contacto NA abierto y 1 contacto NC cerrado. |
| corriente nominal | 250 Vac Cos ɸ = 1 5 A, Cos ɸ = 0.4 2A. |
| corriente nominal | 125 VDC Cos, = 1 0.4 A, Cos ɸ = 0.4 0.1 A. |
| tensión nominal | 240 Vac 125 VDC |
| la velocidad de trabajo | 1 mm-2 m / seg. |
| Máximo número de empresas mecánicas | 100 operaciones / minuto. |
| Número máximo de operaciones eléctricas. | 30 operaciones / minuto. |
| resistencia de los contactos | 25mΩ (valor inicial). |
| resistencia de aislamiento | 100 MΩ min (a 500 V CC). |
| temperatura ambiente | -5º .. + 65ºC. |
| humedad | <95% |
| Vida mecánica | 100.000000 (bajo OT clasificado). |
| Vida electrica | mayor de 500,000. |

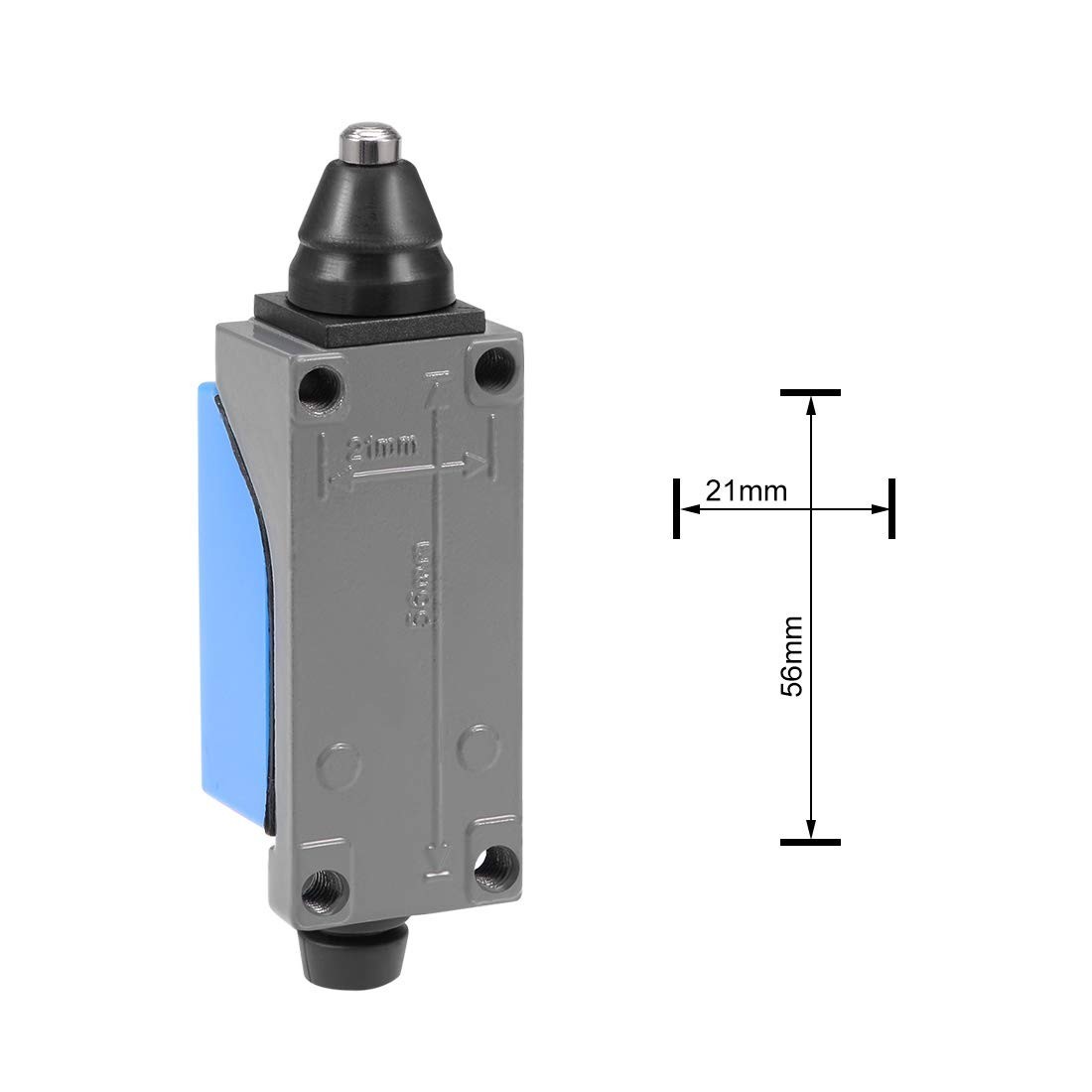

| peso | 190gr. |
| grado de protección | IP66 |
contenido del paquete
- 1 x interruptor de límite ME-8111
