Descripción

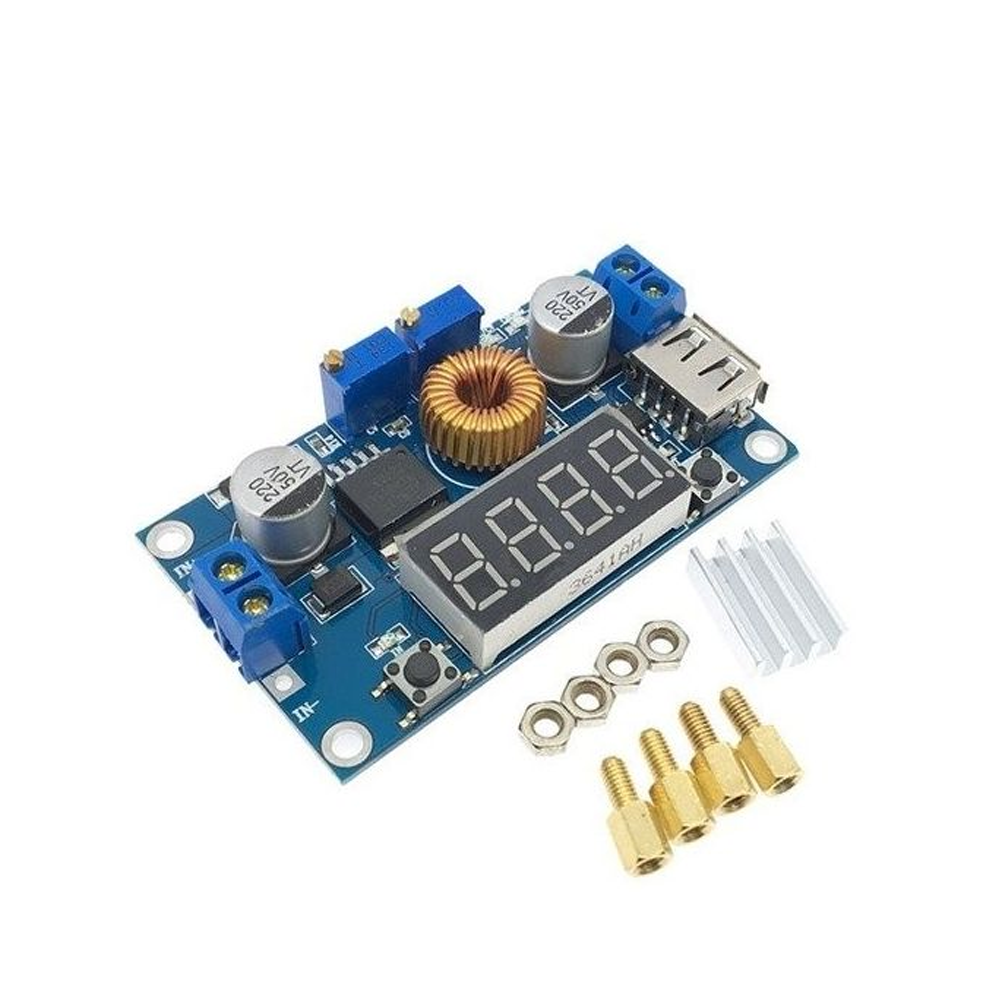

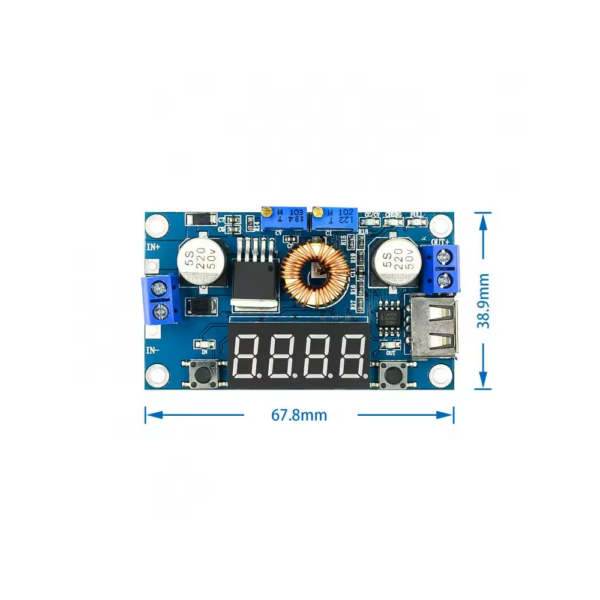

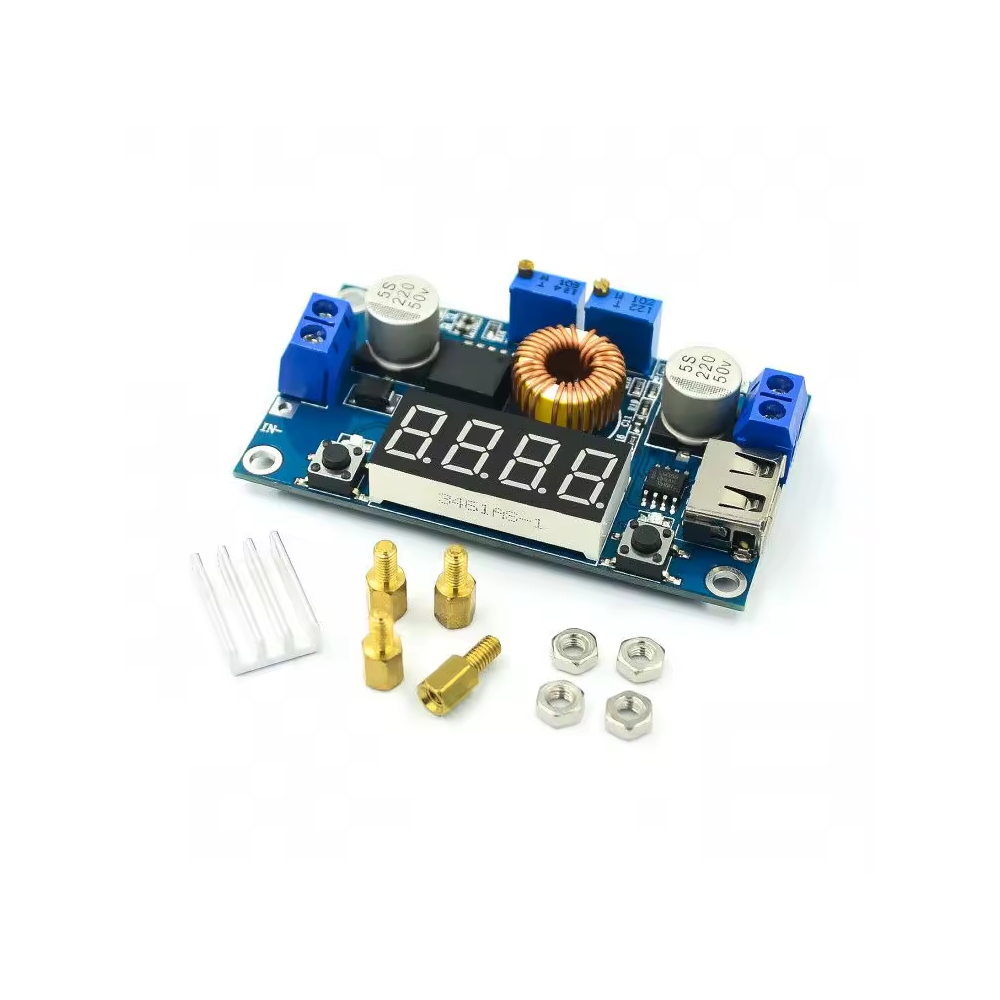

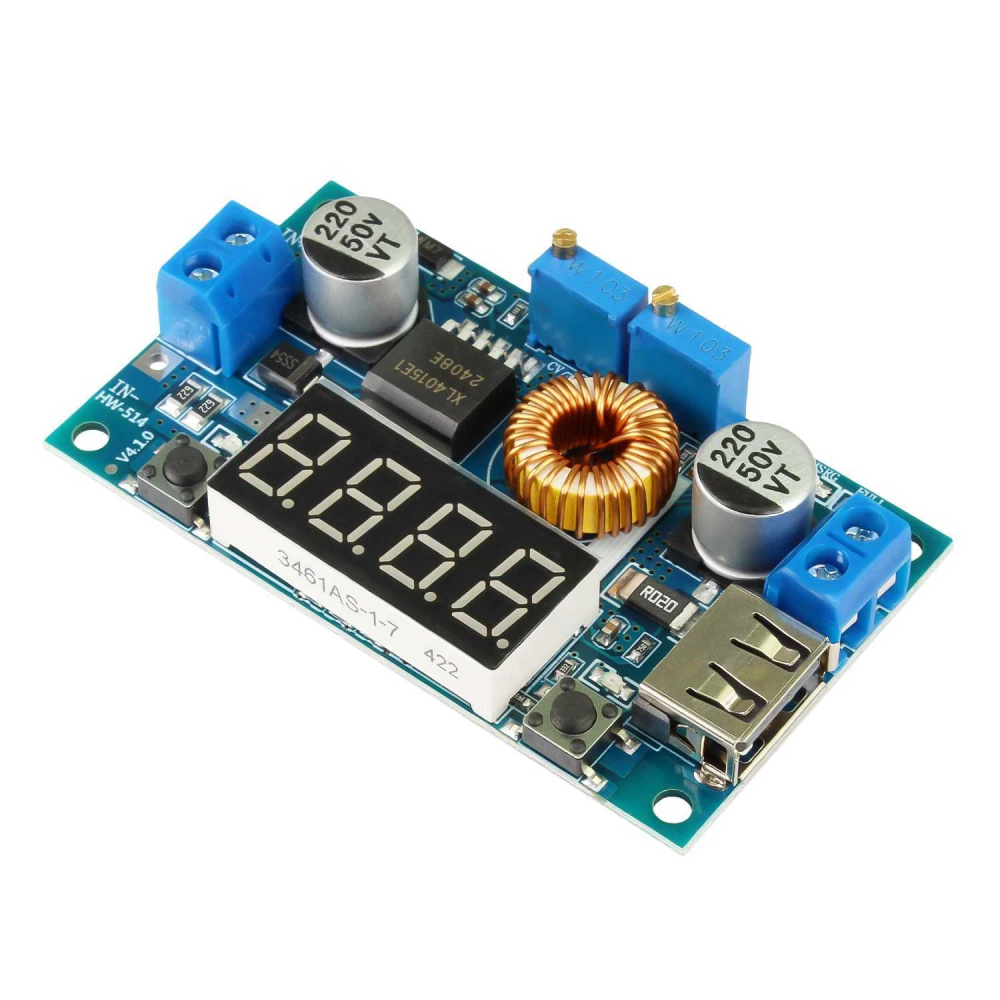

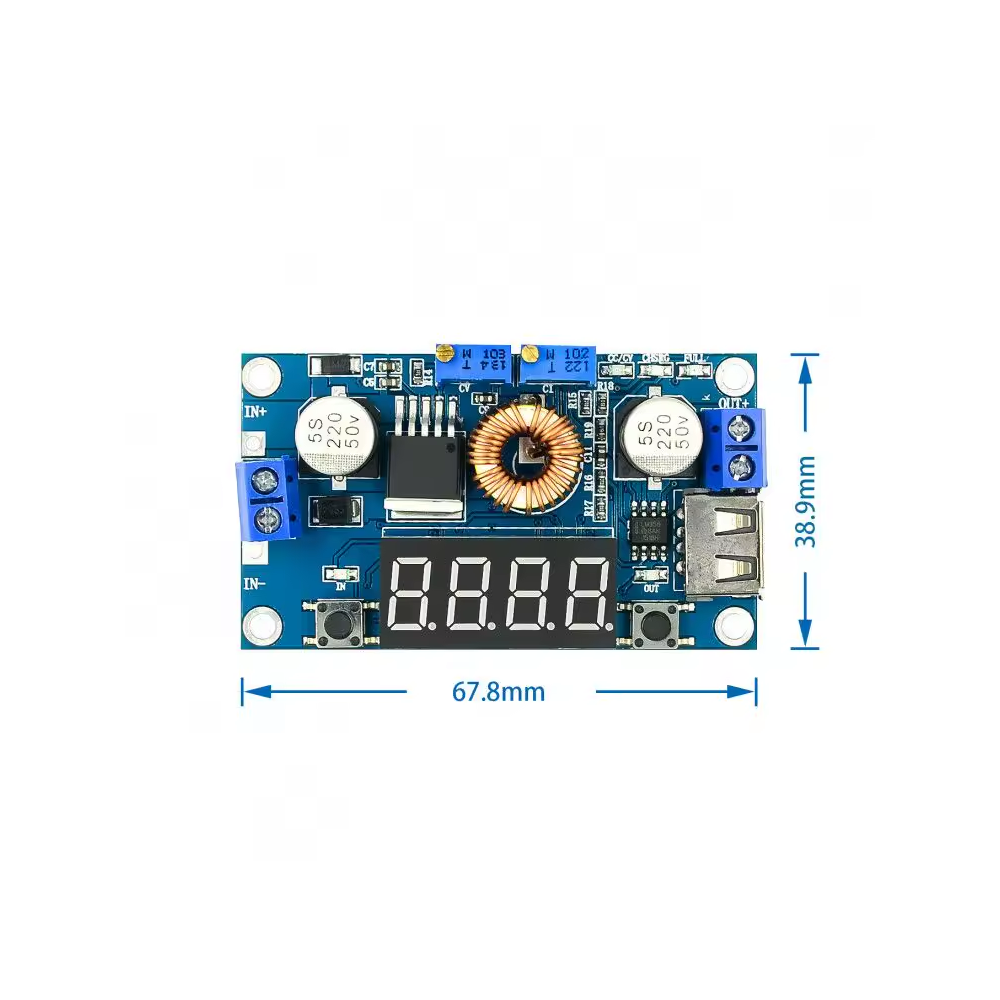

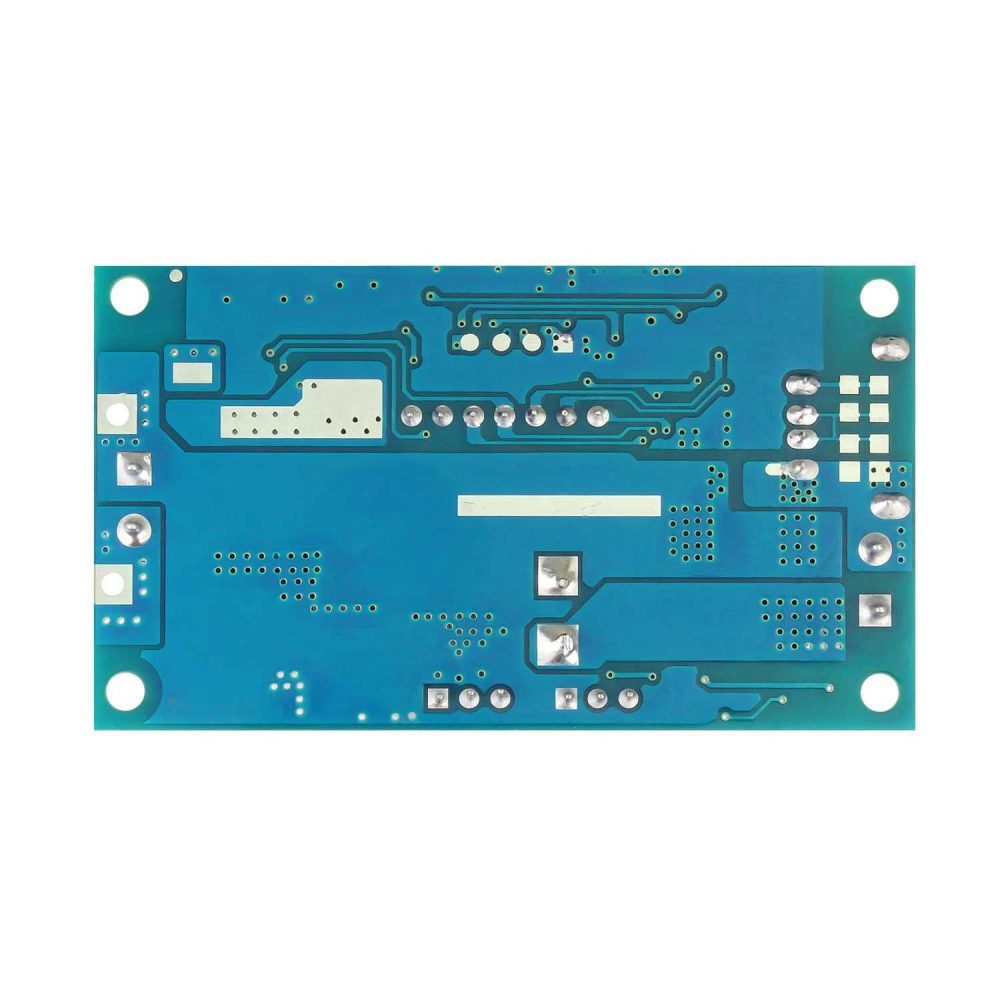

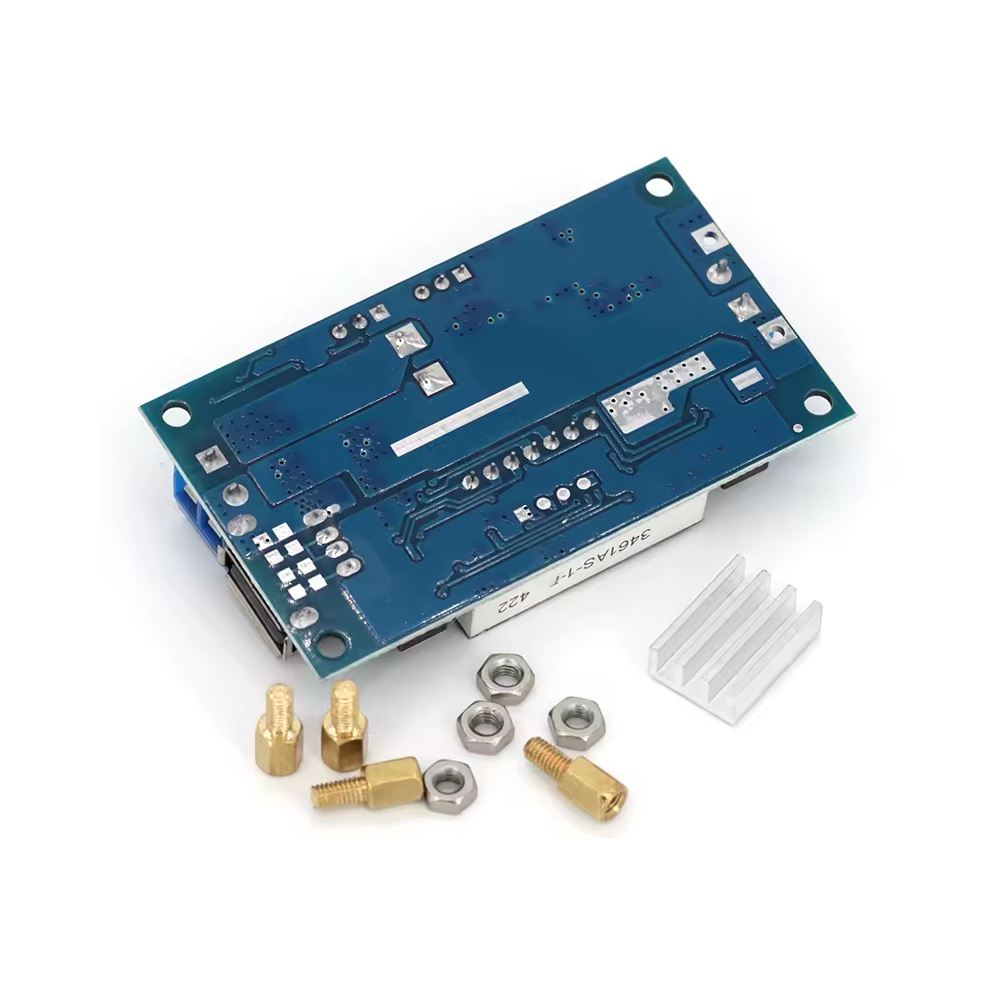

Este módulo convertidor DC-DC step-down, basado en el popular chip XL4015, es una solución versátil y de alta eficiencia para regular voltaje en tus proyectos de electrónica. Permite reducir una tensión de entrada de hasta 36 V a una salida estable y ajustable entre 1.25 V y 32 V, con una corriente máxima de 5 A.
Su principal ventaja es la pantalla digital integrada que funciona como voltímetro y amperímetro, permitiendo monitorizar en tiempo real tanto la tensión de entrada como la de salida, así como la corriente consumida por la carga. Esto elimina la necesidad de un multímetro externo para la configuración y el ajuste.
Gracias a sus modos de funcionamiento de Corriente Constante (CC) y Voltaje Constante (CV), es ideal para una amplia gama de aplicaciones, como la creación de una fuente de alimentación de laboratorio, la carga segura de baterías de litio o la alimentación de LEDs de alta potencia.
Incorpora un puerto USB cuya tensión de salida es la misma que la ajustada en los terminales principales. Importante: no es una salida fija de 5 V, por lo que se debe verificar el voltaje antes de conectar cualquier dispositivo USB.
Tres funciones principales:
( 1 ) Úselo como un módulo reductor ordinario con capacidad de protección contra sobrecorriente.
( 2 ) Usado como cargador para varios valores de voltaje de baterías de litio, baterías, baterías de níquel-cadmio níquel-hidrógeno… usado en paneles solares, generadores eólicos…
( 3 ) Úselo como un módulo de impulsión de corriente constante LED de alta potencia.
Precauciones
No comparta la tierra de entrada y la tierra de salida del módulo juntas. Esto hará que la resistencia de muestreo de corriente del módulo se desvíe, de modo que el módulo no pueda ajustar la corriente de salida, y es fácil quemar el módulo cuando la carga está conectada.
Hay una serie de resistencias de muestreo de corriente en la salida del módulo, y habrá una caída de voltaje de 0 ~ 0,2 V después de que se conecte la carga , lo cual es normal.
Algunos clientes informaron que el voltaje de salida del módulo no se puede ajustar. Cuando encuentre este problema, gire el potenciómetro en sentido antihorario durante más de 10 vueltas y luego use el módulo para ajustar el voltaje normalmente. Esto se debe a que cuando el módulo sale de fábrica, la tensión de salida predeterminada es 17V .
Cuando la salida supere los 3A , 35W , ¡refuerce la disipación de calor!
Método de autocalibración de voltaje y amperímetro a bordo:
1. Cuando el medidor digital integrado muestre el voltaje de salida, presione y mantenga presionado el botón de la derecha durante 2 segundos y luego suéltelo. El voltímetro y el indicador de voltaje de salida » OUT » parpadearán simultáneamente, y el modo de calibración de voltaje de salida se ingresará; por la misma razón, se mostrará en el voltímetro Al ingresar voltaje, presione y mantenga presionado el botón de la derecha durante 2 segundos y luego suelte, el voltímetro y el indicador de voltaje de entrada » IN » parpadean simultáneamente, e ingrese la calibración del voltaje de entrada modo; cuando el voltímetro muestra la corriente de salida, presione y mantenga presionado el botón 2 a la derecha Suéltelo después de un segundo, el amperímetro parpadea y entra en el modo de calibración de corriente de salida.
2. Toque el botón derecho, el voltaje (corriente) aumentará en una unidad, toque el botón izquierdo, el voltaje (corriente) disminuirá en una unidad; dado que el valor de voltaje de una unidad es menor que 0.1V , necesita presione 1-5 continuamente Puede ver que el voltímetro ha cambiado en 0.1V solo una vez . El número específico de pulsaciones de teclas consecutivas depende del valor de voltaje actual mostrado. Cuanto mayor sea el voltaje actual mostrado, menor será el número de pulsaciones.
3. Después de ajustar el voltaje (corriente), presione y mantenga presionado el botón de la derecha durante 2 segundos y luego suéltelo. En este momento, puede salir del modo de calibración y todos los ajustes de los parámetros se guardarán automáticamente después del apagado.
Nota: Esta función se utiliza para calibrar la precisión de la pantalla de voltaje y corriente, no para ajustar el voltaje y el valor actual del terminal de salida. Esta función está diseñada para cumplir con sus requisitos de mayor precisión. Solo necesita calibrar el valor que se puede obtener en todo el rango una vez, tenga la seguridad de usarlo.
Contenido del paquete
- 1x Módulo Convertidor DC-DC Step-Down XL4015 5.5-36V a 1.25-32V 5A con Voltímetro, Amperímetro y USB
