Descripción

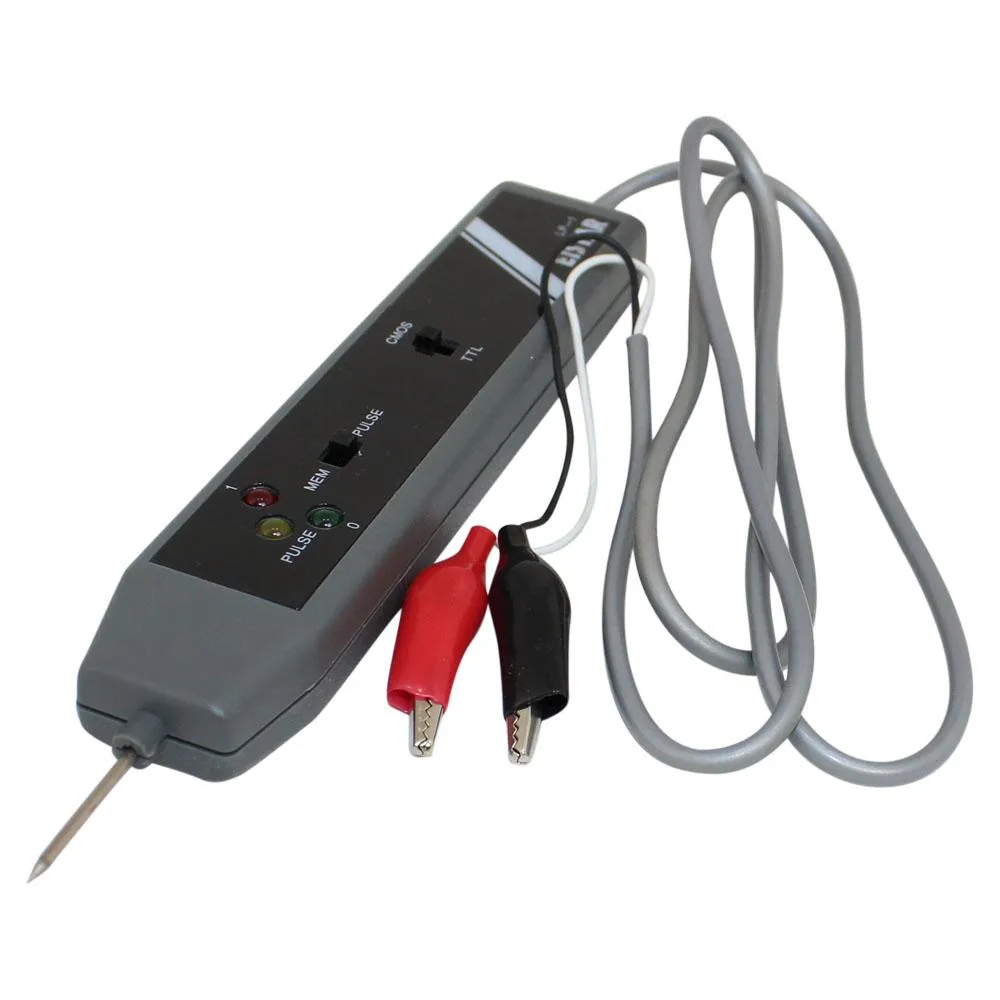

Esta punta de prueba lógica es una herramienta de diagnóstico indispensable para cualquier aficionado o profesional de la electrónica digital.

Permite verificar de forma rápida y sencilla el estado lógico (alto, bajo o pulso) en cualquier punto de un circuito.

Se alimenta directamente del circuito bajo prueba a través de sus pinzas de cocodrilo, garantizando que los niveles de voltaje de referencia sean siempre los correctos.

Sus indicadores LED de colores permiten una lectura visual e instantánea del estado, facilitando la depuración de microcontroladores, puertas lógicas y otros componentes digitales.

Es compatible con las familias lógicas más comunes como TTL, DTL y CMOS, lo que la convierte en un instrumento versátil y fundamental en el taller.

Características
Compatibilidad Lógica	DTL, TTL, CMOS
Tensión de Alimentación	5 V a 18 V DC (desde el circuito a medir)
Tensión Máxima de Entrada	18 V DC
Indicadores LED	Nivel Alto (Rojo), Nivel Bajo (Verde), Pulso (Naranja/Amarillo)
Conexión	Pinzas de cocodrilo (Rojo: VCC, Negro: GND)
