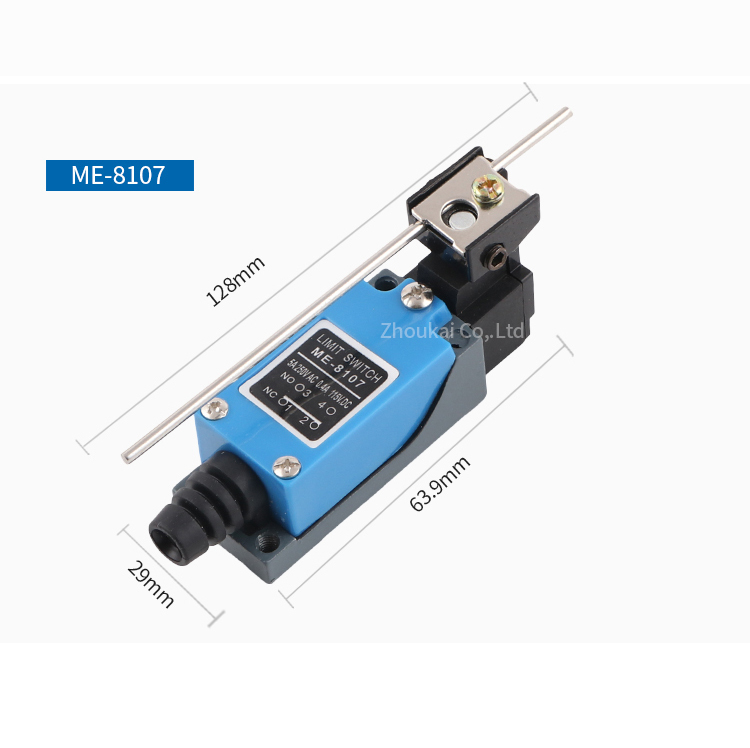

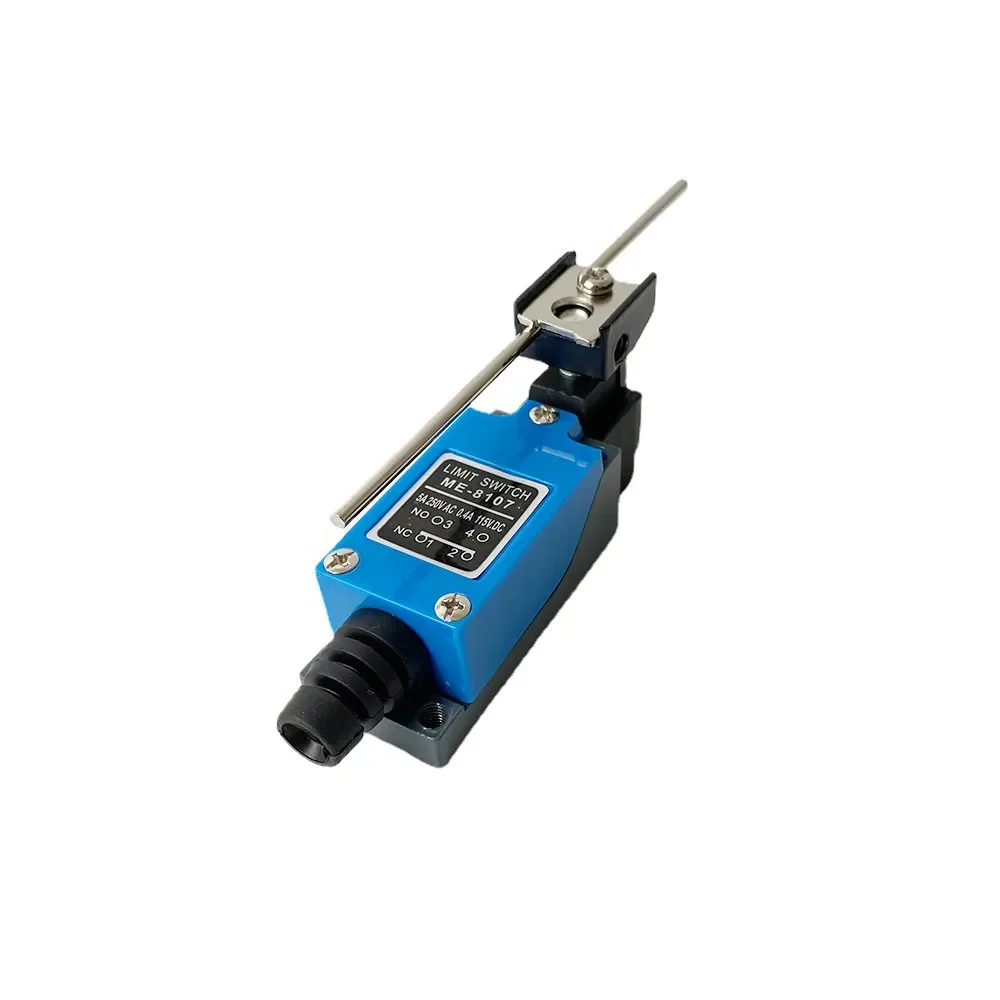

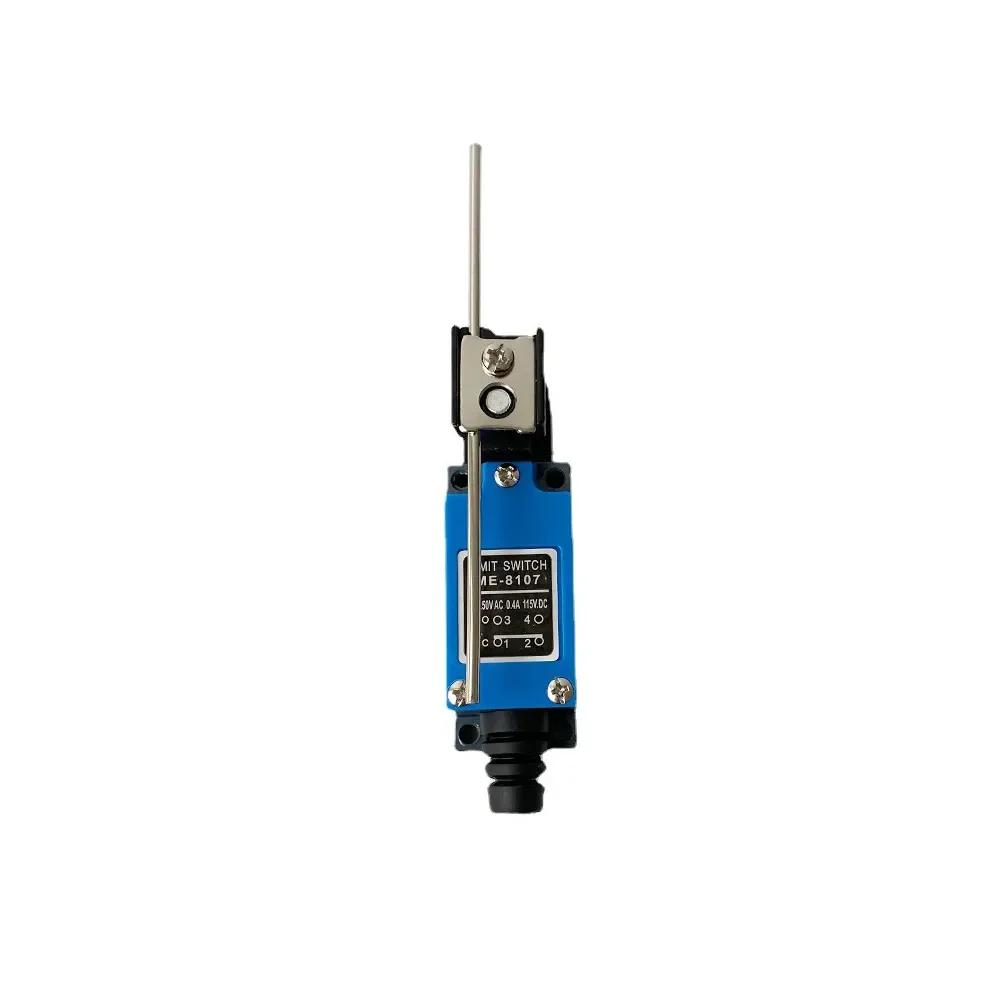

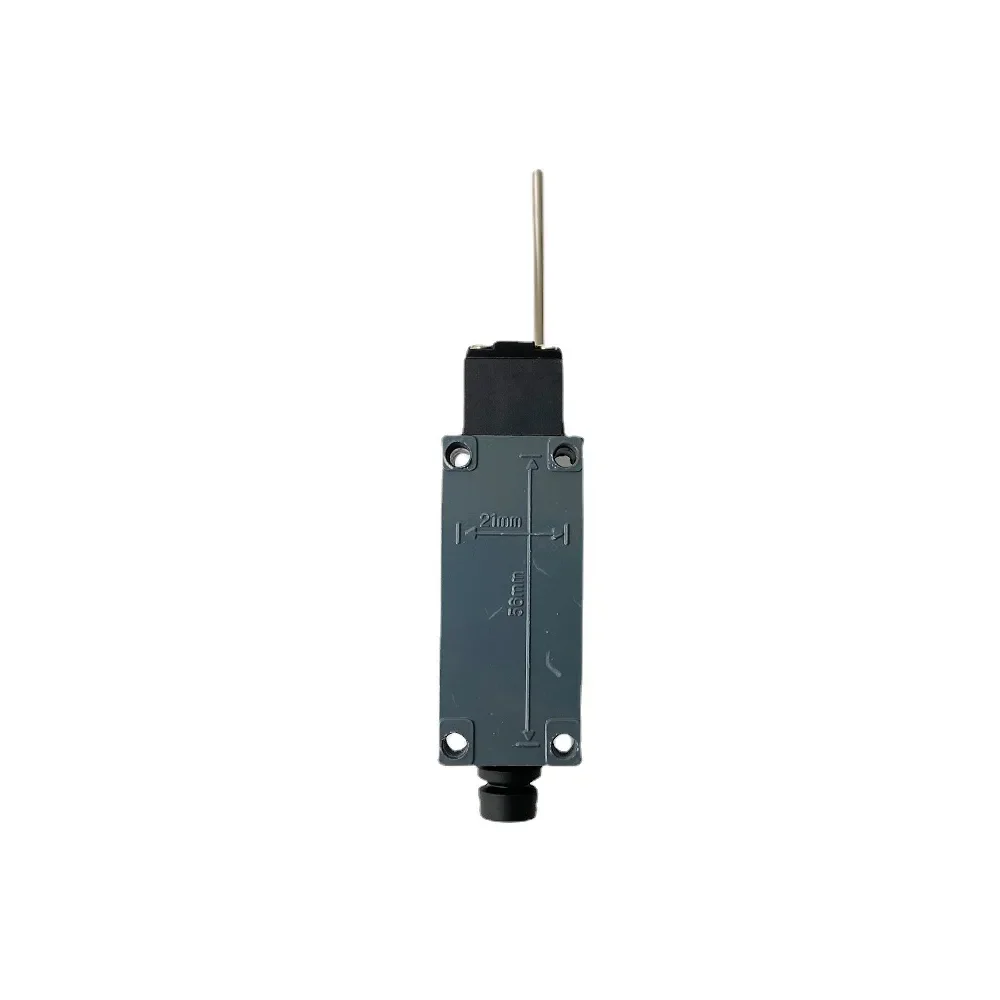

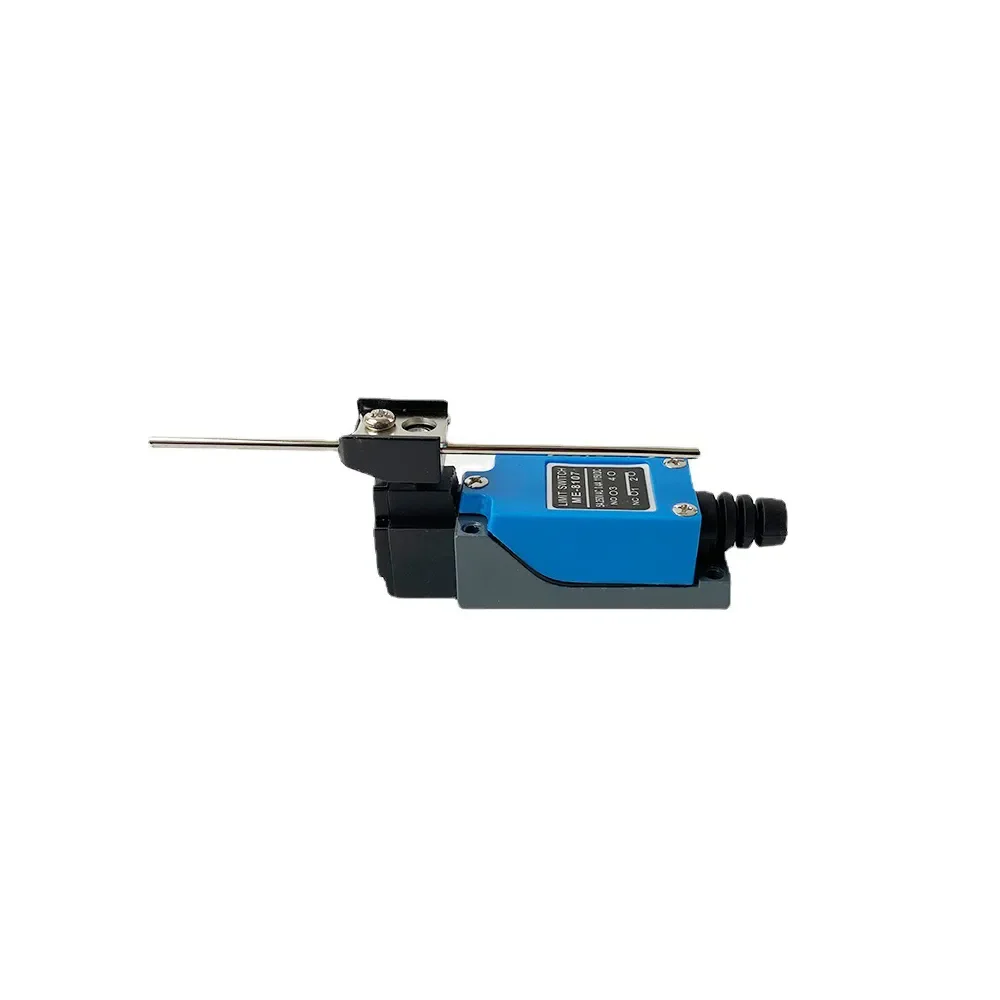

Final de Carrera ME-8107 con Palanca Ajustable 1NA+1NC IP66

5,99€

Final de carrera ME-8107 robusto con palanca vertical ajustable, contactos 1NA+1NC (SPDT) y protección IP66. Ideal para detección de posición en entornos industriales.

Descripción

El final de carrera ME-8107 es un interruptor de límite eléctrico diseñado para la detección de posición mecánica. Su construcción robusta, que combina aluminio y plástico, lo hace altamente resistente a golpes y adecuado para entornos industriales exigentes.

Este dispositivo incorpora una palanca de metal vertical con altura ajustable, lo que permite una configuración precisa según la aplicación. Cuenta con dos contactos eléctricos: uno normalmente abierto (NA) y otro normalmente cerrado (NC), ambos con acción de ruptura repentina para una conmutación fiable.

Gracias a su mecanismo de doble resorte, ofrece una mayor vida útil mecánica y un funcionamiento consistente. Además, su diseño de pequeño volumen es resistente al agua y al aceite, con un grado de protección IP66, asegurando durabilidad en condiciones adversas.

La facilidad de apertura y cableado simplifica su instalación y mantenimiento. Es un componente versátil y de alto rendimiento, equivalente a referencias de fabricantes como Honeywell (SZL-VL-C), Panasonic (AZ8107), Aromat/Nais (AZ8107) y Moujen (ME-8107).

Características
Referencia	ME-8107 (AZ-8107)
Actuador	Palanca de metal vertical regulable en altura
Tipo de contactos	SPDT, 1 contacto NA (Normalmente Abierto) y 1 contacto NC (Normalmente Cerrado)
Corriente nominal (250 V AC)	Cos ɸ = 1: 5 A; Cos ɸ = 0.4: 2 A
Corriente nominal (125 V DC)	Cos ɸ = 1: 0.4 A; Cos ɸ = 0.4: 0.1 A
Tensión nominal	240 V AC, 125 V DC
Velocidad de trabajo	1 mm/s – 2 m/s
Máx. operaciones mecánicas	100 operaciones/minuto
Máx. operaciones eléctricas	30 operaciones/minuto
Resistencia de contactos	25 mΩ (valor inicial)
Resistencia de aislamiento	100 MΩ min (a 500 V DC)
Temperatura ambiente	-5 °C a +65 °C
Humedad	<95%
Vida mecánica	10.000.000 operaciones
Vida eléctrica	> 500.000 operaciones
Peso	190 g
Grado de protección	IP66

Tabla de Cargas Máximas

Cargas Máximas
Tipo de Carga	Contactos NC	Contactos NO
Carga Resistiva
125 V AC	5 A	5 A
250 V AC	5 A	5 A
8 V DC	5 A	5 A
14 V DC	5 A	5 A
30 V DC	5 A	5 A
125 V DC	0.4 A	0.4 A
250 V DC	0.2 A	0.2 A
Carga de la Lámpara
125 V AC	1.5 A	0.7 A
250 V AC	1 A	0.5 A
8 V DC	3 A	3 A
14 V DC	3 A	3 A
30 V DC	3 A	3 A
Carga Inductiva
125 V AC	3 A	3 A
250 V AC	3 A	3 A
8 V DC	5 A	4 A
14 V DC	4 A	4 A
30 V DC	4 A	4 A
Carga del Motor
125 V AC	2 A	1 A
250 V AC	1.5 A	0.8 A
8 V DC	3 A	3 A
14 V DC	3 A	3 A
30 V DC	3 A	3 A
